Назначение соединителя 2РМ30КПЭ32Г1В1

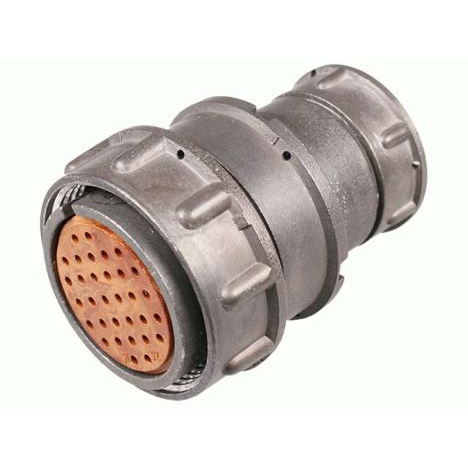

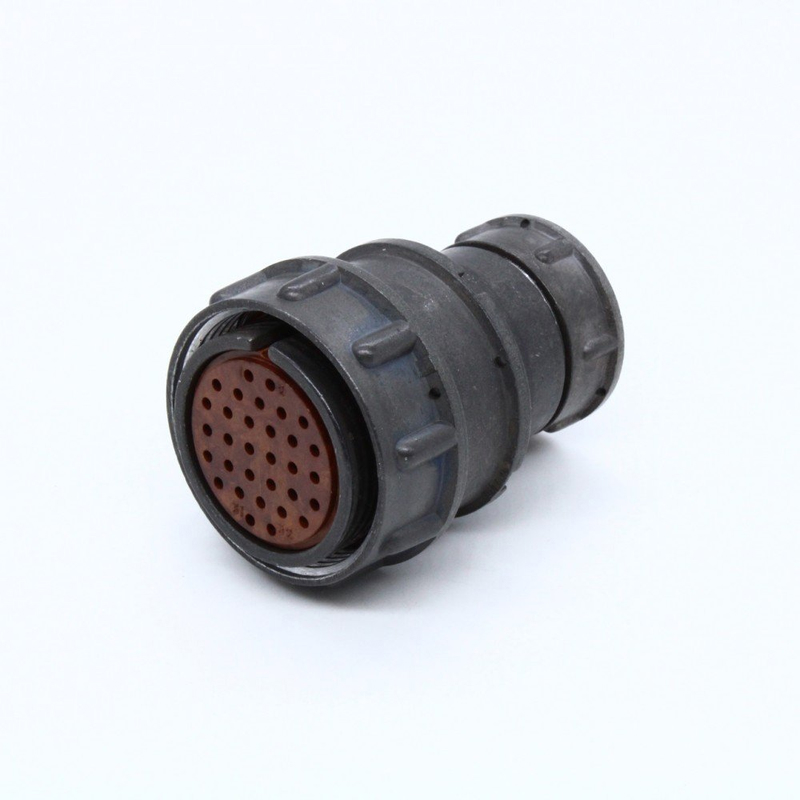

2РМ30КПЭ32Г1В1 — это цилиндрический электрический соединитель производства завода «Элекон» (Казань), относящийся к серии 2РМ негерметичных соединителей. Данный разъём представляет собой кабельную розетку прямого исполнения с 32 контактами высокого давления (обозначение 32HP). Изделие предназначено для приборного или кабельного монтажа и применяется в электрических цепях промышленного оборудования, приборостроения и других системах, где требуется надёжное многоконтактное соединение.

Подтверждённые конструктивные особенности

Соединитель состоит из корпуса, изолятора и контактов. Корпус изготовлен из алюминиевого сплава АЛ-11, а контакты имеют серебряное покрытие, что отражено в обозначении «В». Розетка имеет одношпоночную поляризацию корпусов и резьбовое соединение, что исключает неправильную стыковку и обеспечивает механическую фиксацию. Конструкция подходит для экранированных или неэкранированных кабелей.

Ключевые технические параметры изделия приведены ниже:

• Тип: кабельная розетка прямого исполнения, серия 2РМ, негерметичное исполнение.
• Число контактов: 32 контакта высокого давления (32HP).
• Материал корпуса: алюминиевый сплав АЛ-11.
• Покрытие контактов: серебро (индекс «В» в обозначении).
• Рабочее напряжение: от 560 до 700 В постоянного или переменного тока при частоте до 3 МГц.
• Ток на контакт: от 4 до 36 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс: до 500 соединений и разъединений.
• Поляризация: одношпоночная, соединение резьбовое.
• Исполнение: всеклиматическое, с пылезащищённостью в соединённом состоянии.

Применение и совместимость

Разъём используется для коммутации электрических цепей в промышленном оборудовании, приборах и других системах, где необходимо надёжное соединение с большим числом контактов. Изделие сочетается с вилками серии 2РМ. При этом важно учитывать, что оно не является взаимозаменяемым с некоторыми подтипами, например 2РМТ или 2РМДТ, из-за отличающейся схемы контактов.

Розетка рассчитана на эксплуатацию в широком диапазоне температур и в различных климатических условиях, а пылезащищённость в соединённом состоянии снижает риск загрязнения контактной группы. Резьбовое соединение и одношпоночная поляризация упрощают монтаж и повышают надёжность стыковки при работе с многожильными кабелями.

Краткие итоги

2РМ30КПЭ32Г1В1 от завода «Элекон» — это 32-контактная кабельная розетка серии 2РМ с серебряными контактами, корпусом из сплава АЛ-11 и всеклиматическим исполнением. Она подходит для ответственных цепей промышленного и приборного назначения, где требуются рабочее напряжение до 700 В, ток на контакт от 4 до 36 А и ресурс до 500 циклов коммутации.
