Назначение разъёма 2РМ30КПЭ32Г1В1

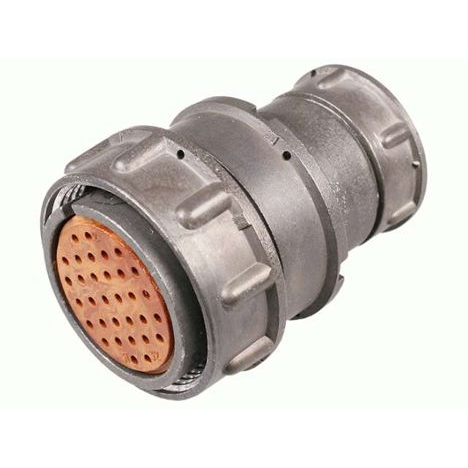

2РМ30КПЭ32Г1В1 — это цилиндрический электрический разъём (розетка кабельного типа) из серии 2РМ, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется стабильная передача электрического сигнала и питания между узлами оборудования при воздействии внешних дестабилизирующих факторов.

Конструктивно разъём относится к кабельным розеткам с прямым патрубком, что позволяет закреплять его непосредственно на кабеле и обеспечивать удобный монтаж в составе жгутов и кабельных сборок. Посадочный диаметр составляет от 27 до 30 мм.

Подтверждённые технические особенности

Основой изделия является контактная группа из 32 контактов диаметром 1 мм. Такая плотность контактов позволяет передавать одновременно несколько независимых цепей в рамках одного соединения. Ниже перечислены подтверждённые характеристики разъёма.

• Количество контактов: 32, диаметр каждого контакта — 1 мм.
• Тип корпуса: кабельный, с прямым патрубком.
• Посадочный диаметр: 27–30 мм.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка на контакт: до 7 А, в некоторых вариантах исполнения — до 4 А.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.
• Кратковременный нагрев контактов: до плюс 150–180 °C.
• Устойчивость к вибрации: до 5000 Гц с ускорением 490 м/с².
• Устойчивость к механическим ударам: до 5000 м/с².
• Сопротивление изоляции: не менее 1000 МОм.
• Ресурс: 500 сочленений и расчленений.
• Наработка: 5000 часов.

Контакты могут иметь серебряное или золотое покрытие, что улучшает проводимость и повышает устойчивость соединения к окислению.

Применение и условия эксплуатации

Разъём выпускается во всеклиматическом исполнении и предназначен для внутренней установки в оборудовании, где предъявляются повышенные требования к надёжности электрических соединений, в том числе в тропических условиях. Высокая стойкость к вибрации и ударам делает его пригодным для работы в составе техники, подвергающейся механическим нагрузкам.

Область применения охватывает электрические цепи постоянного и переменного тока с частотой до 3 МГц. Благодаря сочетанию 32 контактов, рабочему напряжению до 560 В и токовой нагрузке до 7 А на контакт изделие подходит для коммутации как сигнальных, так и силовых линий в пределах указанных параметров.

Ключевые преимущества

1. Цилиндрическая конструкция серии 2РМ с кабельным корпусом и прямым патрубком.
2. 32 контакта диаметром 1 мм обеспечивают многоканальное соединение.
3. Расширенный температурный диапазон от минус 60 до плюс 100 °C.
4. Стойкость к вибрации до 5000 Гц и ударам до 5000 м/с².
5. Сопротивление изоляции не менее 1000 МОм.
6. Ресурс 500 циклов сочленения и наработка 5000 часов.

Указания по подбору и монтажу

При подборе разъёма следует учитывать требуемое число коммутируемых цепей, допустимое рабочее напряжение и токовую нагрузку на контакт, а также условия эксплуатации, включая температуру, вибрацию и удары. Для монтажа важно учитывать посадочный диаметр 27–30 мм и кабельный тип корпуса с прямым патрубком.

Изделие маркируется как 2РМ30КПЭ32Г1В1 и относится к категории 2РМ3. Артикул позиции — 715. Производитель в предоставленных данных не указан.
