Назначение разъёма 2РМ30КПЭ32Г1П1

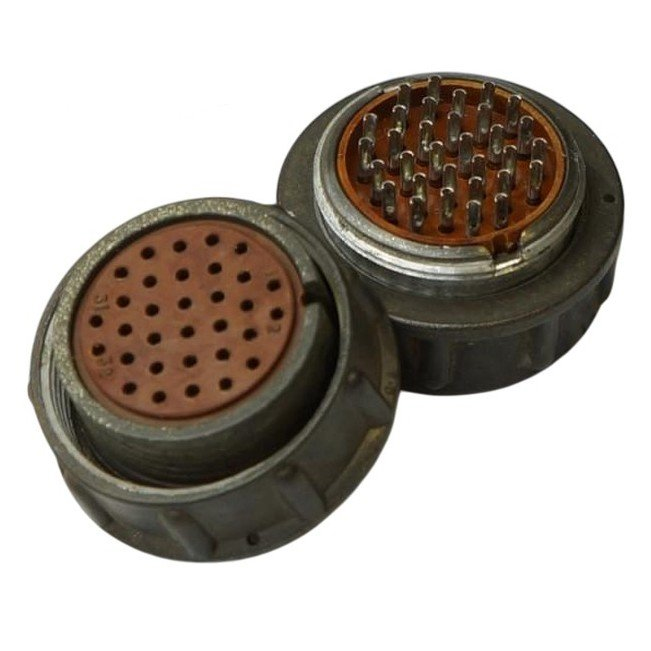

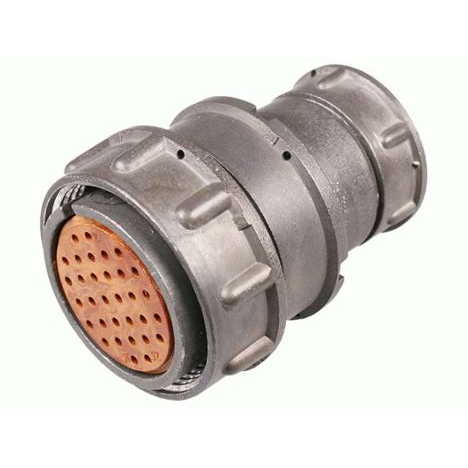

2РМ30КПЭ32Г1П1 — это кабельная розетка из серии разъёмов 2РМ, предназначенная для соединения электрических цепей переменного и постоянного тока. Изделие применяется там, где требуется надёжное и стабильное электрическое соединение с возможностью многократного сочленения и расчленения в процессе эксплуатации.

Разъём относится к негерметичному исполнению и подходит для климатики УХЛ. Благодаря сочетанию компактных размеров, большому числу контактов и высокой стойкости к механическим нагрузкам, розетка востребована в аппаратуре с повышенными требованиями к надёжности соединений, включая авиационную технику и промышленное оборудование.

Конструктивно розетка имеет прямой патрубок для кабеля, что упрощает монтаж жгута и обеспечивает аккуратную укладку проводов в ограниченном пространстве приборных панелей и блоков.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Они определяют допустимые режимы работы и области применения изделия.

• Количество контактов — 32.
• Диаметр контактов — 1 мм.
• Рабочее напряжение — до 560 В.
• Токовая нагрузка — до 4 А на контакт, суммарная нагрузка — до 106 А.
• Диаметр посадочного отверстия — от 27 до 30 мм.
• Сечение подключаемого провода — не более 0,5 квадратного миллиметра.
• Сопротивление контакта — до 0,005 Ом.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Тип патрубка — прямой, кабельный.

Указанные значения подтверждают, что разъём рассчитан на передачу как силовых, так и слаботочных сигналов в рамках одной сборки, что делает его универсальным решением для сложных электротехнических узлов.

Условия эксплуатации и ресурсные показатели

Розетка 2РМ30КПЭ32Г1П1 спроектирована для работы в жёстких условиях. Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия.

Изделие выдерживает синусоидальную вибрацию с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g, в диапазоне частот от 1 до 5000 Гц. Механические удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 1000 метров на секунду в квадрате. Линейное ускорение — до 2000 метров на секунду в квадрате.

Ресурсные характеристики также подтверждены:

• Количество сочленений и расчленений — до 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов.
• Срок сохраняемости — от 15 до 25 лет.

Эти параметры позволяют использовать разъём в составе ответственных систем, где важны долговечность и предсказуемое поведение соединения на протяжении всего срока службы аппаратуры.

Применение и особенности монтажа

Кабельная розетка применяется для оконцевания кабельных жгутов и подключения их к ответным частям разъёмов серии 2РМ. Прямой патрубок облегчает ввод провода и фиксацию кабеля, а негерметичное исполнение подходит для установки внутри защищённых корпусов и приборных шкафов, где не требуется полная герметизация.

Благодаря 32 контактам диаметром 1 мм и допустимому сечению провода до 0,5 квадратного миллиметра розетка оптимальна для монтажа многожильных кабелей управления, сигнальных и питающих линий. Низкое сопротивление контакта — до 0,005 Ом — обеспечивает минимальные потери и стабильность передачи сигнала, в том числе на частотах до 3 МГц.

Высокое сопротивление изоляции, достигающее 1000–5000 МОм, гарантирует надёжную развязку цепей и безопасность работы при напряжении до 560 В. Сочетание прочной конструкции, стойкости к вибрации, ударам и линейным ускорениям делает разъём 2РМ30КПЭ32Г1П1 подходящим для эксплуатации в подвижных объектах, авиационной и промышленной аппаратуре, где к соединителям предъявляются повышенные требования по надёжности.
