2РМ30КПЭ32Г1В1: кабельная розетка для надежных многоконтактных соединений

Соединитель 2РМ30КПЭ32Г1В1 представляет собой цилиндрическую низкочастотную негерметичную кабельную розетку серии 2РМ. Исполнение рассчитано на формирование разъемных соединений в цепях постоянного и переменного тока частотой до 3 МГц, где важны надежная фиксация, компактное размещение большого числа линий и устойчивость контактов к эксплуатационным воздействиям.

Конструктивные особенности

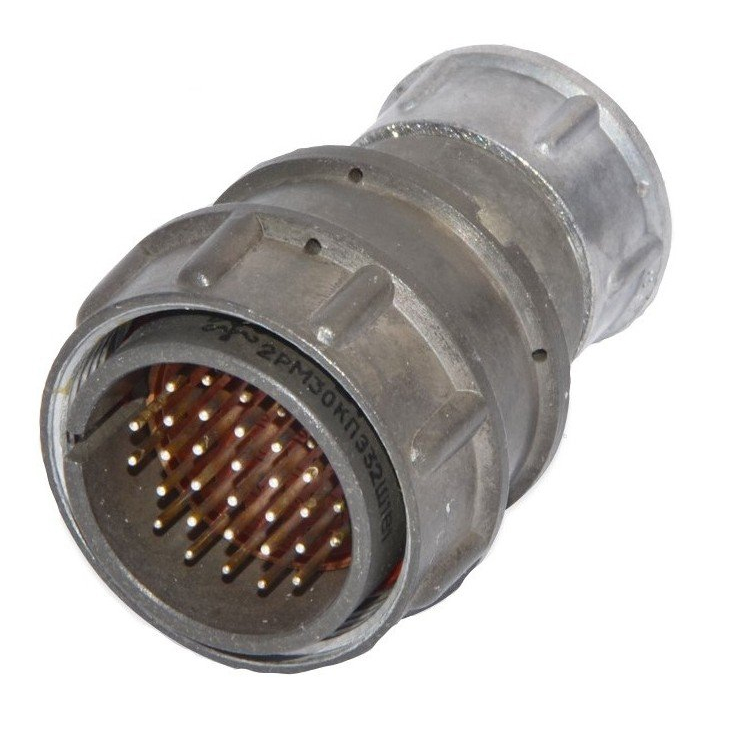

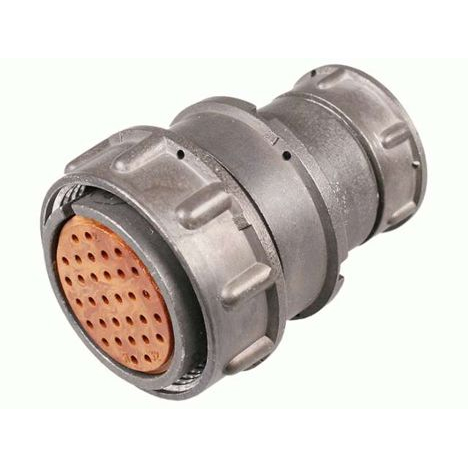

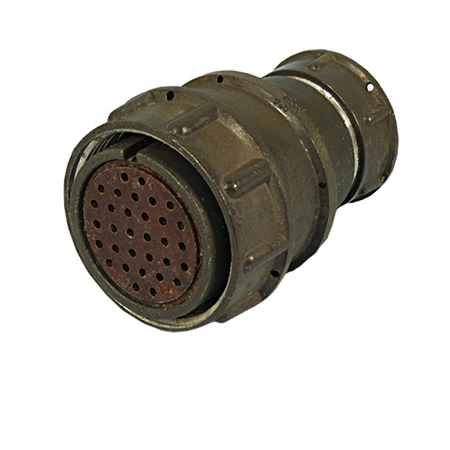

Модель 2РМ30КПЭ32Г1В1 выполнена в кабельном корпусе с прямым патрубком и гайкой, предназначенной для работы с экранированным кабелем. Такая конструкция помогает организовать аккуратный ввод кабеля, обеспечить механическую разгрузку и сохранить экранирующие свойства кабельной линии при корректном монтаже.

Ключевые признаки исполнения:

• Тип: электрический цилиндрический низкочастотный соединитель серии 2РМ

• Вид части соединителя: розетка

• Конструкция: кабельное исполнение

• Количество контактов: 32

• Диаметр контактов: 1,0 мм

• Сочленение: резьбовое

• Тип контактов: извлекаемые

• Способ присоединения проводов: пайка

• Климатическое исполнение: В

Резьбовая фиксация снижает риск самопроизвольного разъединения под действием вибраций и механических нагрузок. Извлекаемая контактная система, в свою очередь, удобна при ремонте жгута, замене поврежденного контакта или перекомпоновке цепей без замены всего корпуса разъема.

Основные электрические параметры

Исполнение с 32 контактами диаметром 1,0 мм ориентировано на передачу большого числа сигнальных, управляющих и маломощных силовых цепей через единый разъемный интерфейс.

Следует учитывать, что суммарный ток по соединителю не означает возможность одновременно нагружать каждый из 32 контактов предельным током. При разработке жгута необходимо учитывать распределение нагрузки, нагрев, сечение проводников, условия теплоотвода, реальную схему включения и требования конструкторской документации.

Условия эксплуатации

Разъем 2РМ30КПЭ32Г1В1 предназначен для использования в аппаратуре, работающей в широком диапазоне внешних факторов. Для серии указывают рабочие температуры от −60 до +100 °C, а также стойкость к вибрационным и механическим воздействиям.

В числе эксплуатационно важных характеристик:

• Рабочий диапазон температуры: от −60 до +100 °C

• Допустимая смена температур: от −60 до +150 °C

• Число сочленений и расчленений: до 500

• Наработка: не менее 5000 часов для ряда исполнений серии

• Срок сохраняемости: до 25 лет для ряда исполнений серии

Такие параметры делают 2РМ30КПЭ32Г1В1 подходящим для стационарной и подвижной радиоэлектронной, измерительной, промышленной и специальной аппаратуры, где требуется периодическое разъединение кабельных сборок без потери стабильности контакта.

Применение в аппаратуре

Соединитель используют как интерфейс между кабельным жгутом и оборудованием, когда через один разъем необходимо вывести несколько цепей: питание, дискретные сигналы, линии управления, измерительные и контрольные каналы.

Типовой пример — подключение многожильного экранированного кабеля к модулю автоматики. Через 32 контакта можно развести сигналы датчиков, цепи управления исполнительными механизмами, питание маломощных узлов и резервные линии, а резьбовое соединение обеспечит надежную фиксацию кабельной части на оборудовании.

При подборе ответной части важно проверить не только совместимость серии и контактной схемы, но и исполнение корпуса, покрытие контактов, способ монтажа, требования к экранированию и условия эксплуатации конкретного изделия. 2РМ30КПЭ32Г1В1 — решение для многоконтактных кабельных соединений, где конструктивная надежность и предсказуемые электрические параметры важнее упрощенного монтажа.
