Назначение разъёма 2РМ30К32Ш1В1

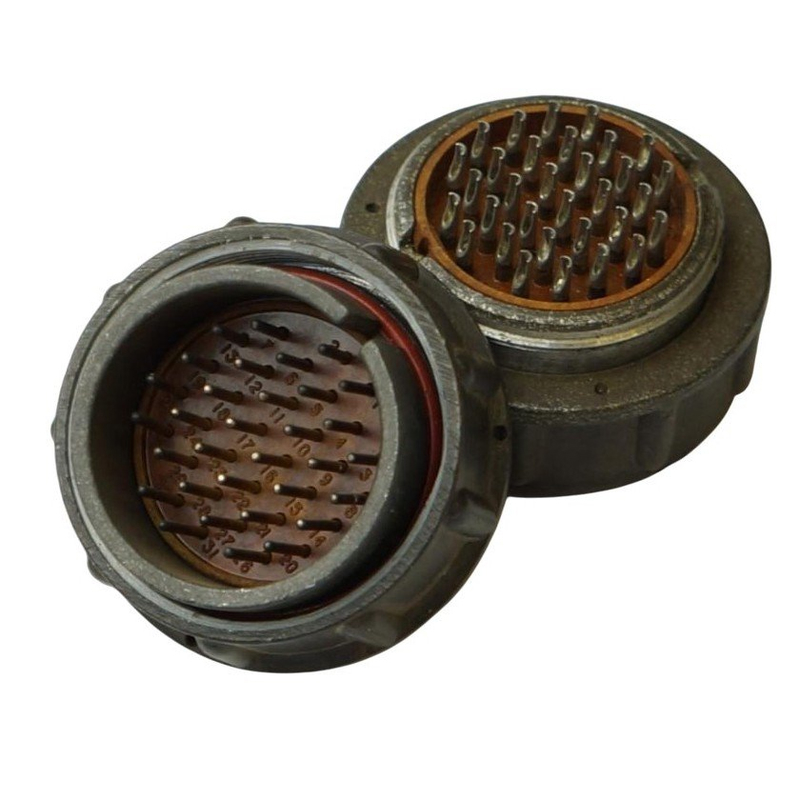

Разъём 2РМ30К32Ш1В1 производства «Элекон» относится к серии низкочастотных цилиндрических электрических соединителей типа 2РМ. Такие соединители предназначены для межприборного и приборно-кабельного соединения в электротехническом и радиоэлектронном оборудовании. Основное назначение данной модели — подключение многожильных кабелей к радио- и измерительной аппаратуре, автоматике, промышленным системам управления и другим устройствам, где требуется надёжная электрическая связь в сложных условиях эксплуатации.

Соединитель выполняется во всеклиматическом исполнении, то есть рассчитан на работу в условиях отдельных климатических зон с учётом температуры, влажности и вибрации. Это делает его пригодным как для стационарной аппаратуры, так и для техники, эксплуатируемой в полевых и бортовых условиях.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМ30К32Ш1В1 построено по стандартной номенклатуре серии и несёт следующую информацию:

• 2РМ — серия низкочастотных цилиндрических разъёмов;
• 30 — размер корпуса (условный диаметр согласно стандартной номенклатуре);
• К — кабельный корпус, то есть часть разъёма, устанавливаемая на кабель;
• 32 — количество контактов в разъёме;
• Ш — штекер (вилка), подключаемая часть на кабеле;
• 1 — сочетание контактов, определяющее их диаметры, типы и схему размещения;
• В1 — покрытие контактов серебром и всеклиматическое исполнение.

Вид сочленения — резьбовой замок, обеспечивающий надёжное механическое и электрическое соединение частей разъёма. Поляризация корпусов выполнена одношпоночной, что исключает неправильное включение. Покрытие контактов серебром обеспечивает хорошую проводимость и коррозионную стойкость.

Технические характеристики

Разъём рассчитан на внутренний монтаж во всеклиматическом исполнении по техническим условиям производителя, в частности по ТУ ГЕО.364.126ТУ и аналогичным документам. Основные рабочие параметры следующие:

• рабочий диапазон температур среды — обычно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• рабочий ток на контакт — примерно от 4 до 36 ампер в зависимости от конкретной схемы контактов и сечения проводников;
• максимальное рабочее напряжение — до порядка 700 вольт постоянного или переменного тока;
• количество циклов сочленения — порядка 500 циклов без потери основных параметров.

Указанные значения являются типовыми для данной серии и подтверждаются техническими условиями изготовителя. Точные параметры для конкретной схемы контактов следует уточнять по документации производителя.

Типичные области применения

Благодаря сочетанию прочного резьбового сочленения, серебряного покрытия контактов и всеклиматического исполнения разъём 2РМ30К32Ш1В1 применяется в самых разных областях, где важна надёжность соединения:

• промышленная автоматика и контрольно-измерительные приборы и автоматика (КИПиА);
• радиостанции и радиотехнические устройства;
• измерительные и телеметрические системы;
• блоки питания и коммутационные устройства;
• военная и бортовая аппаратура, рассчитанная на сложные климатические и вибрационные воздействия.

В каждом из этих применений соединитель обеспечивает стабильную передачу сигналов и питающих напряжений при сохранении механической прочности соединения даже при интенсивных вибрациях и перепадах температуры.

Комплектация и особенности эксплуатации

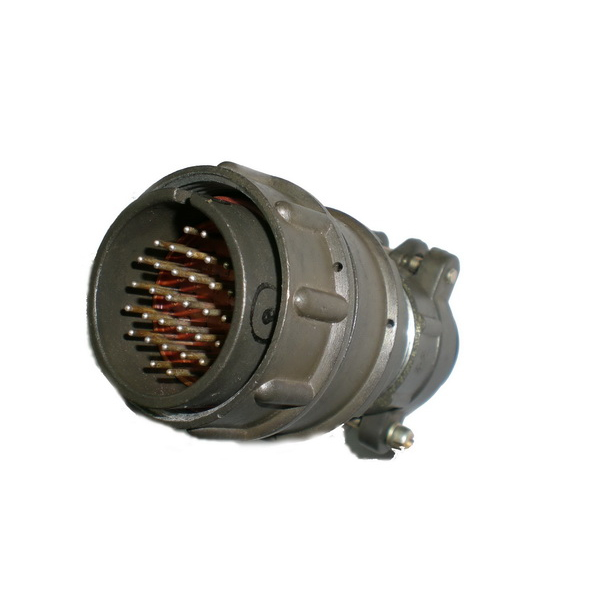

Разъём поставляется в виде отдельного соединителя кабельного исполнения (штекер) с 32 контактами и серебряным покрытием. Монтаж выполняется на кабель в соответствии с техническими условиями производителя. Для правильной эксплуатации необходимо соблюдать полярность при сочленении с ответной частью, учитывать допустимый ток и напряжение для выбранной схемы контактов, а также контролировать состояние резьбового замка при частых циклах соединения и разъединения.

Соблюдение этих требований позволяет использовать разъём 2РМ30К32Ш1В1 в течение всего заявленного срока службы без ухудшения электрических параметров. Изготовитель «Элекон» выпускает данную модель в рамках серии 2РМ3, что подтверждает её принадлежность к проверенной номенклатуре низкочастотных цилиндрических соединителей.
