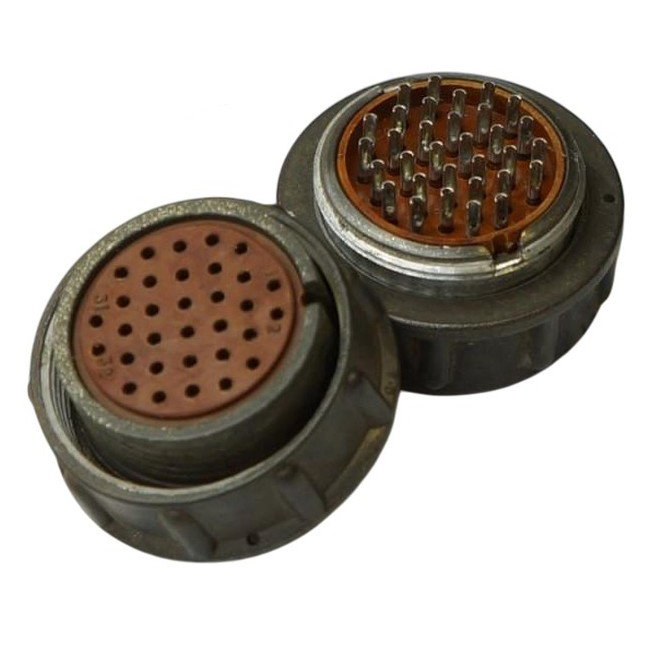

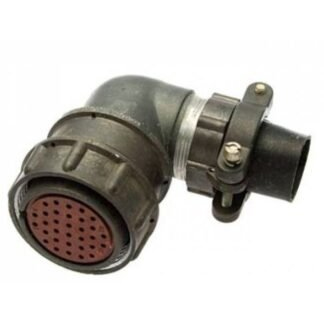

Назначение соединителя 2РМ30К32Г1В1В

Соединитель 2РМ30К32Г1В1В относится к классу электрических низкочастотных цилиндрических соединителей негерметичного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. По совокупности признаков это соединитель общего назначения, применяемый там, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии внешних нагрузок.

Модель входит в категорию 2РМ3 и выпускается под артикулом 694. Прямое упоминание именно этой маркировки в доступных источниках отсутствует, поэтому часть технических характеристик восстановлена по аналогичным моделям ряда — таким как 2РМ30КПН32Г1В1 и 2РМТ30КПЭ32Г1В1В. Такие параметры приведены как расчётные и подлежат уточнению по документации изготовителя. Производитель в данных о товаре не указан.

Подтверждённые особенности конструкции

Маркировка изделия построена по стандартной схеме обозначения соединителей серии 2РМ, в которой каждая позиция несёт конкретную информацию о конструкции. Ниже перечислены особенности, которые прямо следуют из обозначения и подтверждаются сопоставлением с аналогами ряда.

• Тип соединителя — электрический низкочастотный цилиндрический, негерметичный.
• Вид корпуса — кабельный, обозначается буквой К.
• Вид патрубка — прямой, обозначается буквой П в аналогичных исполнениях.
• Вид гайки патрубка — возможны варианты для неэкранированного кабеля (Н) либо для экранированного кабеля (Э).
• Количество контактов — 32.
• Часть соединителя — розетка, обозначается буквой Г.
• Сочетание контактов — все контакты одного диаметра, равного 1,0 миллиметра.
• Покрытие контактов — серебро, обозначается буквой В.
• Тип контакта — цилиндрический.
• Метод монтажа — обжимка.
• Климатическое исполнение — возможно всеклиматическое либо исполнение категории В.

Сочетание перечисленных признаков указывает на универсальное кабельное исполнение, рассчитанное на оконцевание проводов обжимом и последующую эксплуатацию в составе жгутов и кабельных сборок. Отсутствие герметичности означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги под давлением, однако климатическое исполнение категории В допускает эксплуатацию в широком диапазоне температур и при повышенной влажности воздуха.

Применение и условия эксплуатации

Основная область применения соединителя — радиоэлектронная и радиотехническая аппаратура. Изделие предназначено для работы в электрических цепях постоянного и переменного тока при напряжении до 700 вольт и частоте до 3 мегагерц. Такой диапазон охватывает большинство задач низкочастотной и слаботочной коммутации, включая цепи питания, управления и передачи сигнала.

Отдельного внимания заслуживает устойчивость к механическим воздействиям, поскольку соединители серии 2РМ traditionally применяются в составе аппаратуры, работающей в подвижных и вибронагруженных условиях. По аналогичным моделям ряда приводятся следующие расчётные параметры:

1. Вибрация — диапазон частот от 1 до 1000 герц при ускорении до 490 метров на секунду в квадрате, что соответствует пятидесяти единицам перегрузки.
2. Одиночные удары — ускорение до 5000 метров на секунду в квадрате, то есть пятьсот единиц перегрузки.
3. Многократные удары — ускорение до 1000 метров на секунду в квадрате, то есть сто единиц перегрузки.
4. Линейные нагрузки — ускорение до 2000 метров на секунду в квадрате, то есть двести единиц перегрузки.

Электрические и климатические параметры

Максимальная токовая нагрузка на контакт зависит от диаметра контакта: для контактов диаметром 1,0 миллиметра она составляет ориентировочно от 5 до 8 ампер. Сопротивление электрического контакта для того же диаметра не превышает 5,0 миллиома. Сопротивление изоляции составляет не менее 1000 мегаом, что обеспечивает надёжное разделение цепей и низкие утечки при работе в цепях с напряжением до 700 вольт.

Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Срок сохраняемости изделия обычно составляет не менее 15 лет при соблюдении условий хранения, установленных изготовителем. Приведённые значения являются расчётными и восстановлены по аналогичным моделям ряда 2РМ, поэтому перед применением в ответственных изделиях их следует подтвердить по техническим условиям на конкретное исполнение.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому такие характеристики в описании не приводятся. При подборе соединителя 2РМ30К32Г1В1В следует учитывать, что это розетка с тридцатью двумя контактами диаметром 1,0 миллиметра и серебряным покрытием, рассчитанная на обжимной монтаж и кабельное присоединение с прямым патрубком. Ответную часть, а также конкретный вариант гайки патрубка для неэкранированного или экранированного кабеля подбирают по условиям монтажа и маркировке ответного соединителя. Для уточнения климатического исполнения, допустимых токовых нагрузок и полной комплектации рекомендуется обращаться к документации изготовителя, поскольку часть параметров восстановлена по аналогам.
