Назначение разъёма 2РМ30К32Г1В1

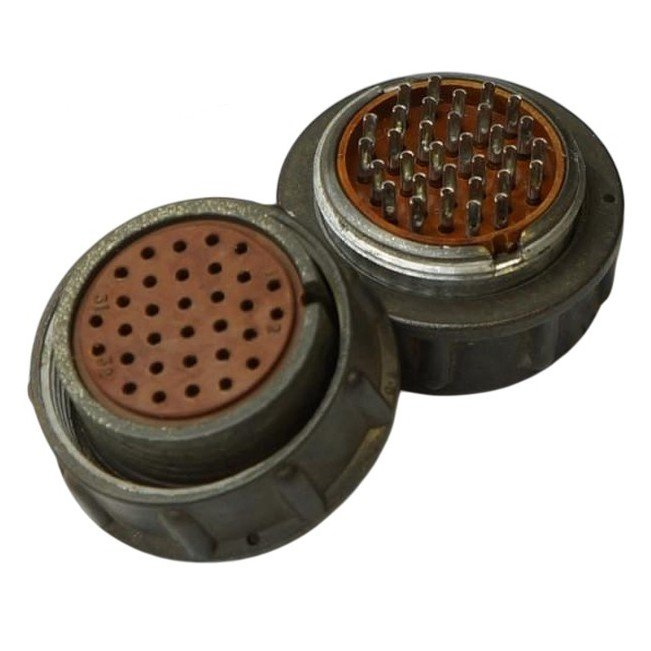

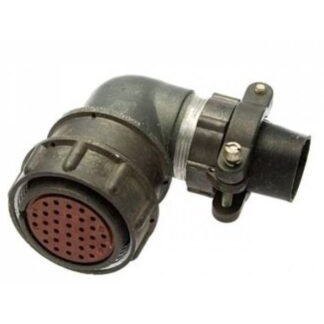

2РМ30К32Г1В1 — это цилиндрический электрический разъём производства компании Элекон, относящийся к серии 2РМ. Изделие предназначено для надёжного соединения в электрических цепях с напряжением до 700 В постоянного или переменного тока с частотой до 3 мегагерц. Разъём применяется там, где требуется компактное герметичное сочленение с устойчивостью к вибрациям, перепадам температур и воздействию внешней среды.

Данная модификация представляет собой герметичную блочную вилку, которая сочленяется с кабельными негерметичными розетками. Резьбовое соединение и гайка рассчитаны на экранированный или неэкранированный кабель, что делает разъём удобным как в приборных, так и в кабельных сборках.

Подтверждённые технические особенности

Конструкция разъёма обеспечивает стабильные электрические параметры и механическую прочность при интенсивной эксплуатации. Ниже перечислены основные характеристики, заявленные для данной модели.

• Количество контактов — 32.
• Рабочий ток на контакт — от 3 до 36 А в зависимости от режима и модификации.
• Рабочее напряжение — до 700 В постоянного или переменного тока с частотой до 3 мегагерц.
• Сопротивление контактов — не более 2 миллиом.
• Сопротивление изоляции — не менее 1000 мегаом.
• Рабочий диапазон температур — от минус 60 до плюс 100–200 градусов Цельсия в зависимости от модификации.
• Покрытие контактов — серебро, индекс В1.
• Поляризация корпусов — одношпоночная, исключающая неправильное сочленение.
• Пылезащищённость контактов — обеспечена конструкцией корпуса.
• Ресурс сочленений — до 500 циклов.
• Монтаж — объёмная пайка.
• Исполнение — всеклиматическое.

Применение и совместимость

Соединители серии 2РМ широко используются в промышленных и приборных системах для создания малогабаритных герметичных соединений. Благодаря высокой надёжности они востребованы в авиации, электронике и тяжёлой промышленности. Модель 2РМ30К32Г1В1 подходит для цепей, где требуется передача значительного тока при компактных габаритах и защита контактов от пыли.

Вилка сочленяется с кабельными негерметичными розетками соответствующего типоразмера. Резьбовое соединение с гайкой позволяет использовать как экранированный, так и неэкранированный кабель. Всеклиматическое исполнение и объёмная пайка делают разъём пригодным для эксплуатации в составе ответственных электротехнических сборок.

При подборе ответных частей и кабеля следует учитывать число контактов, рабочий ток и напряжение цепи, а также тип применяемого кабеля. Для сохранения заявленных параметров монтаж выполняется объёмной пайкой с соблюдением температурных режимов, допустимых для покрытия контактов серебром.
