Назначение соединителя 2РМ30К 32Ш1В1

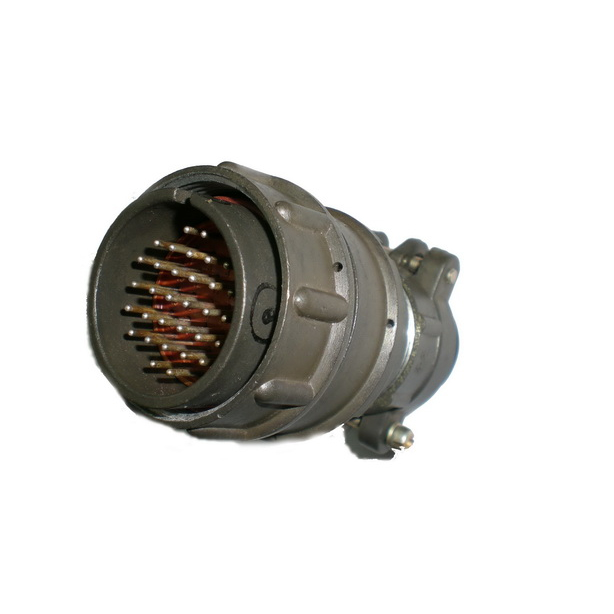

2РМ30К 32Ш1В1 — это кабельная вилка из серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для надёжного соединения электрических цепей переменного и постоянного тока. Изделие применяется там, где требуется стабильная коммутация при воздействии вибрации, ударных нагрузок, повышенной влажности и пониженного давления.

Соединитель относится к негерметичному типу исполнения и предназначен для эксплуатации в составе кабельных сборок. Вилка обеспечивает механическое и электрическое сопряжение с ответной частью, формируя разъёмное соединение цепей.

Основные технические характеристики

Соединитель имеет 32 контакта диаметром от 1,5 до 3 мм в зависимости от модификации. Максимальное рабочее напряжение достигает 560 В. Токовая нагрузка на один контакт составляет не более 4 А, общая токовая нагрузка — до 106 А.

• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочий диапазон температур — от минус 60 °C до плюс 100 °C.
• Теплостойкость — до 100 °C, что соответствует индексу «1» в обозначении.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — до 500 циклов.
• Срок хранения — 15 лет.

Условия эксплуатации

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с². Механические удары: одиночные — до 5000 м/с², многократные — до 1000 м/с².

Соединитель пригоден для работы при пониженном давлении до 133,32×10⁻¹² Па, а также при повышенной влажности 98 % при температуре плюс 40 °C. Климатическое исполнение — УХЛ. Тип исполнения — негерметичный.

Маркировка и конструкция

Обозначение 2РМ30К 32Ш1В1 расшифровывается следующим образом: 2РМ — тип соединителя, 30 — размер корпуса, К — кабельный корпус, 32 — количество контактов, Ш — вилка, 1В1 — покрытие серебром и теплостойкость 100 °C. Дополнительное обозначение ПН указывает на прямой патрубок.

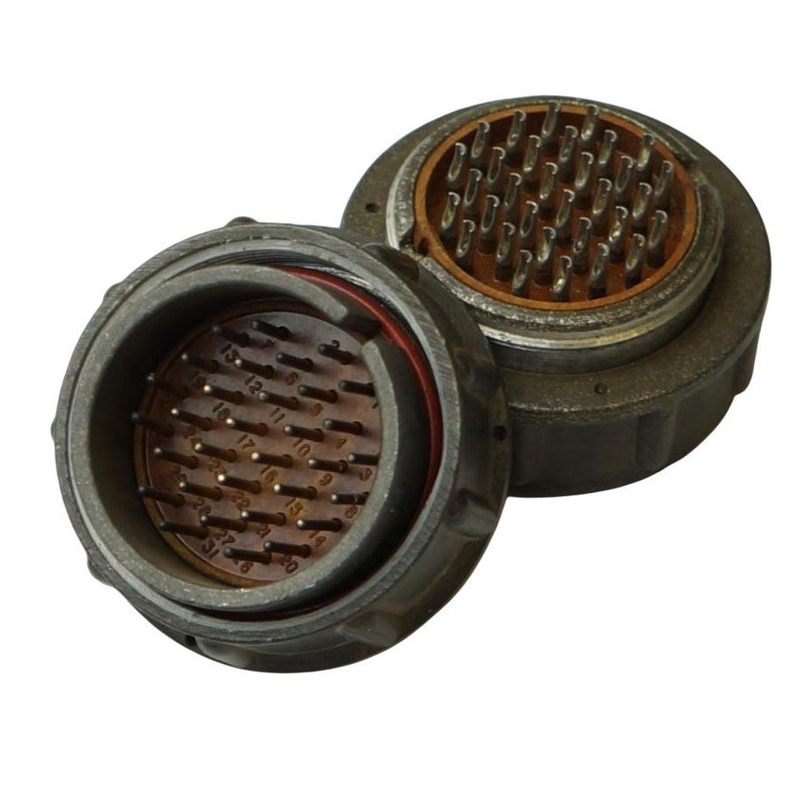

Корпус кабельный, посадочный диаметр составляет примерно от 27 до 30 мм. Материал контактов — серебро, золото или палладий в зависимости от исполнения.

Область применения

Соединитель 2РМ30К 32Ш1В1 применяется в промышленном и специальном оборудовании, где необходима устойчивая работа электрических цепей при интенсивных механических и климатических воздействиях. Изделие востребовано в составе кабельных сборок, соединяющих блоки и модули аппаратуры.
