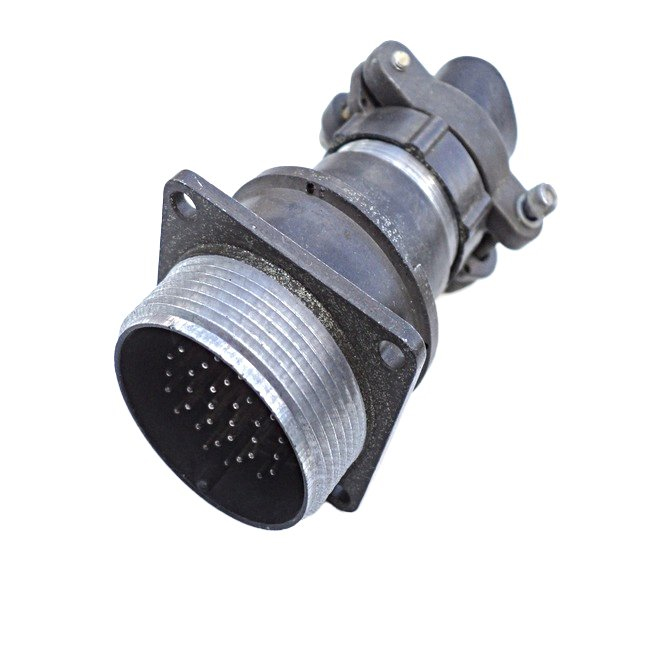

Назначение разъёма 2РМ30БПН32Ш1В1

2РМ30БПН32Ш1В1 — это электрический цилиндрический разъём серии 2РМ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжная коммутация большого числа проводников в условиях повышенных механических нагрузок и широкого диапазона температур.

По исполнению это блочная вилка с прямым патрубком под неэкранированный кабель. Резьбовое соединение обеспечивает плотную фиксацию ответной части и устойчивость к вибрации, что делает разъём пригодным для бортовой и приборной техники.

Расшифровка обозначения

Маркировка построена по стандартной логике серии 2РМ и читается по элементам:

• 2РМ — типовая серия цилиндрических разъёмов;
• 30 — условный размер корпуса, равный 30 мм;
• БПН — блочное исполнение с прямым патрубком под неэкранированный кабель;
• 32 — количество контактов;
• Ш1В1 — шаг и вариант исполнения.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного изделия. Значения, которые могут отличаться в зависимости от исполнения, указаны в виде диапазона.

• Число контактов — 32, диаметр каждого контакта — 1 мм;
• Условный размер корпуса — 30 мм;
• Максимальное рабочее напряжение — от 560 до 700 В;
• Ток на контакт — до 8 А;
• Сопротивление изоляции — не менее 1000 до 5000 МОм;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• Ресурс — 500 сочленений и расчленений;
• Наработка — 5000 часов;
• Срок сохраняемости — от 15 до 25 лет.

Конструктивные особенности

Разъём негерметичный, соединяется резьбовым способом. Монтаж проводников выполняется обжимкой или пайкой. Покрытие контактов — серебро или золото, что снижает переходное сопротивление и повышает стойкость к окислению.

Стойкость к механическим воздействиям

Изделие рассчитано на эксплуатацию при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50 g, при ударах с ускорением до 500 g и при линейном ускорении до 200 g. Такие показатели подтверждают пригодность разъёма для подвижных и высоконагруженных объектов.

Области применения

2РМ30БПН32Ш1В1 применяется в приборной технике, авиастроении и других отраслях промышленности, где необходимо надёжное многоконтактное соединение. Благодаря широкому температурному диапазону и стойкости к механическим нагрузкам разъём подходит для бортовых систем, измерительных комплексов и промышленного оборудования.

При подборе ответной части следует учитывать тип исполнения, число и диаметр контактов, а также способ монтажа проводников. Для раскрытия полной информации о совместимости, комплектации и сопроводительной документации нужны данные производителя, которые в представленных сведениях не указаны.
