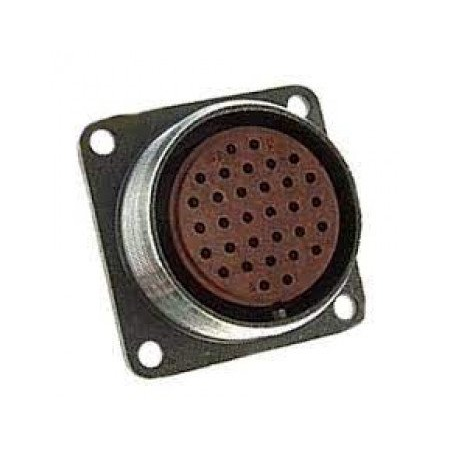

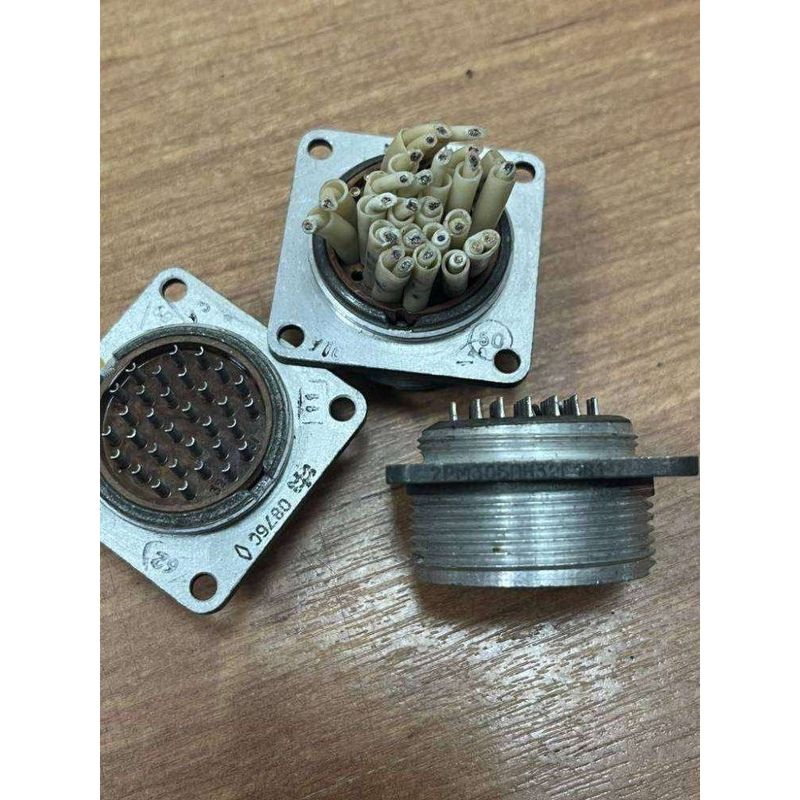

2РМ30БПН32Г1В1 Элекон

Цена:

1200 ₽

Производитель: Элекон

Технические характеристики

2РМ30БПН32Г1В1 — это цилиндрический электрический разъём серии 2РМ производства «Элекон», предназначен для межблочного и приборного соединения в радиоэлектронной аппаратуре и промышленном оборудовании.

Разъём выполнен в виде розетки блочного типа с кожухом, предназначенной для монтажа на панель/прибор. Используется в негерметичных соединениях, сопрягается с соответствующей вилкой 2РМ‑серии по резьбовому замку.
Корпус обычно выполнен из карболита или другого термостойкого материала, контакты уложены в контактный блок с фиксацией по шпонке (одношпоночное гнездо).

В разъёме 2РМ30БПН32Г1В1 реализовано 32 контакта диаметром около 1 мм, все контакты гнёздового типа.
Основные электрические характеристики:

рабочий ток на один контакт — до 4 А;
суммарный ток для соединителя — до 106 А;
максимальное рабочее напряжение переменного или постоянного тока — порядка 500–560 В;
сопротивление контакта — не более нескольких мОм, сопротивление изоляции — не менее 5000 МОм.

Контакты разъёма имеют серебряное покрытие (буква «В» в маркировке), что обеспечивает низкое переходное сопротивление и хорошую стабильность параметров при длительной эксплуатации.
Теплостойкость соединителя рассчитана до около +100 °C, нижний предел рабочей температуры — примерно −60 °C, что позволяет применять изделие в умеренном и холодном климатическом исполнении (УХЛ2.1).

Разъём рассчитан на длительную работу в условиях повышенной влажности, вибрации и ударов, типичных для промышленных и военных объектов. Максимальное число сочленений‑расчленений — около 500 циклов, наработка до отказа — не менее нескольких тысяч часов.
Конструкция выдерживает значительные механические нагрузки: линейные ускорения, многократные удары и вибрацию с высокими амплитудами ускорения, а также работу при пониженном и повышенном атмосферном давлении.

Разъём имеет сравнительно компактные габариты (около 38×38×62,5 мм для блочной розетки), что позволяет его размещать на панелях с плотным компоновочным расположением.
Контакты допускают присоединение проводов сечением порядка 0,5 мм², хвостовики обычно подпаиваются; разъём изготавливается по техническим условиям, близким к ГЕ0.364.126ТУ.

Описание

2РМ30БПН32Г1В1

2РМ30БПН32Г1В1: блочная розетка для надежных электрических соединений

Разъём 2РМ30БПН32Г1В1 — цилиндрический низкочастотный электрический соединитель блочного исполнения, рассчитанный на внутренний объёмный монтаж. Модель применяется для формирования надёжных многоконтактных соединений в оборудовании, работающем в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц.

Назначение и конструкция

2РМ30БПН32Г1В1 представляет собой блочную розетку на 32 контакта. Соединитель оснащён прямым патрубком и гайкой, предназначенной для подключения неэкранированного кабеля. Резьбовое сочленение фиксирует соединённые части и помогает сохранять устойчивость контакта при вибрационных и механических воздействиях.

Маркировка изделия отражает его ключевые конструктивные признаки:

2РМ — серия цилиндрических электрических соединителей.
30 — условный размер корпуса.
Б — блочное исполнение корпуса.
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
32 — число контактов.
Г — розетка.
1 — сочетание контактов с диаметром 1 мм.
В — серебряное покрытие контактов.
1 — исполнение с допустимой рабочей температурой до +100 °C.

Основные технические параметры

Соединитель рассчитан на передачу питания и сигналов в составе аппаратуры, где важны компактное размещение большого числа цепей и стабильность электрических характеристик.

Параметр	Значение
Количество контактов	32
Диаметр контактов	1 мм
Рабочее напряжение	До 560 В
Ток на один контакт	До 4–5 А*
Максимальный суммарный ток	До 106 А
Сопротивление контактов	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Ёмкость между контактами	Не более 6 пФ
Испытательное напряжение	До 1850 В
Сечение присоединяемого провода	До 0,5 мм²
Число циклов сочленения/расчленения	До 500
Температура эксплуатации	От −60 до +100 °C

* В документах и справочных карточках встречаются разные значения допустимого тока на единичный контакт — 4 или 5 А. При проектировании конкретного изделия следует руководствоваться технической документацией на используемую партию и условиями монтажа.

Устойчивость к внешним воздействиям

2РМ30БПН32Г1В1 ориентирован на эксплуатацию в условиях, где соединение может подвергаться температурным перепадам, высокой влажности, вибрации и ударам. Заявленный температурный диапазон составляет от −60 до +100 °C, а относительная влажность при +25 °C может достигать 98%. Соединитель также рассчитан на вибрации в диапазоне 1–5000 Гц и воздействие механических ударов.

Одношпоночная поляризация корпуса снижает риск неправильного соединения ответных частей. Серебряное покрытие контактов способствует стабильному переходному сопротивлению, а резьбовая фиксация повышает механическую надёжность стыковки.

Применение 2РМ30БПН32Г1В1

Блочная розетка 2РМ30БПН32Г1В1 может использоваться в составе промышленной, измерительной, транспортной, телекоммуникационной и специальной аппаратуры. Благодаря 32 контактам изделие удобно для подключения нескольких сигнальных и питающих линий через один разъёмный интерфейс.

Типовой пример применения — установка розетки на панель или корпус оборудования с последующим подключением кабельной вилки. Для данной модели в качестве ответных частей указываются кабельные вилки серий 2РМ30КПН32Ш1В1, 2РМ30КПЭ32Ш1В1, а также угловые исполнения 2РМ30КУН32Ш1В1 и 2РМ30КУЭ32Ш1В1.

Итог

2РМ30БПН32Г1В1 — 32-контактная блочная розетка цилиндрической серии 2РМ с резьбовой фиксацией, прямым патрубком и серебряным покрытием контактов. Сочетание рабочего напряжения до 560 В, устойчивости к температуре от −60 до +100 °C, низкого сопротивления контактов и ресурса до 500 циклов сочленения делает этот разъём практичным решением для многоконтактных электрических соединений в ответственной аппаратуре.
