2РМ30БПН32Г1В1: блочная розетка для надежных электрических соединений

Разъём 2РМ30БПН32Г1В1 — цилиндрический низкочастотный электрический соединитель блочного исполнения, рассчитанный на внутренний объёмный монтаж. Модель применяется для формирования надёжных многоконтактных соединений в оборудовании, работающем в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц.

Назначение и конструкция

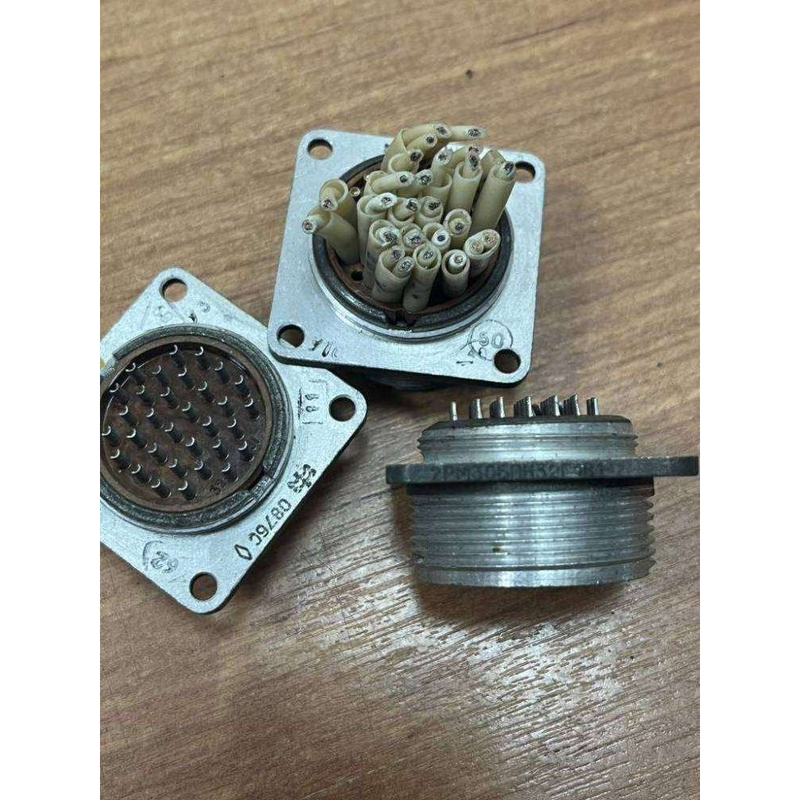

2РМ30БПН32Г1В1 представляет собой блочную розетку на 32 контакта. Соединитель оснащён прямым патрубком и гайкой, предназначенной для подключения неэкранированного кабеля. Резьбовое сочленение фиксирует соединённые части и помогает сохранять устойчивость контакта при вибрационных и механических воздействиях.

Маркировка изделия отражает его ключевые конструктивные признаки:

• 2РМ — серия цилиндрических электрических соединителей.

• 30 — условный размер корпуса.

• Б — блочное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 32 — число контактов.

• Г — розетка.

• 1 — сочетание контактов с диаметром 1 мм.

• В — серебряное покрытие контактов.

• 1 — исполнение с допустимой рабочей температурой до +100 °C.

Основные технические параметры

Соединитель рассчитан на передачу питания и сигналов в составе аппаратуры, где важны компактное размещение большого числа цепей и стабильность электрических характеристик.

* В документах и справочных карточках встречаются разные значения допустимого тока на единичный контакт — 4 или 5 А. При проектировании конкретного изделия следует руководствоваться технической документацией на используемую партию и условиями монтажа.

Устойчивость к внешним воздействиям

2РМ30БПН32Г1В1 ориентирован на эксплуатацию в условиях, где соединение может подвергаться температурным перепадам, высокой влажности, вибрации и ударам. Заявленный температурный диапазон составляет от −60 до +100 °C, а относительная влажность при +25 °C может достигать 98%. Соединитель также рассчитан на вибрации в диапазоне 1–5000 Гц и воздействие механических ударов.

Одношпоночная поляризация корпуса снижает риск неправильного соединения ответных частей. Серебряное покрытие контактов способствует стабильному переходному сопротивлению, а резьбовая фиксация повышает механическую надёжность стыковки.

Применение 2РМ30БПН32Г1В1

Блочная розетка 2РМ30БПН32Г1В1 может использоваться в составе промышленной, измерительной, транспортной, телекоммуникационной и специальной аппаратуры. Благодаря 32 контактам изделие удобно для подключения нескольких сигнальных и питающих линий через один разъёмный интерфейс.

Типовой пример применения — установка розетки на панель или корпус оборудования с последующим подключением кабельной вилки. Для данной модели в качестве ответных частей указываются кабельные вилки серий 2РМ30КПН32Ш1В1, 2РМ30КПЭ32Ш1В1, а также угловые исполнения 2РМ30КУН32Ш1В1 и 2РМ30КУЭ32Ш1В1.

Итог

2РМ30БПН32Г1В1 — 32-контактная блочная розетка цилиндрической серии 2РМ с резьбовой фиксацией, прямым патрубком и серебряным покрытием контактов. Сочетание рабочего напряжения до 560 В, устойчивости к температуре от −60 до +100 °C, низкого сопротивления контактов и ресурса до 500 циклов сочленения делает этот разъём практичным решением для многоконтактных электрических соединений в ответственной аппаратуре.
