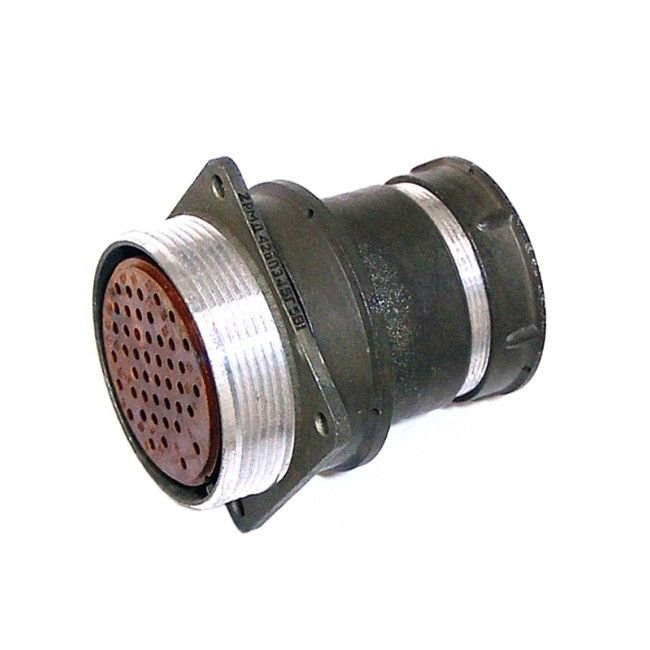

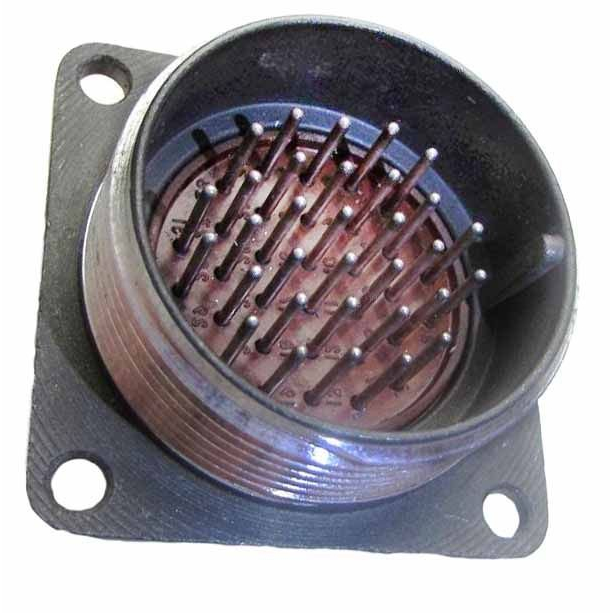

2РМ30БПЭ32Ш1В1 — это цилиндрический низкочастотный электрический разъём (вилка блочного типа) из серии 2РМ, предназначенный для соединения электрических цепей переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Он имеет диаметр посадочного отверстия 30 мм, 32 контакта диаметром 1,5 мм (или 1 мм в некоторых вариациях), блочный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Максимальное рабочее напряжение достигает 560–700 В, сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — до 1850–2300 В. Токовая нагрузка на контакт — до 15 А (в зависимости от диаметра), ёмкость между контактами — не более 6 пФ. +4

Условия эксплуатации

Разъём рассчитан на интервал температур от -60 до +100 °С, с возможной сменой от -60 до +150 °С, и повышенную температуру среды до 100 °С. Выдерживает вибрацию (1–5000 Гц, до 490 м/с² или 50 g), линейное ускорение до 2000 м/с² (200 g), механические удары до 5000 м/с² (500 g) одиночные и 1000 м/с² (100 g) многократные. +4

Надёжность и применение

Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — 500 циклов, срок сохраняемости — 15–25 лет. Используется в приборной технике, авиации и других областях с жёсткими вибро- и климатическими требованиями (климатическое исполнение УХЛ2.1), с резьбовой фиксацией. Контакты часто покрыты серебром для лучшей проводимости. +3
