Назначение соединителя 2РМ30БПЭ32Г1В1В

2РМ30БПЭ32Г1В1В — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Изделие применяется там, где требуется надёжное электрическое соединение цепей при воздействии вибраций, ударных и линейных нагрузок, а также при работе в широком диапазоне температур и в условиях повышенной влажности.

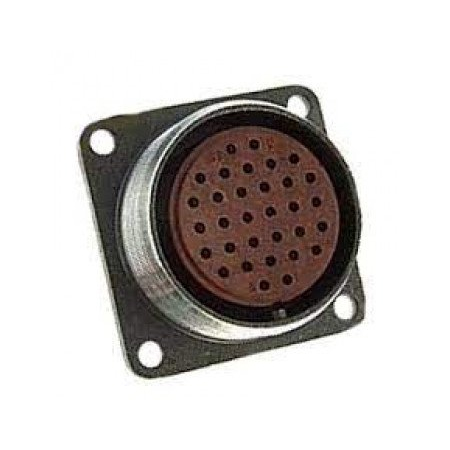

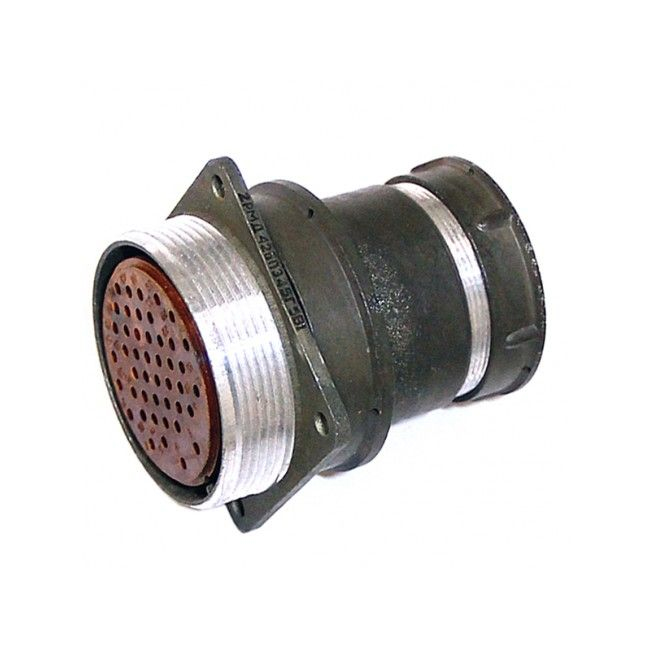

По конструктивному исполнению это розетка блочная, то есть приборная. Она имеет прямой патрубок и гайку, рассчитана на экранированный кабель, оснащена резьбовым соединением и извлекаемыми контактами, которые крепятся методом обжимки.

Расшифровка обозначения 2РМ30БПЭ32Г1В1В

Обозначение изделия построено по принятой для серии 2РМ системе и несёт в себе полную информацию о конструкции и исполнении соединителя. Ниже приведена построчная расшифровка.

• 2РМ — серия цилиндрических соединителей.
• 30 — диаметр корпуса, равный 30 мм.
• БПЭ — блочный соединитель с прямым патрубком для экранированного кабеля.
• 32 — количество контактов.
• Г — розетка; в отличие от буквы Ш, которой обозначается вилка.
• 1 — все контакты имеют диаметр 1,0 мм.
• В — покрытие контактов серебром.
• 1 — максимальная температура плюс 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Технические характеристики и подтверждённые особенности

Соединитель рассчитан на рабочее напряжение до 560 В амплитудного значения и на частоту до 3 МГц. Максимальная токовая нагрузка на один контакт диаметром 1,0 мм составляет от 5 до 8 А. Сопротивление контакта не превышает 5,0 мОм, а сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Изделие устойчиво к вибрациям в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и к линейным нагрузкам с ускорением до 2000 метров на секунду в квадрате. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, допускается смена температуры до плюс 150 градусов Цельсия.

Минимальная наработка соединителя составляет 5000 часов при 500 циклах соединения и рассоединения, а срок сохраняемости достигает 25 лет. Совокупность этих параметров подтверждает пригодность изделия для длительной эксплуатации в составе ответственной аппаратуры.

Ключевые эксплуатационные свойства

• Негерметичное исполнение, ориентированное на приборный монтаж внутри блоков и стоек.
• Тропикоустойчивое и всеклиматическое исполнение, допускающее работу в сложных климатических условиях.
• Экранированный кабель и металлический корпус, обеспечивающие защиту цепей от помех.
• Резьбовое соединение частей, дающее механически прочный и стабильный контакт.
• Извлекаемые контакты, фиксируемые обжимкой, что упрощает монтаж и замену проводников.
• Серебряное покрытие контактов, снижающее переходное сопротивление.

Область применения

2РМ30БПЭ32Г1В1В применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Типовыми местами установки являются блоки, приборные панели и стойки, где розетка монтируется на корпусе, а ответная часть подключается через резьбовое соединение. Благодаря 32 контактам диаметром 1,0 мм соединитель подходит для передачи многоканальных низкочастотных сигналов и цепей питания с токами до 8 А на контакт.

Устойчивость к вибрациям, ударам и линейным ускорениям позволяет использовать изделие в аппаратуре, работающей на подвижных объектах. Широкий температурный диапазон и всеклиматическое исполнение делают его пригодным для эксплуатации как в отапливаемых помещениях, так и в неблагоприятных условиях. Монтаж выполняется на экранированный кабель, что важно для цепей, чувствительных к электромагнитным наводкам.

Артикул изделия — 690, категория — 2РМ3. Производитель в предоставленных данных не указан.
