Назначение соединителя 2РМ30БПЭ32Г1В1

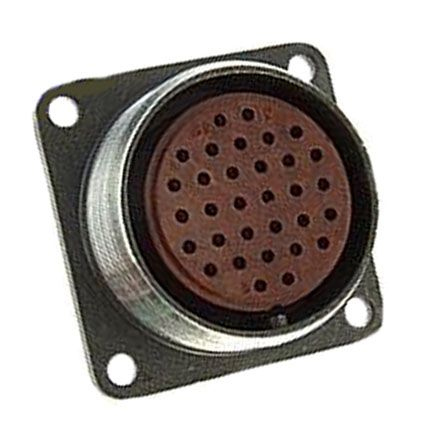

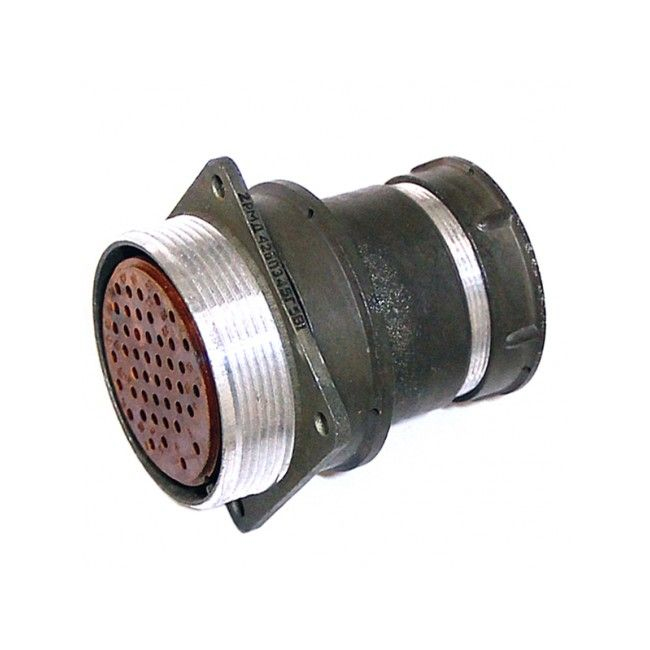

2РМ30БПЭ32Г1В1 — российский цилиндрический низкочастотный электрический соединитель (разъём) серии 2РМ, выполненный в виде блочной розетки с прямым патрубком и гайкой для экранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц и применяется для внутреннего монтажа в приборах и блоках.

Основная задача такого соединителя — обеспечить надёжное электрическое соединение между модулями, жгутами и кабельными сборками внутри оборудования, где требуется компактность, механическая прочность и устойчивость к внешним воздействиям. Блочное исполнение позволяет закреплять розетку непосредственно на корпусе прибора или блока, а прямой патрубок с гайкой служит для ввода и фиксации экранированного кабеля.

Конструктивные особенности

Корпус соединителя металлический, наружный условный диаметр 30. Конструкция включает 32 контакта, при этом контакты выполнены в виде гнёзд, что соответствует исполнению розетки. Соединение с ответной частью резьбовое, поляризация одношпоночная — такая схема исключает неправильное сочленение и обеспечивает стабильное взаимное положение частей разъёма.

Прямой патрубок и гайка для экранированного кабеля позволяют организовать ввод кабеля с сохранением экранирующих свойств, что важно при работе в условиях электромагнитных помех. Металлический корпус также способствует механической защите контактной группы и повышает стойкость изделия к нагрузкам.

• Тип изделия: цилиндрический низкочастотный электрический соединитель серии 2РМ.
• Исполнение: блочная розетка с прямым патрубком и гайкой для экранированного кабеля.
• Корпус: металлический, наружный условный диаметр 30.
• Количество контактов: 32.
• Тип контактов: гнёзда (розетка).
• Соединение: резьбовое, поляризация одношпоночная.

Электрические характеристики

Рабочее напряжение соединителя обычно составляет порядка 560 В постоянного или переменного тока, а максимальное напряжение может достигать примерно 700 В в зависимости от конкретной модификации. Сопротивление контактов невелико и измеряется единицами миллиом, что снижает потери и нагрев в местах соединения.

Сопротивление изоляции — не менее нескольких сотен мегаом, в отдельных случаях указывается до нескольких гигаом. Токовая нагрузка на один контакт составляет порядка нескольких ампер, а суммарный ток разъёма может достигать десятков ампер. Такие параметры делают изделие пригодным для питания и передачи сигналов в цепях с умеренными токами и напряжениями.

Условия эксплуатации и надёжность

Рабочий диапазон температур обычно лежит в пределах от минус 60 °C до плюс 100…200 °C в зависимости от конкретной редакции технических условий. Соединитель устойчив к повышенной влажности, вибрации и ударным нагрузкам, обладает высокой механической стойкостью и выдерживает до нескольких сотен циклов сочленения-расчленения.

Минимальный срок сохраняемости и наработка оцениваются в тысячи часов и десятки лет. Благодаря этому 2РМ30БПЭ32Г1В1 пригоден для ответственных промышленных и оборонных применений, где требуются долговременная стабильность и стойкость к неблагоприятным условиям.

Применение

Соединитель применяется во внутреннем монтаже приборов и блоков, в кабельных сборках и жгутах, а также в составе оборудования, работающего при широком диапазоне температур, повышенной влажности и механических воздействиях. Он используется в цепях постоянного и переменного тока с частотой до нескольких мегагерц и подходит для ответственных систем, где важны надёжность контакта, экранирование кабеля и стойкость к вибрации и ударам.

Блочное исполнение с прямым патрубком и гайкой для экранированного кабеля упрощает монтаж на корпусе прибора и обеспечивает аккуратный ввод кабеля с сохранением экрана. Резьбовое соединение и одношпоночная поляризация снижают риск ошибок при сборке и повышают эксплуатационную надёжность.
