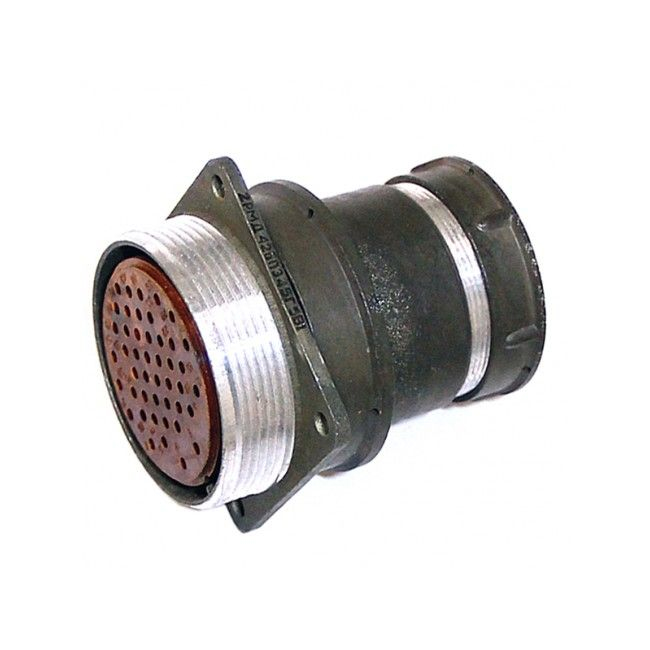

Назначение соединителя 2РМ30БПЭ32Г1В1

Соединитель 2РМ30БПЭ32Г1В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие относится к типу 2РМ и применяется в качестве блочной (приборной) розетки, то есть устанавливается непосредственно на корпус прибора или блока аппаратуры.

Основное назначение данной розетки — обеспечение надёжного и стабильного электрического соединения при внутреннем объёмном монтаже радиоэлектронной и электротехнической аппаратуры. Розетка рассчитана на эксплуатацию в условиях повышенных климатических и механических нагрузок, что делает её пригодной для применения в ответственных устройствах.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, заявленные для модели 2РМ30БПЭ32Г1В1. Все значения соответствуют типовому исполнению соединителей серии 2РМ с корпусом размера 30 и блочным видом корпуса.

• Тип соединителя: 2РМ, часть соединителя — розетка.
• Размер корпуса: 30; вид корпуса — блочный (приборный).
• Количество контактов: 32, все контакты диаметром 1 мм.
• Вид патрубка: прямой, с гайкой для экранированного кабеля; длина патрубка 54 мм.
• Покрытие контактов: серебро.
• Материал корпуса: металл.
• Сочленение: резьбовое; поляризация корпусов — одношпоночная.
• Максимальное рабочее напряжение: 560 В; максимальное испытательное напряжение — до 1850 В в нормальных условиях.
• Токовая нагрузка на одиночный контакт: до 4 А; максимальная суммарная токовая нагрузка — до 106 А.
• Сопротивление контактов: не более 5 мОм; сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Масса: не более 25,5 г.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия; теплостойкость до плюс 100 градусов Цельсия.
• Вибрация: синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.
• Механический удар: одиночного действия до 5000 метров на секунду в квадрате, многократного действия до 1000 метров на секунду в квадрате.

Электрические параметры

Розетка рассчитана на работу в цепях с частотой до 3 МГц и напряжением до 700 В. Рабочее напряжение составляет 560 В, а испытательное напряжение достигает 1850 В в нормальных условиях. Токовая нагрузка на каждый одиночный контакт — до 4 А, при этом суммарная нагрузка на все 32 контакта может достигать 106 А. Малое сопротивление контактов (не более 5 мОм) и высокая ёмкость изоляции (сопротивление изоляции не менее 5000 МОм) обеспечивают стабильность соединения и низкие потери сигнала.

Механические и климатические параметры

Соединитель имеет металлический корпус с одношпоночной поляризацией, что исключает неправильное сочленение. Резьбовое соединение обеспечивает надёжную фиксацию ответной части. Прямой патрубок с гайкой предназначен для подключения экранированного кабеля, что важно для защиты от электромагнитных помех. Масса изделия не превышает 25,5 г, а длина патрубка составляет 54 мм. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, что позволяет эксплуатировать розетку в широком спектре условий.

Применение

Соединитель 2РМ30БПЭ32Г1В1 применяется в различных электронных и радиотехнических устройствах, где требуется надёжное и стабильное соединение. Благодаря блочному (приборному) исполнению и прямому патрубку для экранированного кабеля розетка подходит для внутреннего объёмного монтажа в приборах и блоках аппаратуры.

Устойчивость к вибрации в диапазоне от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате и к механическим ударам делает изделие пригодным для использования в условиях повышенных механических нагрузок. Широкий температурный диапазон и негерметичное исполнение определяют область применения — закрытые объёмы аппаратуры, где не требуется полная герметизация, но необходима стойкость к климатическим воздействиям.

Розетка может использоваться в составе электрических цепей постоянного и переменного тока с частотой до 3 МГц, обеспечивая коммутацию до 32 цепей одновременно. Серебряное покрытие контактов улучшает проводимость и снижает переходное сопротивление, что особенно важно для слаботочных и сигнальных цепей.
