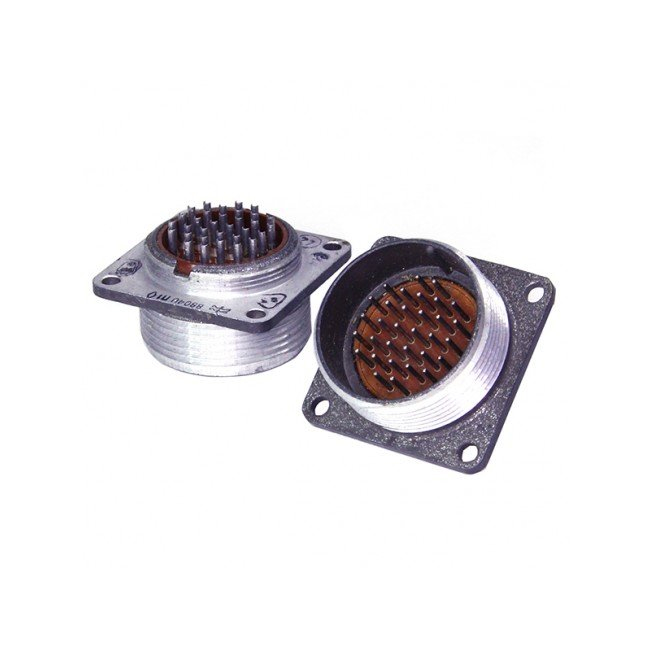

Назначение соединителя 2РМ30Б32Ш1В1Б

Соединитель 2РМ30Б32Ш1В1Б относится к серии электрических разъёмов 2РМ и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в составе различных электронных устройств и систем, где требуется надёжное и долговечное электрическое соединение.

Модель имеет блочный (приборный) корпус условного размера 30 и несёт 32 контакта, что позволяет коммутировать многожильные жгуты и кабельные сборки в пределах одного корпусного разъёма. Благодаря всеклиматическому исполнению изделие рассчитано на эксплуатацию в широком диапазоне климатических условий, что делает его пригодным как для стационарной аппаратуры, так и для техники, работающей вне отапливаемых помещений.

Подтверждённые технические характеристики

Ниже приведены параметры соединителя, заявленные для данной модели и серии 2РМ в целом.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 30.
• Вид корпуса: приборный (Б), блочное исполнение, внутренний монтаж.
• Количество контактов: 32.
• Диаметр контактов: 1,0 мм.
• Покрытие контактов: серебро.
• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 4 А.
• Максимальная общая токовая нагрузка: не более 106 А.
• Сопротивление контактов: не более 5,0 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до 100 градусов Цельсия.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Приведённые значения позволяют оценить пригодность разъёма для конкретной схемы по токовой нагрузке, напряжению и условиям окружающей среды. Запас по сопротивлению изоляции обеспечивает устойчивую работу цепей при повышенной влажности и загрязнении.

Конструктивные особенности и применение

Сочленение разъёма резьбовое, с одношпоночной поляризацией: ключ исключает неправильную стыковку ответных частей, а резьбовой зажим удерживает соединение при вибрации и механических воздействиях. Монтаж выполняется обжимкой или пайкой, что даёт гибкость при сборке жгутов на производстве и при ремонте.

Исполнение изделия — всеклиматическое, то есть разъём рассчитан на работу в разных климатических зонах без изменения характеристик. Ответные части подбираются из различных розеток серии 2РМ в зависимости от конфигурации патрубка и гайки; это позволяет компоновать узел под конкретный кабель и способ его ввода.

Типовые области применения соединителя:

1. Внутренний монтаж блоков и приборов, где требуется компактное многоконтактное соединение.
2. Коммутация цепей постоянного и переменного тока с частотой до 3 МГц.
3. Соединение кабельных сборок и жгутов в аппаратуре, эксплуатируемой в широком диапазоне температур.
4. Узлы, где важны стойкость контактов и стабильное переходное сопротивление.

Таким образом, 2РМ30Б32Ш1В1Б представляет собой приборный разъём серии 2РМ на 32 контакта с серебряным покрытием, рассчитанный на напряжение до 560 В, ток до 4 А на контакт и общую нагрузку до 106 А, с резьбовым сочленением, поляризацией, монтажом обжимкой или пайкой и всеклиматическим исполнением. Сочетание этих свойств делает его подходящим для ответственных соединений в электронных устройствах и системах, где требуется надёжность и долговечность.
