2РМ30Б32Ш1В1

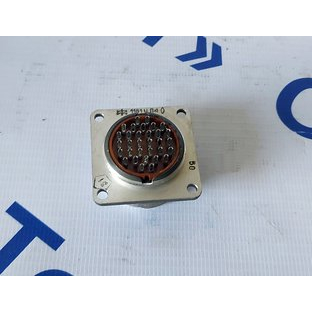

Разъём 2РМ30Б32Ш1В1 — это низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный в виде блочной вилки с 32 контактами, предназначенной для работы в цепях постоянного и переменного тока.

Общее описание

• Тип соединителя: 2РМ (российская серия цилиндрических разъёмов).

• Условный размер корпуса: 30 , что соответствует диаметру посадочного отверстия около 30 мм.

• Вид корпуса: Б (Блочный) — приборный, без выступающего патрубка; часть соединителя — Ш (вилка) с 32 контактами.

Электрические параметры

• Количество контактов: 32 , диаметр контактных стержней обычно 1 мм.

• Максимальное рабочее напряжение: порядка 560 В (по некоторым источникам — до 700 В).

• Токовая нагрузка на одиночный контакт: в справочниках указывается около 3–4 А , суммарная токовая нагрузка на весь соединитель — порядка 100–560 А в зависимости от условий использования.

• Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция и сочленение

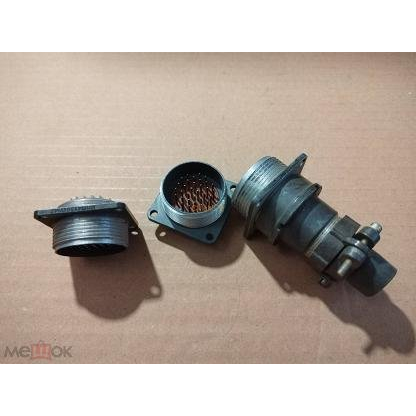

• Соединение с ответной частью (обычно розеткой 2РМ30Б32Г1В1 или аналогом) — резьбовое , с одношпоночной поляризацией корпусов, что исключает неправильную сборку.

• Покрытие контактной части — серебро (буква В в обозначении), с теплостойкостью до 100 °C ; исполнение — всеклиматическое , допускается эксплуатация в широком диапазоне температур.

Эксплуатационные характеристики

• Диапазон рабочих температур: примерно от −60 до +100 °C.

• Механическая наработка: планируется порядка 500 циклов сочленения и более (в зависимости от конкретных требований).

• Габаритные размеры блочной вилки порядка 38×38×25 мм , масса около 25–30 г , что характерно для лёгких блочных разъёмов серии 2РМ.

Применение

Разъём 2РМ30Б32Ш1В1 типично применяется в промышленной электронике, приборах измерения, военной и специальной технике , где требуется многоконтактное, надёжное и герметичное соединение в ограниченном габарите.
