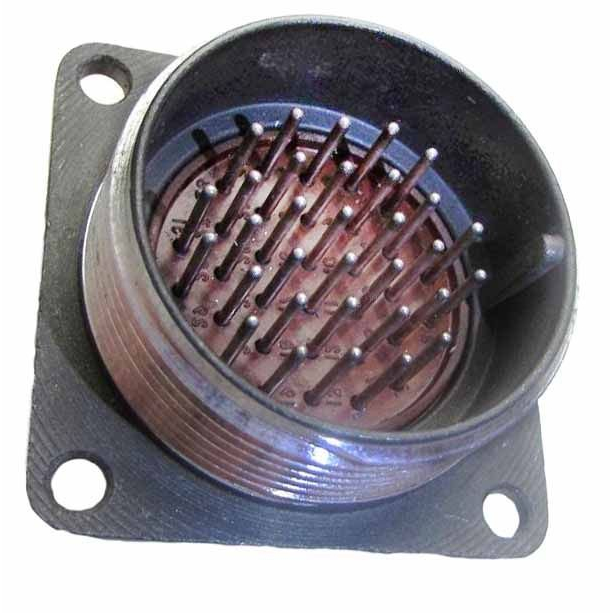

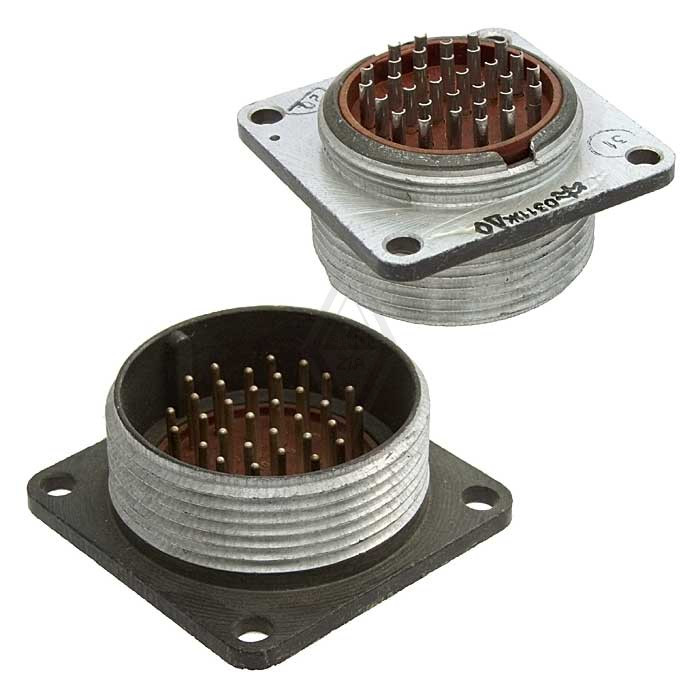

Соединитель 2РМ30Б32Ш1В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.

Конструкция и характеристики :

• Состав : Соединитель состоит из двух частей: вилки и розетки. вилки могут быть блочными (приборными) или кабельными, а розетки также могут быть выполнены в этих вариантах.

• Размеры и контакты : Условный размер корпуса составляет 30 мм, количество контактов — 32. Диаметр контактов обычно составляет 1 мм. Соединитель может иметь различные варианты исполнения, включая прямые и угловые патрубки.

• Покрытие контактов : Контакты могут быть покрыты золотом или серебром, что обеспечивает хорошую проводимость и защиту от коррозии.

• Метод монтажа : Соединитель монтируется с помощью пайки и подходит как для экранированных, так и неэкранированных кабелей.

Технические параметры :

• Максимальное рабочее напряжение : до 560 В.

• Токовая нагрузка : на одиночный контакт — до 4 А; максимальная суммарная нагрузка на соединитель — до 106 А.

• Сопротивление изоляции : не менее 5000 МОм.

• Температурные условия эксплуатации : от -60°С до +100°С, с возможностью выдерживать кратковременные изменения температуры до +180°С.

• Гарантийный срок хранения : 15 лет с момента изготовления.

Климатическое исполнение : Соединители изготовлены в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69, что позволяет им функционировать в различных услов
