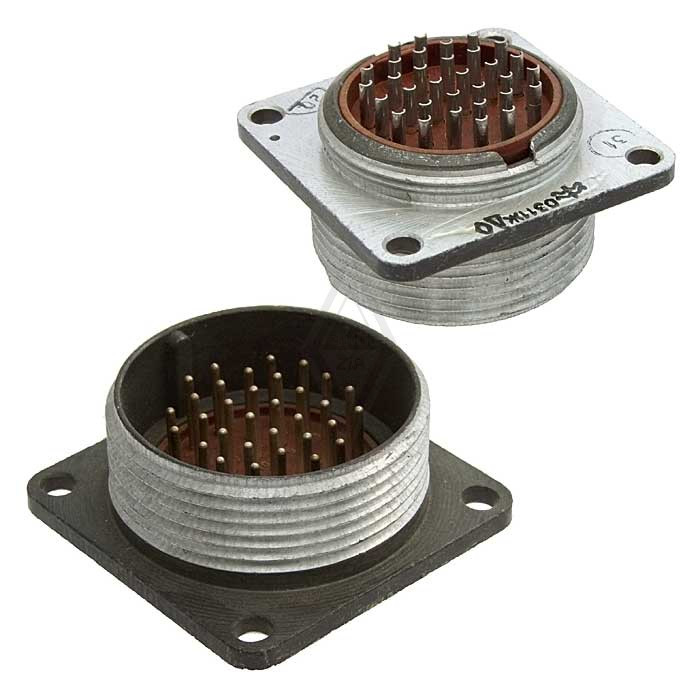

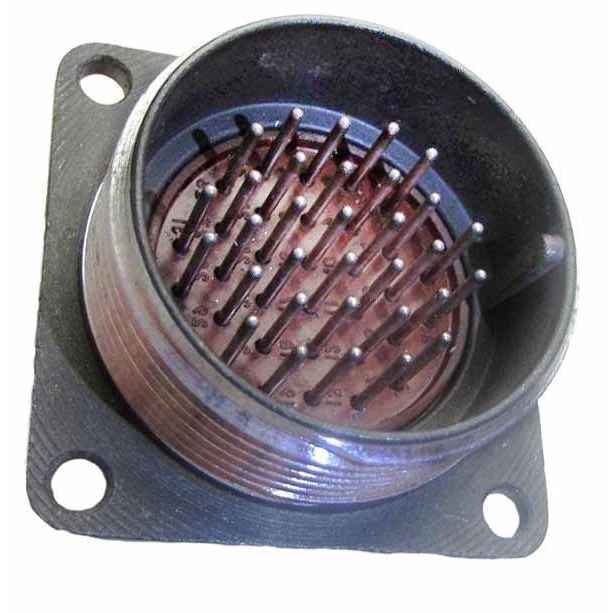

Соединители 2РМ30Б32Ш1В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Однако, в некоторых источниках указано максимальное рабочее напряжение до 560 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 30.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 32.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Способ монтажа : Пайка.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Технические параметры:

• Максимальная токовая нагрузка на контакт : В разных источниках указано от 3 до 4 А на контакт.

• Максимальная суммарная токовая нагрузка на соединитель : До 106 А.

• Максимальное рабочее напряжение : До 560 В или 700 В в зависимости от источника.

• Электрическая прочность изоляции : До 1850 В.

• Сопротивление контактов : Не более 5 мОм.

• Температурный диапазон эксплуатации : От -60°C до +100°C.

Применение:

Соединители 2РМ30Б32Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными (приборными), так и кабельными, и предназначены для внутреннего
