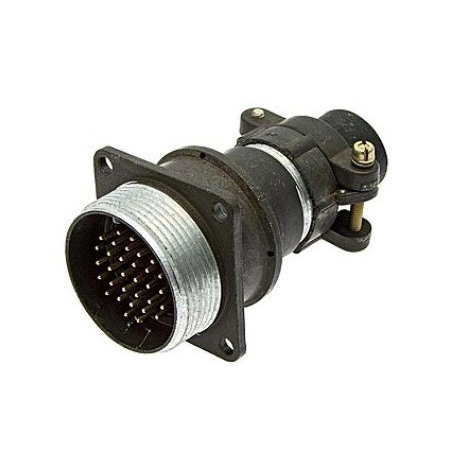

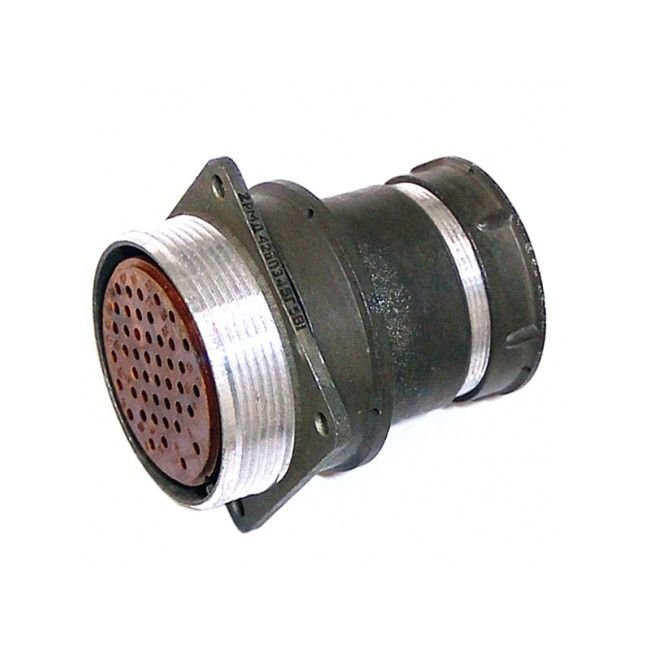

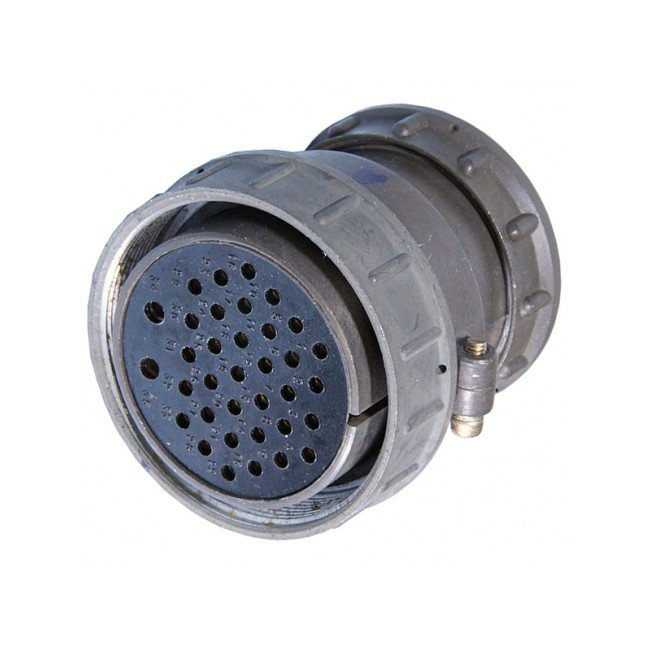

2РМ30Б32Ш1П1 76г «5»

Цена:

1100 ₽

В наличии: 28 шт.

ГЕ0.364.126 ТУ

Технические характеристики

2РМ30Б32Ш1П1

Разъём 2РМ30Б32Ш1П1 — это низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный по отечественному стандарту; он относится к приборным (блочным) вилкам без патрубка и предназначен для многоконтактного соединения в электро‑ и радиоаппаратуре.

Основное назначение

Соединители типа 2РМ используются в цепях постоянного и переменного тока (частотой до 3 МГц), в том числе в промышленной и военной аппаратуре, где требуется надёжное разъёмное соединение с резьбовой фиксацией.
Разъём 2РМ30Б32Ш1П1 применяется как приборная вилка — монтируется на корпусе устройства и соединяется с ответной розеткой того же типоразмера.

Расшифровка обозначения

По общему стандарту типоразмера 2РМ:

2РМ – низкочастотный цилиндрический разъём.
30 – условный размер корпуса (диаметр посадочного отверстия около 30 мм).
Б – блочный (приборный) корпус без левой резьбы.
32 – общее количество контактов в блоке разъёма.
Ш – часть соединителя вилка (в другом обозначении иногда используется Г – розетка).
1 – номер сочетания контактов (все контакты диаметром 1 мм).
П1 – вид патрубка и теплостойкости/исполнения (приборная часть, прямая конфигурация без патрубка, всеклиматическое исполнение УХЛ2.1 или аналогичное).

Электрические и климатические характеристики

Максимальное рабочее напряжение для серии 2РМ30 обычно до порядка 560…700 В постоянного или амплитудного переменного тока.
Ток на один контакт чаще всего в диапазоне 3–4 А , суммарный ток на весь соединитель может достигать десятков ампер в зависимости от конструкции и заполнения контактов.
Рабочая температура, как правило, от –60 до +100 °С , что обеспечивает применение в широком диапазоне климатических условий, включая УХЛ2.1.

Конструктивные особенности

Корпус блочный (приборный) без патрубков, монтируется в панель прибора; контактная часть рассчитана на монтаж проводников или выводов печатной платы.
Сочленение с ответной частью — резьбовое , с одношпоночной поляризацией , что исключает неправильное подключение и обеспечивает надёжную фиксацию и устойчивость к вибрациям.
Контакты в сочетании «1» имеют диаметр 1 мм , покрытие обычно серебряное (обозначение «В» в других модификациях), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Описание

2РМ30Б32Ш1П1

Разъём 2РМ30Б32Ш1П1: надёжное соединение для промышленной аппаратуры

Разъём 2РМ30Б32Ш1П1 относится к серии цилиндрических электрических соединителей, предназначенных для быстрого и надёжного подключения цепей питания, управления и передачи сигналов в составе промышленного, измерительного, транспортного и специального оборудования. Конструкция изделий данной категории рассчитана на эксплуатацию в условиях, где особенно важны механическая прочность, стабильность контакта и защита соединения от внешних воздействий.

Маркировка разъёма несёт важную техническую информацию. Обозначение «2РМ» указывает на принадлежность к распространённой серии круглых многоконтактных соединителей. Число «30» характеризует типоразмер корпуса, «Б» — конструктивное исполнение, а «32» связано с контактной частью разъёма. Символ «Ш» обычно обозначает штыревую часть, а индекс «П1» уточняет вариант исполнения и сочленения.

Особенности конструкции

Разъём 2РМ30Б32Ш1П1 выполнен в металлическом цилиндрическом корпусе. Такое решение обеспечивает устойчивость к механическим нагрузкам и помогает снизить влияние внешних электромагнитных помех на чувствительные сигнальные цепи. Контактная группа рассчитана на многократное соединение и разъединение при соблюдении требований эксплуатации.

Ключевые конструктивные особенности:

Цилиндрический металлический корпус повышенной прочности.
Многоконтактная схема для одновременного подключения нескольких электрических цепей.
Штыревые контакты, предназначенные для соединения с соответствующей розеточной частью.
Резьбовое или фиксируемое сочленение, уменьшающее риск самопроизвольного разъединения.
Поляризация, исключающая неправильную ориентацию при подключении.
Возможность применения в кабельных жгутах, приборных панелях и корпусах оборудования.

Где применяется 2РМ30Б32Ш1П1

Разъёмы этого типа востребованы в аппаратуре, где необходимо компактно объединить большое число проводников в одном интерфейсе. Они используются для коммутации силовых, управляющих и измерительных цепей, а также для организации разъёмных соединений внутри сложных электротехнических систем.

Типичные области применения:

Промышленная автоматика и системы управления.
Контрольно-измерительные приборы.
Электротехнические шкафы и распределительные устройства.
Испытательные стенды и лабораторное оборудование.
Транспортная, авиационная и специальная техника.
Системы связи, телеметрии и передачи сигналов.
Комплексные кабельные сборки и межблочные соединения.

На что обратить внимание при подборе

При использовании 2РМ30Б32Ш1П1 важно проверять не только общее обозначение, но и полную совместимость с ответной частью. Для корректной работы соединения должны совпадать типоразмер корпуса, расположение и число контактов, вид контактной части, способ монтажа, ключевое положение и исполнение хвостовика или кабельного ввода.

Также необходимо учитывать:

Номинальный ток и допустимое напряжение для каждого контакта.
Сечение подключаемых проводников.
Требования к защите от пыли, влаги, вибраций и ударов.
Температурный диапазон эксплуатации оборудования.
Способ заделки проводов — пайка, обжим или иной предусмотренный вариант.
Необходимость экранирования кабеля и обеспечения электрической непрерывности корпуса.
Совместимость с ответной частью конкретной серии 2РМ.

Значение правильного монтажа

Надёжность разъёмного соединения определяется не только характеристиками самого изделия, но и качеством монтажа. Контакты должны быть правильно заделаны, проводники — иметь необходимую разгрузку от натяжения, а корпус — быть надёжно зафиксирован. При использовании в вибронагруженной аппаратуре особенно важны соблюдение момента затяжки соединения, корректная сборка кабельного ввода и исключение перегиба жил у контактной группы.

Перед вводом оборудования в эксплуатацию рекомендуется проверить соответствие распайки схеме, отсутствие замыканий между соседними контактами, целостность изоляции и надёжность фиксации ответных частей.

Итог

2РМ30Б32Ш1П1 — это специализированный многоконтактный разъём для построения прочных, компактных и обслуживаемых электрических соединений. Его применение позволяет упростить монтаж кабельных жгутов, повысить удобство обслуживания аппаратуры и обеспечить устойчивое соединение электрических цепей в сложных условиях эксплуатации. При подборе разъёма решающими факторами остаются точность маркировки, совместимость с ответной частью и соответствие электрических параметров требованиям конкретного оборудования.
