2РМ30Б32Ш1А1

Цена:

3050 ₽

Технические характеристики

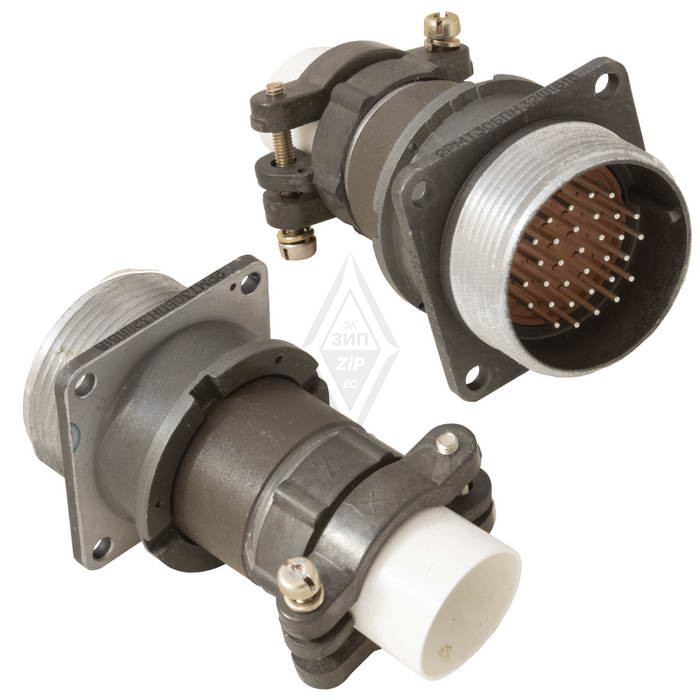

2РМ30Б32Ш1А1 — это блочная электрическая вилка из серии разъёмов 2РМ, рассчитанная на внутренний объёмный монтаж в электронной и электротехнической аппаратуре.

2РМ30Б32Ш1А1 предназначена для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, используется преимущественно внутри приборов и блоков радиоэлектронной аппаратуры, где требуется надёжный разъёмный контакт. Разъём относится к приборному (блочному) исполнению и подходит для монтажа в ограниченном объёме, например, в панелях печатных плат или в корпусах блоков.

2РМ — тип электрического соединителя (ряд разъёмов 2РМ).
30 — условный размер корпуса.
Б — блочное (приборное) исполнение корпуса.
32 — количество контактов.
Ш1А1 — вилка с коническими штыревыми контактами диаметром порядка 1 мм с золотым покрытием.

Токовая нагрузка на одиночный контакт — до 4 А.
Суммарная токовая нагрузка на соединитель — до 106 А.
Максимальное рабочее напряжение — 560 В.
Электрическая прочность изоляции — порядка 1850 В при нормальных условиях.

Рабочий диапазон температур — от −60 до +100 °C, с возможностью смены температур до +180 °C.
Климатическое исполнение — рассчитано на умеренный и холодный климат (УХЛ2.1), с высокой влажностью (до 98% при +25 °C).
Разъём выдерживает интенсивную вибрацию (до 490 м/с² в диапазоне 1–5000 Гц), многократные удары до 1000 м/с² и одиночные удары до 5000 м/с², а также линейное ускорение до 2000 м/с².

Разъём имеет резьбовое сочленение, поляризацию корпусов по одной шпонке; масса составляет около 28,5 г. Тип контактов — штыревые, диаметром 1 мм, с золотым покрытием, что обеспечивает хорошую проводимость и коррозионную стойкость.

Описание

Назначение разъёма 2РМ30Б32Ш1А1

2РМ30Б32Ш1А1 — это блочная электрическая вилка из серии разъёмов 2РМ, рассчитанная на внутренний объёмный монтаж в электронной и электротехнической аппаратуре. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и применяется преимущественно внутри приборов и блоков радиоэлектронной аппаратуры, где требуется надёжный разъёмный контакт.

Разъём относится к приборному (блочному) исполнению и подходит для монтажа в ограниченном объёме, например в панелях печатных плат или в корпусах блоков. Основная задача изделия — обеспечить электрическое соединение между отдельными узлами, модулями и кабельными сборками внутри аппаратуры, сохраняя работоспособность при воздействии вибрации, ударов и перепадов температуры.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ30Б32Ш1А1 построена по принятой для этой серии схеме и несёт информацию о типе, размере и исполнении соединителя. Ниже приведены основные элементы обозначения.

2РМ — тип электрического соединителя, то есть ряд разъёмов 2РМ.
30 — условный размер корпуса.
Б — блочное (приборное) исполнение корпуса.
32 — количество контактов.
Ш1А1 — вилка с коническими штыревыми контактами диаметром порядка 1 мм с золотым покрытием.

Разъём имеет резьбовое сочленение и поляризацию корпусов по одной шпонке, что исключает неправильное подключение и обеспечивает стабильное положение ответной части. Масса изделия составляет около 28,5 г. Тип контактов — штыревые, диаметром 1 мм, с золотым покрытием, что обеспечивает хорошую проводимость и коррозионную стойкость.

Технические характеристики

Электрические и эксплуатационные параметры разъёма 2РМ30Б32Ш1А1 определяют области его применения и допустимые режимы работы. Подтверждённые значения приведены ниже.

Токовая нагрузка на одиночный контакт — до 4 А.
Суммарная токовая нагрузка на соединитель — до 106 А.
Максимальное рабочее напряжение — 560 В.
Электрическая прочность изоляции — порядка 1850 В при нормальных условиях.
Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, с возможностью смены температур до плюс 180 градусов Цельсия.

Перечисленные параметры позволяют использовать соединитель в цепях как постоянного, так и переменного тока с частотой до 3 МГц. Сочетание относительно высокого рабочего напряжения и значительной суммарной токовой нагрузки делает изделие пригодным для коммутации групп цепей в пределах одного блока.

Условия эксплуатации и устойчивость к внешним воздействиям

Климатическое исполнение разъёма рассчитано на умеренный и холодный климат (УХЛ2.1) и допускает работу при высокой влажности — до 98 процентов при плюс 25 градусах Цельсия. Это означает, что изделие может применяться в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на открытом воздухе под навесом и в других условиях с повышенной влажностью.

Механическая стойкость соединителя также нормирована. Разъём выдерживает интенсивную вибрацию до 490 метров на секунду в квадрате в диапазоне от 1 до 5000 Гц, многократные удары до 1000 метров на секунду в квадрате и одиночные удары до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Такие показатели характерны для аппаратуры, работающей на подвижных объектах и в условиях тряски.

Области применения

Благодаря приборному исполнению и набору характеристик разъём 2РМ30Б32Ш1А1 востребован там, где требуется компактное, но механически прочное разъёмное соединение. Наиболее типичные случаи применения перечислены ниже.

Коммутация внутренних цепей блоков радиоэлектронной аппаратуры.
Соединение модулей и узлов внутри корпусов приборов.
Монтаж в панелях печатных плат и на шасси блоков.
Подключение кабельных сборок к блокам при ограниченном объёме для монтажа.

Ключевые преимущества изделия — резьбовое сочленение с поляризацией по шпонке, золотое покрытие штыревых контактов и устойчивость к вибрации, ударам и широкому диапазону температур. Эти свойства обеспечивают надёжный разъёмный контакт на протяжении всего срока службы аппаратуры.
