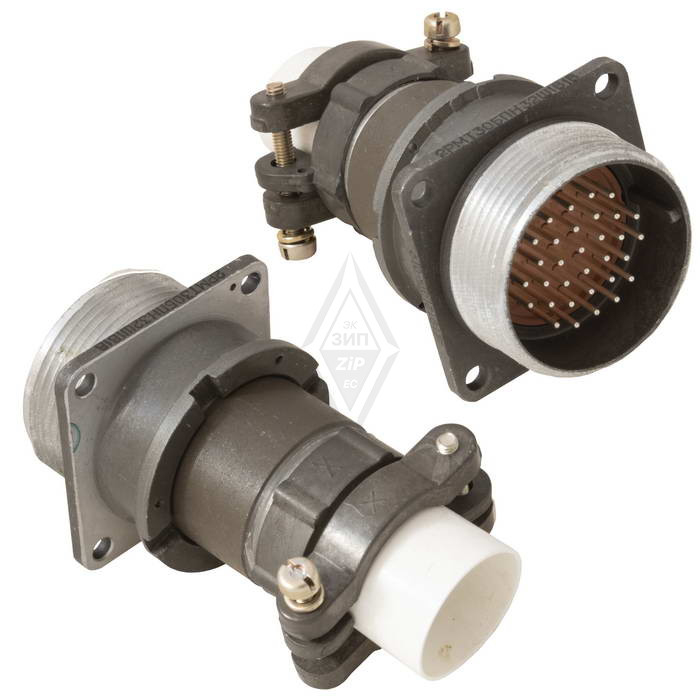

Назначение соединителя 2РМ30Б32Ш1А1

Соединитель 2РМ30Б32Ш1А1 представляет собой блочную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, то есть для соединения проводников и узлов внутри приборов, блоков и шкафов, где требуется компактное и надёжное электрическое сочленение.

Конструкция относится к типу приборных соединителей серии 2РМ. Такие изделия востребованы в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании, где важны стабильность контакта, стойкость к вибрации и широкий диапазон рабочих температур.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ30Б32Ш1А1 содержит полную информацию о конструкции и исполнении изделия:

• 2РМ — тип соединителя;
• 30 — условный размер корпуса;
• Б — блочный (приборный) тип корпуса;
• 32 — количество контактов;
• Ш — тип соединителя «вилка»;
• 1 — обозначение сочетания контактов с диаметром 1 мм;
• А — золотое покрытие контактов;
• 1 — теплостойкость до +100 градусов Цельсия.

Сочленение корпусов резьбовое, поляризация одношпоночная, что исключает неправильное подключение и обеспечивает надёжную фиксацию ответной части. Габаритные размеры соединителя составляют 38 на 38 на 25 мм, масса не превышает 28,5 г.

Технические характеристики

Электрические параметры изделия подтверждены для работы в цепях постоянного и переменного тока с частотой до 3 МГц:

• токовая нагрузка на одиночный контакт — до 4 А;
• максимальная суммарная токовая нагрузка на соединитель — до 106 А;
• максимальное рабочее напряжение — 560 В;
• максимальное испытательное напряжение — до 1850 В в нормальных условиях;
• сопротивление контактов — не более 5 мОм;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Низкое сопротивление контактов и высокая изоляционная прочность делают соединитель пригодным как для силовых, так и для слаботочных цепей внутри аппаратуры.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических и механических условиях:

• рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
• повышенная относительная влажность при +25 градусах Цельсия — до 98 процентов;
• допустимая синусоидальная вибрация — диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 метров на секунду в квадрате;
• механический удар многократного действия — пиковое ударное ускорение до 1000 метров на секунду в квадрате.

Сочетание золотого покрытия контактов и теплостойкого исполнения обеспечивает стабильность параметров при перепадах температур и повышенной влажности, что важно для аппаратуры, эксплуатируемой в неотапливаемых помещениях и на подвижных объектах.

Область применения

Благодаря блочному исполнению и 32 контактам соединитель 2РМ30Б32Ш1А1 применяется для объёмного монтажа внутри блоков радиоэлектронной аппаратуры, пультов управления, измерительных и испытательных стендов, а также в составе промышленного оборудования. Резьбовое сочленение и одношпоночная поляризация позволяют использовать изделие там, где требуется частая разборка и повторное подключение без потери качества контакта.

Изделие подходит для цепей с максимальным рабочим напряжением до 560 В и частотой до 3 МГц, что охватывает большинство задач питания и передачи сигналов внутри приборных корпусов.
