Назначение разъёма 2РМ30Б32Г1В1Б

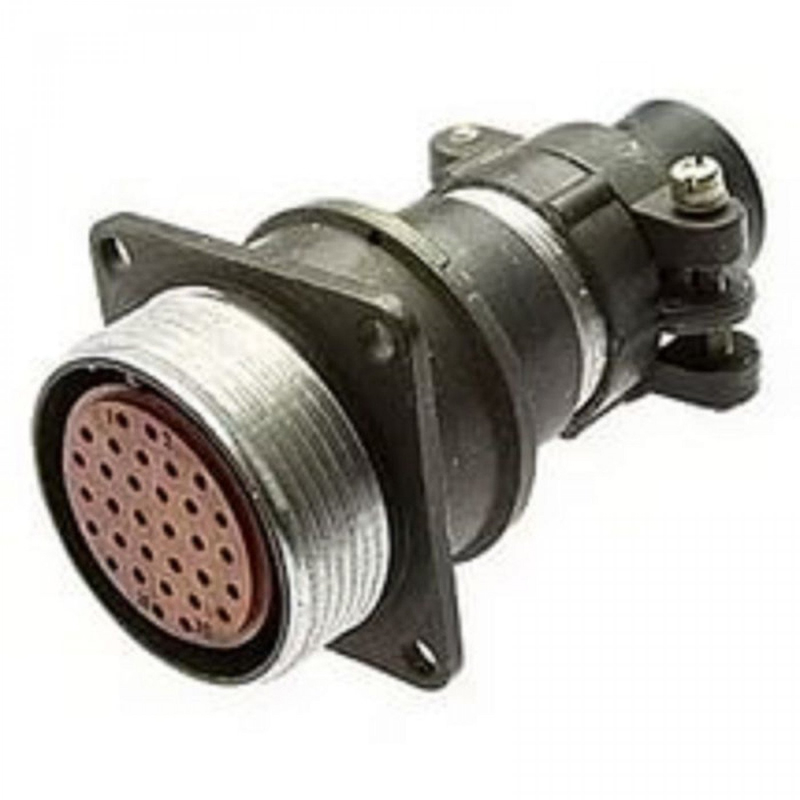

2РМ30Б32Г1В1Б — это приборная розетка цилиндрического низкочастотного разъёма серии 2РМ, предназначенная для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие применяется во внутренних цепях приборов и оборудования, где требуется высокая надёжность соединения, стойкость к вибрациям и экстремальным температурам.

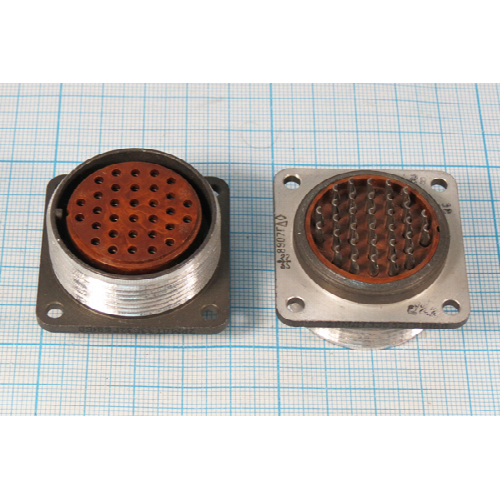

Артикул позиции — 673, категория — 2РМ3. Конструкция относится к блочному (приборному) типу корпуса без патрубка, что позволяет монтировать розетку непосредственно на корпусе прибора или блока аппаратуры.

Расшифровка маркировки

Обозначение 2РМ30Б32Г1В1Б построено по стандартной схеме маркировки соединителей серии 2РМ и содержит следующие сведения:

• 2РМ — тип соединителя, негерметичное исполнение;
• 30 — посадочный диаметр корпуса 30 миллиметров;
• Б — блочный (приборный) тип корпуса без патрубка;
• 32 — количество контактов;
• Г1 — розетка (гнездо) первого сочетания;
• В1 — всеклиматическое исполнение;
• Б — дополнительная модификация.

Подтверждённые технические характеристики

Розетка имеет 32 извлекаемых контакта диаметром 1,0 миллиметра. Максимальная токовая нагрузка составляет до 4 ампер на контакт и до 106 ампер на весь соединитель при напряжении до 560 вольт. Контакты выполнены извлекаемыми, что упрощает обслуживание и замену при необходимости.

Электрические параметры соединителя:

• сопротивление контакта — не более 0,005 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 560 В;
• токовая нагрузка — до 4 А на контакт, до 106 А на весь соединитель.

Рабочая температура окружающей среды — от минус 60 градусов до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.

Механическая стойкость

Разъём выдерживает вибрацию с частотой от 1 до 5000 герц и ускорением до 490 метров на секунду в квадрате. Механические удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 1000 метров на секунду в квадрате. Линейное ускорение — до 2000 метров на секунду в квадрате.

Ресурс и сохраняемость

• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500;
• срок сохраняемости — 15 лет.

Область применения

2РМ30Б32Г1В1Б применяется во внутренних цепях приборов и оборудования, где требуется высокая надёжность соединения. Благодаря стойкости к вибрациям, механическим ударам и экстремальным температурам такие разъёмы востребованы в промышленной электронике и аппаратуре. Всеклиматическое исполнение В1 допускает эксплуатацию в различных климатических условиях.

Блочный корпус без патрубка делает розетку удобной для установки на приборных панелях и в составе блоков, а 32 контакта обеспечивают передачу большого числа сигналов и цепей питания через одно соединение.
