Назначение соединителя 2РМ30Б32Г1В1Б

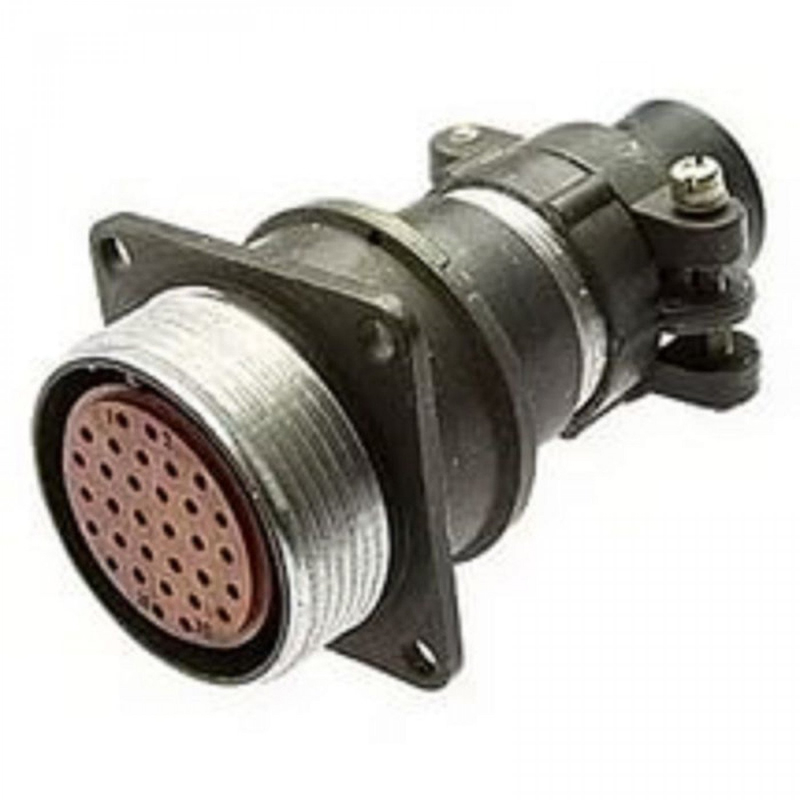

Соединитель 2РМ30Б32Г1В1Б входит в серию электрических соединителей типа 2РМ и представляет собой приборную (блочную) розетку. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — внутренний монтаж, то есть установка на шасси, блоках и панелях аппаратуры, где требуется компактное неразъёмное со стороны корпуса подключение ответной части.

Серия 2РМ включает различные модификации, в том числе 2РМТ и 2РМД. Соединители этой серии применяются в различных климатических условиях и допускают работу как с экранированными, так и с неэкранированными кабелями. Розетка имеет одношпоночную поляризацию корпусов, что исключает неправильное сочленение с ответной вилкой.

Расшифровка обозначения 2РМ30Б32Г1В1Б

Обозначение изделия построено по стандартной для серии 2РМ схеме и несёт в себе основные конструктивные и эксплуатационные признаки:

• 2РМ — тип соединителя;
• 30 — условный размер корпуса;
• Б — приборный (блочный) вид корпуса, без патрубка;
• 32 — количество контактов;
• Г — часть соединителя: розетка;
• 1 — сочетание контактов: все контакты диаметром 1,0 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость: работа при температуре до 100 градусов Цельсия;
• Б в конце обозначения — корпус блочный (приборный) без левой резьбы.

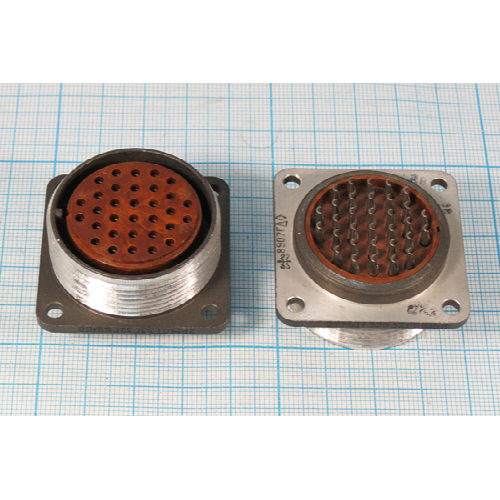

Таким образом, 2РМ30Б32Г1В1Б — это приборная розетка с 32 контактами диаметром 1,0 мм, с серебряным покрытием контактов, без патрубка и без левой резьбы на корпусе.

Подтверждённые технические характеристики

Для розетки 2РМ30Б32Г1В1Б заявлены следующие параметры. Рабочее напряжение — не более 560 В. Максимальная токовая нагрузка на одиночный контакт — не более 4 А. Максимальная общая токовая нагрузка — не более 106 А. Сопротивление контактов — не более 5,0 мОм. Ёмкость между контактами — не более 6 пФ. Сопротивление изоляции — не менее 5000 МОм. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Ресурсные показатели также нормированы: минимальная наработка — не менее 1000 часов, максимальное количество сочленений-расчленений — 500 раз. Материал контактов может быть золото, серебро или палладий; для данного обозначения указано покрытие контактов серебром.

Сводная таблица основных параметров

• Тип: 2РМ;
• Часть соединителя: розетка приборная (блочная);
• Условный размер корпуса: 30;
• Число контактов: 32;
• Диаметр контактов: 1,0 мм;
• Покрытие контактов: серебро;
• Патрубок: отсутствует;
• Левая резьба на корпусе: отсутствует;
• Поляризация: одношпоночная.

Применение и совместимость

Розетка 2РМ30Б32Г1В1Б применяется для внутреннего монтажа в аппаратуре, работающей в различных климатических условиях. Она подходит для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и может использоваться с экранированными или неэкранированными кабелями.

Для сочленения с данной розеткой применяются ответные части — вилки серии 2РМ. В качестве ответных частей указаны, в частности, модели 2РМ30К32Ш1А1, 2РМ30К32Ш1В1 и другие вилки соответствующего типоразмера. При подборе ответной части следует учитывать условный размер корпуса 30, число и диаметр контактов, а также тип корпуса и покрытие контактов.

Изделие относится к категории 2РМ3. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует, заполненные характеристики VirtueMart не приведены. Все перечисленные сведения основаны на имеющемся описании товара с артикулом 672.
