Назначение разъёма 2РМ30Б32Г1В1

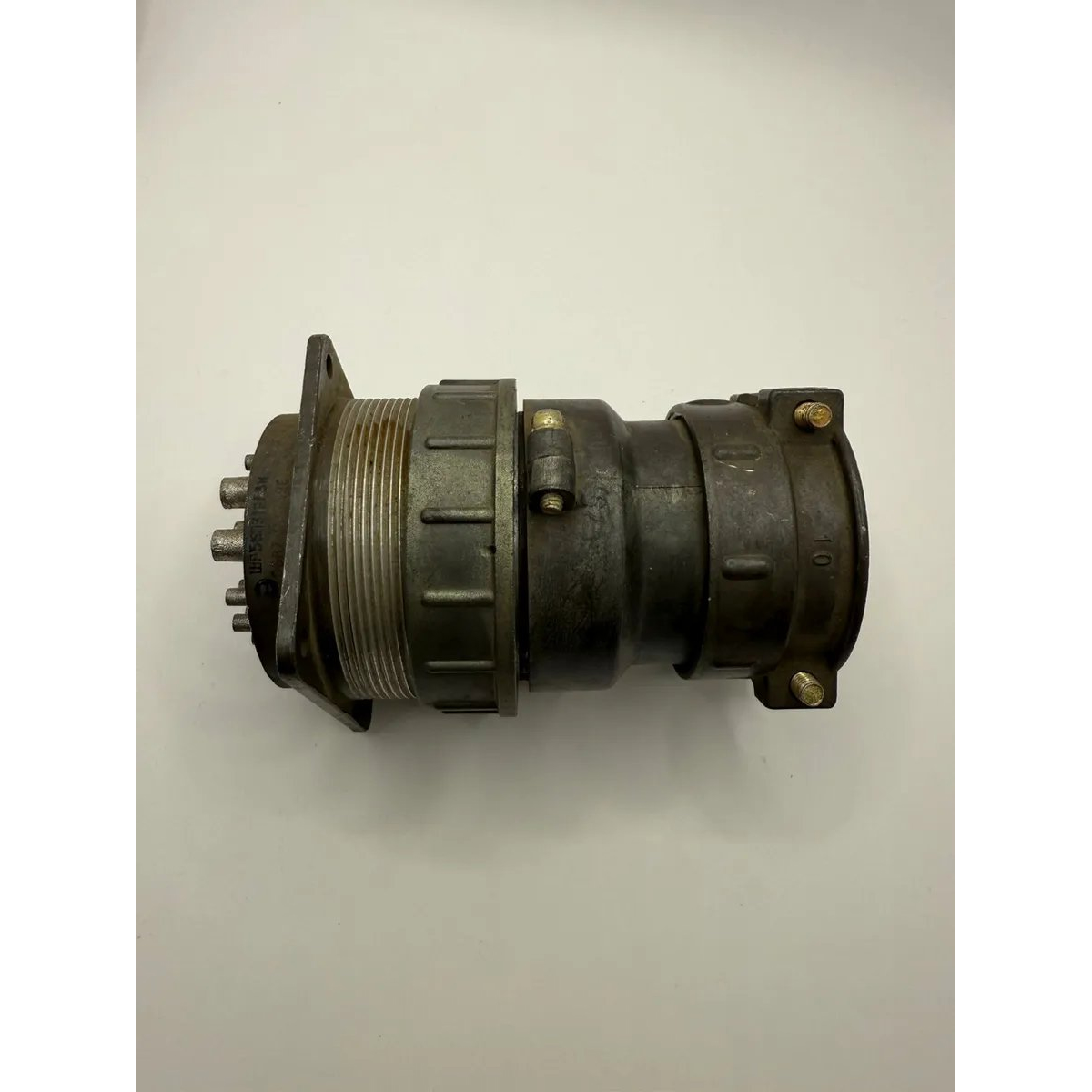

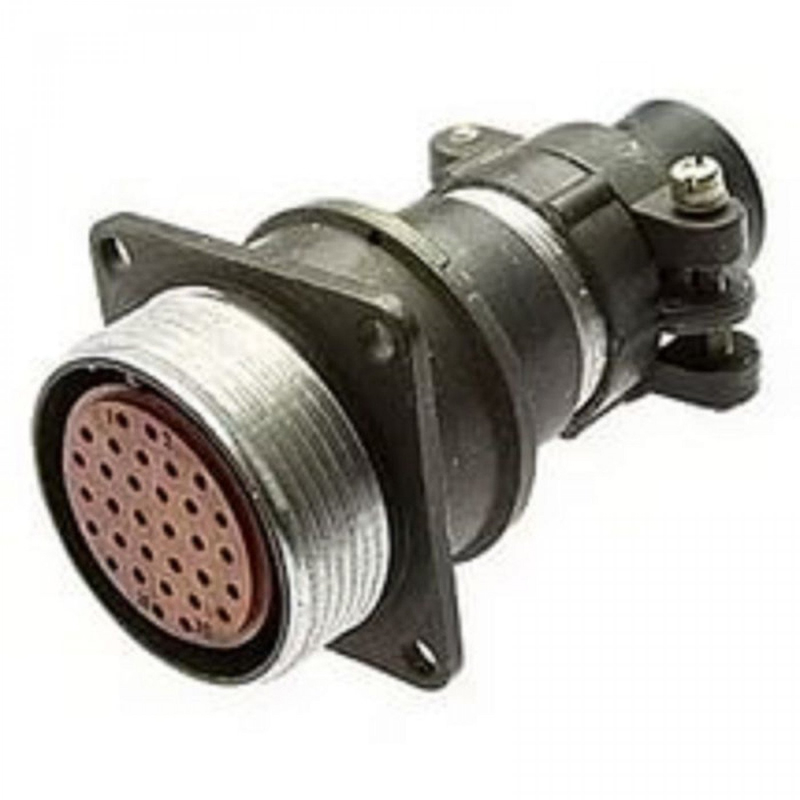

Разъём 2РМ30Б32Г1В1 производства Элекон — это цилиндрический низкочастотный электрический соединитель ряда 2РМ, выполненный в виде приборной розетки с 32 контактами. Он относится к так называемым «блокам» серии 2РМ и предназначен для коммутации электрических цепей в приборах и аппаратуре, в том числе в условиях промышленного и военно-промышленного оборудования. Изделие рассчитано на соединение с соответствующей вилкой 2РМ того же сочетания контактов.

Категория товара — 2РМ3, артикул — 670. Краткое описание в каталоге не указано, поэтому ниже приведены подтверждённые сведения о конструкции, параметрах и области применения.

Конструкция и материалы

Корпус разъёма выполнен из металла, изолятор — из карболита. Контакты имеют прямое исполнение и предназначены под пайку на кабель. Розетка негерметичная, приборного типа, без патрубка. Общее число контактов — 32.

Расшифровка обозначения модели:

• 2РМ — серия цилиндрических низкочастотных соединителей.
• 30 — условный размер, диаметр посадочного места около 30 мм.
• Б32 — блочная розетка с 32 контактами.
• Г1 — сочетание контактов и тип монтажа (приборная розетка без патрубка, под пайку на кабель).
• В1 — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и влажности.

Основные технические характеристики

Ниже перечислены подтверждённые электрические и эксплуатационные параметры разъёма.

• Рабочее напряжение — до 560 В; часто указывается диапазон примерно 560–700 В для постоянного и переменного тока.
• Максимальный ток на один контакт — до 3–4 А.
• Суммарный ток на весь разъём может достигать порядка 100–150 А в зависимости от сочетания контактов и условий эксплуатации.
• Сопротивление контакта — не более нескольких миллиом (около 0,005 Ом).
• Сопротивление изоляции — не менее нескольких тысяч мегом при нормальных климатических условиях.
• Температура окружающей среды — обычно от минус 60 °C до плюс 100…200 °C в зависимости от конкретного исполнения и смены температур.

Устойчивость к внешним воздействиям и ресурс

Разъём выдерживает воздействие вибрации, линейных ускорений и одиночных ударов, что позволяет использовать его в подвижных и виброопасных объектах. Минимальный срок сохраняемости составляет порядка 15 лет, наработка — порядка 1000 часов. Число сочленений-расчленений — не менее нескольких сотен операций.

Применение

Благодаря металлическому корпусу, карболитовому изолятору, всеклиматическому исполнению В1 и широкому температурному диапазону разъём 2РМ30Б32Г1В1 применяется для коммутации электрических цепей в приборах и аппаратуре промышленного и военно-промышленного назначения, в том числе на подвижных и виброопасных объектах. Монтаж выполняется пайкой на кабель; соединение производится с ответной вилкой 2РМ с аналогичным сочетанием контактов.
