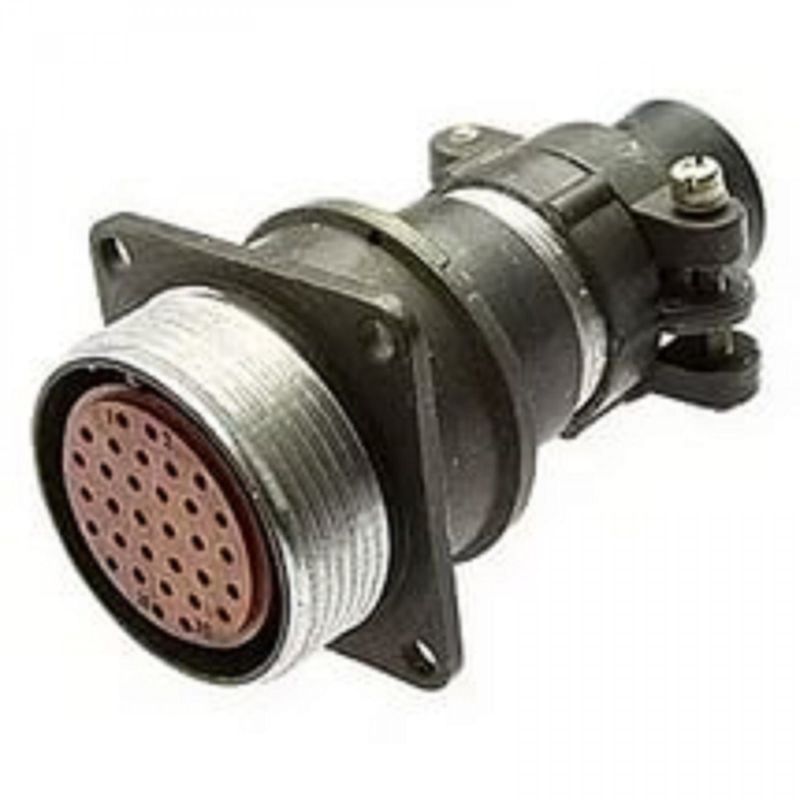

Назначение розетки 2РМ30Б32Г1В1

2РМ30Б32Г1В1 — это 32-контактная негерметичная приборная розетка цилиндрического типа из серии 2РМ. Изделие предназначено для электрических соединений в цепях переменного и постоянного тока и применяется в различных промышленных и технических системах для надёжного подключения проводов сечением до 0,5 квадратного миллиметра.

Розетка относится к классу приборных соединителей, то есть устанавливается непосредственно на корпусе аппаратуры, щита или блока и служит для подключения ответной части — кабельной вилки. Негерметичное исполнение означает, что изделие не рассчитано на работу под водой или при прямом воздействии жидкостей под давлением, однако в сочленённом состоянии соединитель обеспечивает пылезащиту.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии 2РМ и содержит полную информацию о конструкции:

• 2РМ — серия цилиндрических приборных соединителей;
• 30 — посадочный диаметр корпуса, равный 30 миллиметрам;
• Б — блочный тип корпуса;
• 32 — количество контактов в соединителе;
• Г — исполнение розетки (гнездо);
• 1В1 — сочетание контактов.

Основные технические характеристики

Электрические параметры розетки рассчитаны на работу в цепях с достаточно высоким напряжением и умеренными токами. Рабочее напряжение достигает 560 вольт, а предельно допустимое значение составляет 700 вольт. Максимальная токовая нагрузка на один контакт равна 4 амперам, общая нагрузка на соединитель — до 106 ампер.

Диаметр контактов составляет 1,0 миллиметр. Сопротивление одного контакта не превышает 0,005 ома, что обеспечивает минимальные потери при передаче сигнала и питания. Сопротивление изоляции в нормальных условиях составляет не менее 5000 мегаом.

Условия эксплуатации

Рабочая температура окружающей среды — от минус 60 градусов до плюс 100 градусов Цельсия. Допускается кратковременный нагрев контактов до плюс 180 градусов. Розетка сохраняет работоспособность при пониженном давлении вплоть до 133,32 умноженного на 10 в минус двенадцатой степени паскаля, что соответствует условиям работы в высотной и космической аппаратуре.

Соединитель устойчив к вибрациям в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате.

Конструкция и материалы

Корпус розетки изготовлен из металла, изолятор выполнен из карболита, а контакты имеют серебряное покрытие, обеспечивающее надёжное и стабильное соединение с низким переходным сопротивлением.

Ресурс изделия определяется следующими показателями: минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет, количество циклов сочленения и расчленения — до 500.

Область применения

Розетки серии 2РМ применяются в аппаратуре, работающей в жёстких климатических условиях, включая пониженное давление и широкий диапазон температур. Они подходят для использования в электрических цепях с частотой до 3 мегагерц и обеспечивают пылезащиту в соединённом состоянии.

Типовые области применения включают промышленное оборудование, измерительные приборы, системы автоматики и другие технические устройства, где требуется компактное многоконтактное соединение с высокой стойкостью к механическим нагрузкам.
