Назначение и область применения

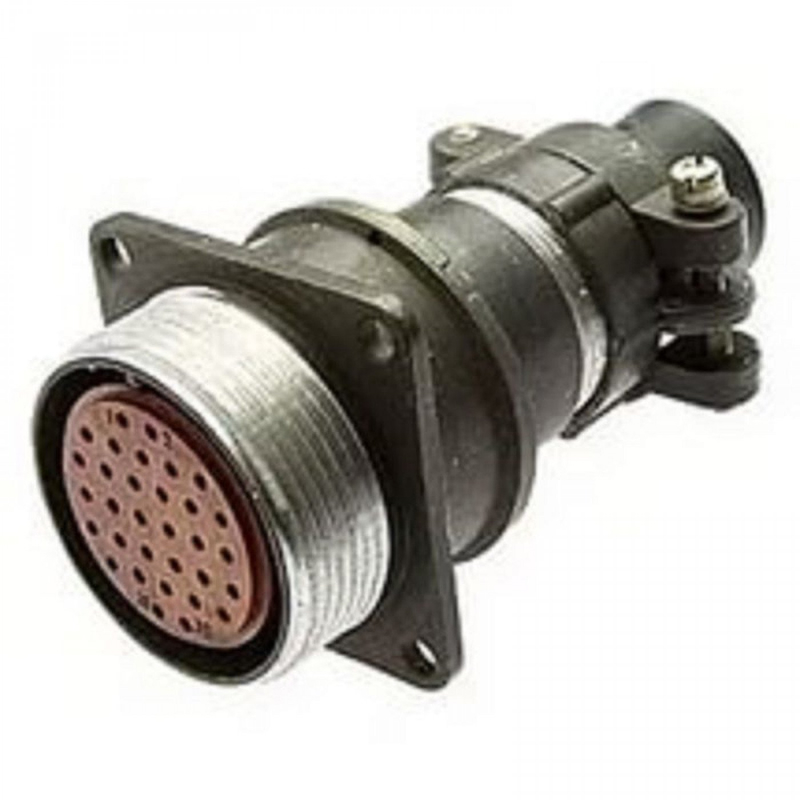

2РМ30Б32Г1В1 (ОС2РМ30Б32Г1В1) — это 32-контактная негерметичная приборная розетка серии 2РМ, предназначенная для электрического соединения цепей в составе радиоэлектронной и электротехнической аппаратуры. Изделие относится к группе цилиндрических низкочастотных разъёмов малых размеров и применяется там, где требуется компактное, надёжное и многократно разъединяемое соединение с большим числом контактов.

Розетка рассчитана на эксплуатацию в составе приборов, блоков и кабельных сборок, работающих при напряжениях до 560 В переменного и постоянного тока. Благодаря теплостойкости до +100 градусов Цельсия она может использоваться в аппаратуре с повышенным тепловыделением, а диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять её в жёстких климатических условиях.

Конструктивные особенности

Корпус розетки имеет посадочный диаметр 30 мм. Тип корпуса — блочный, то есть приборный: изделие предназначено для монтажа на корпусе прибора или блока. Соединитель обеспечивает коммутацию 32 извлекаемых контактов диаметром 1,0 мм. Контакты выполнены с серебряным покрытием, что снижает переходное сопротивление и повышает стабильность электрического соединения.

Корпусные детали изготовлены из алюминиевого сплава, что уменьшает массу изделия при сохранении механической прочности. Сопротивление изоляции составляет не менее 1000 МОм. Максимальная токовая нагрузка достигает 4 А на каждый контакт и до 106 А на соединитель в целом.

Технические характеристики

• Тип изделия: приборная розетка серии 2РМ, негерметичная.
• Количество контактов: 32, все извлекаемые, диаметром 1,0 мм.
• Посадочный диаметр корпуса: 30 мм.
• Тип корпуса: блочный (приборный).
• Покрытие контактов: серебро.
• Материал корпусных деталей: алюминиевый сплав.
• Максимальный ток на контакт: до 4 А.
• Максимальный ток на соединитель: до 106 А.
• Рабочее напряжение: до 560 В переменного и постоянного тока.
• Сопротивление изоляции: не менее 1000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.

Расшифровка обозначения

Маркировка 2РМ30Б32Г1В1 читается последовательно и отражает ключевые параметры изделия.2РМ — тип соединителя: электрический низкочастотный цилиндрический негерметичный.

1. 2РМ — тип соединителя: электрический низкочастотный цилиндрический негерметичный.
2. 30 — посадочный диаметр корпуса розетки, равный 30 мм.
3. Б — тип корпуса: блочный (приборный).
4. 32 — количество контактов.
5. Г — вид соединителя: розетка (гнездо).
6. 1 — сочетание контактов по их диаметрам, все контакты диаметром 1,0 мм.
7. В — вид покрытия контактов: серебро.
8. 1 — максимально допустимая температура окружающей среды: плюс 100 градусов Цельсия.

Совместимость и ответные части

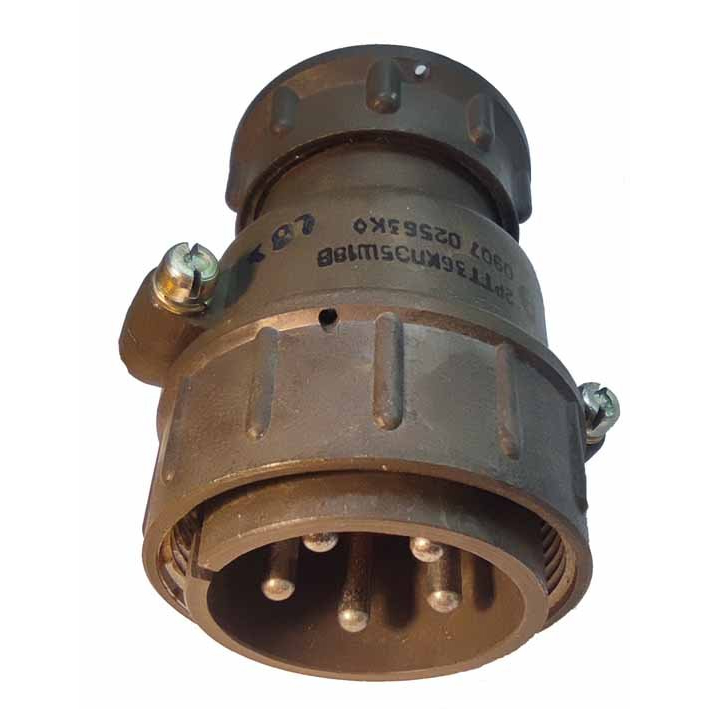

Ответными частями для розетки 2РМ30Б32Г1В1 являются вилки соответствующих исполнений серии 2РМ и 2РМТ. К ним относятся:

• 2РМ30К32Ш1А1;
• 2РМ30К32Ш1В1;
• 2РМ30КПН32Ш1А1;
• 2РМ30КПН32Ш1В1;
• 2РМ30КПЭ32Ш1А1;
• 2РМ30КПЭ32Ш1В1;
• 2РМ30КУН32Ш1В1;
• 2РМ30КУЭ32Ш1В1;
• 2РМТ30К32Ш1А1В;
• 2РМТ30К32Ш1В1В;
• 2РМТ30КПН32Ш1А1В;
• 2РМТ30КПН32Ш1В1В;
• 2РМТ30КПЭ32Ш1А1В;
• 2РМТ30КПЭ32Ш1В1В;
• 2РМТ30КУН32Ш1А1В;
• 2РМТ30КУН32Ш1В1В;
• 2РМТ30КУЭ32Ш1А1В;
• 2РМТ30КУЭ32Ш1В1В.

При подборе ответной части следует учитывать исполнение вилки и её назначение, чтобы обеспечить корректное сочленение с розеткой по числу контактов, их диаметру и типу корпуса.

Применение и эксплуатационные качества

Розетка 2РМ30Б32Г1В1 применяется для подключения блоков и приборов к кабельным линиям, для межблочной коммутации и для организации разъёмных соединений в аппаратуре, где требуется до 32 отдельных цепей. Извлекаемые контакты упрощают монтаж и обслуживание: при необходимости контакт можно заменить без замены всего соединителя.

Ресурс изделия рассчитан на 500 сочленений-расчленений, минимальная наработка составляет 1000 часов, а срок сохраняемости — не менее 15 лет. Сочетание алюминиевого корпуса, серебряных контактов и широкого температурного диапазона делает розетку пригодной для длительной эксплуатации в составе ответственной аппаратуры. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги и должно использоваться в защищённых объёмах приборов и блоков.
