Назначение разъёма 2РМ30Б24Ш1В1

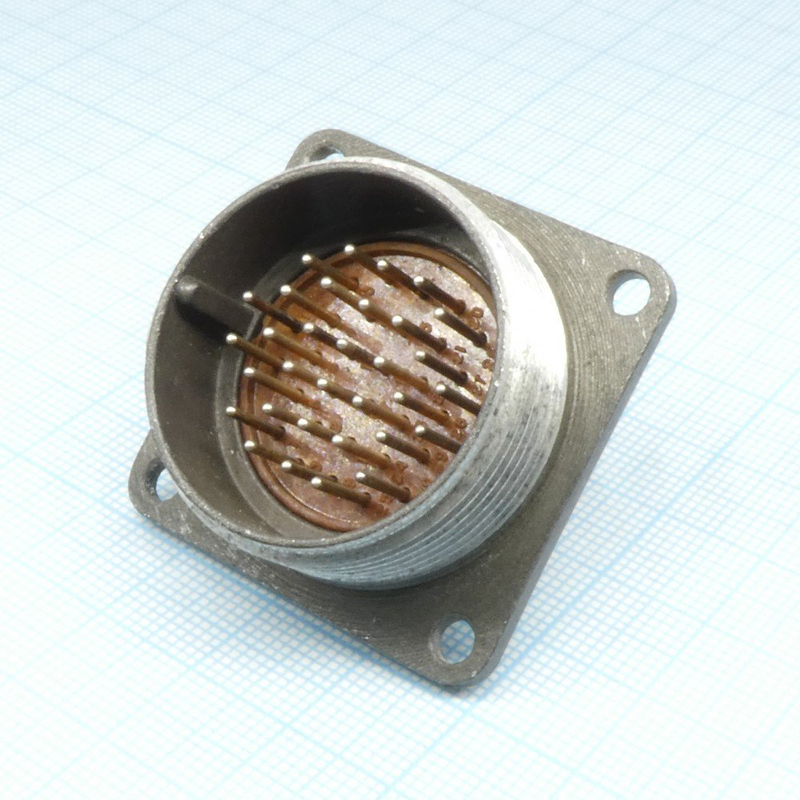

2РМ30Б24Ш1В1 — цилиндрический низкочастотный разъём серии 2РМ с блочным корпусом в приборном (вилочном) исполнении на 24 контакта. Изделие предназначено для коммутации цепей постоянного и переменного тока в аппаратуре общего и специального назначения. Резьбовое сочленение обеспечивает надёжный механический контакт ответных частей и устойчивость соединения к вибрационным и ударным нагрузкам.

Блочное исполнение корпуса рассчитано на установку на панель или шасси, что делает разъём удобным для приборной сборки, где требуется жёсткая фиксация вилки на корпусе оборудования и подключение кабельной части со стороны ответного разъёма.

Расшифровка маркировки

Обозначение 2РМ30Б24Ш1В1 построено по стандартной схеме серии 2РМ, и каждый знак несёт конкретную информацию о конструкции и исполнении изделия:

• 2РМ — серия низкочастотных цилиндрических соединителей с резьбовым сочленением.
• 30 — условный размер корпуса, посадочный диаметр порядка 30 мм (типовой размер для серии 2РМ30).
• Б — блочный тип корпуса, то есть приборное исполнение для установки на панель или шасси.
• 24 — количество контактов в разъёме (24 пина).
• Ш — вилка (штепсельная часть) со штыревыми контактами.
• 1 — вариант сочетания диаметров контактов; для обозначения «1» в серии 2РМ и 2РМД обычно все контакты имеют диаметр 1 мм.
• В — серебряное покрытие контактов, обеспечивающее улучшенный контакт и пониженное переходное сопротивление.
• 1 — исполнение по теплостойкости до +100 °C, то есть стандартная теплостойкость для серии 2РМ и 2РМД.

Электрические характеристики

По типовым данным для разъёмов корпуса 30 с контактами диаметром 1–1,5 мм (в том числе для близких исполнений 2РМ30Б32Ш1В1 и 2РМД30Б24Ш5В1В) приводятся следующие параметры:

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на один контакт — около 7–8 А для контактов диаметром 1–1,5 мм.
• Максимальный суммарный ток на соединитель для 24 контактов диаметром 1,5 мм в аналогичном исполнении — порядка 140 А; для контактов диаметром 1 мм значение меньше, но того же порядка по удельной нагрузке.
• Сопротивление изоляции — не менее 1000–5000 МОм в зависимости от конкретного стандарта и серии.
• Электрическая прочность изоляции — испытательное напряжение около 1850 В при рабочем напряжении 560 В (по данным для серии 2РМТ30, что типично и для 2РМ30).

Климатическая и механическая стойкость

По паспортам серии 2РМ и 2РМТ для корпусов типоразмера 30 указываются следующие типовые значения:

• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Всеклиматическое исполнение (буква «В» в ряде описаний означает всеклиматическое исполнение разъёма).
• Минимальная наработка — порядка 5000 часов.
• Количество сочленений и расчленений — около 500 циклов.
• Устойчивость к вибрации и ударам: для аналогичных 2РМТ30 заявлена выдержка многократных и одиночных ударов с ускорениями до сотен g и линейных ускорений до 200 g; разъёмы 2РМ30 проектируются на сопоставимый уровень механической прочности.

Конструктивные особенности и применение

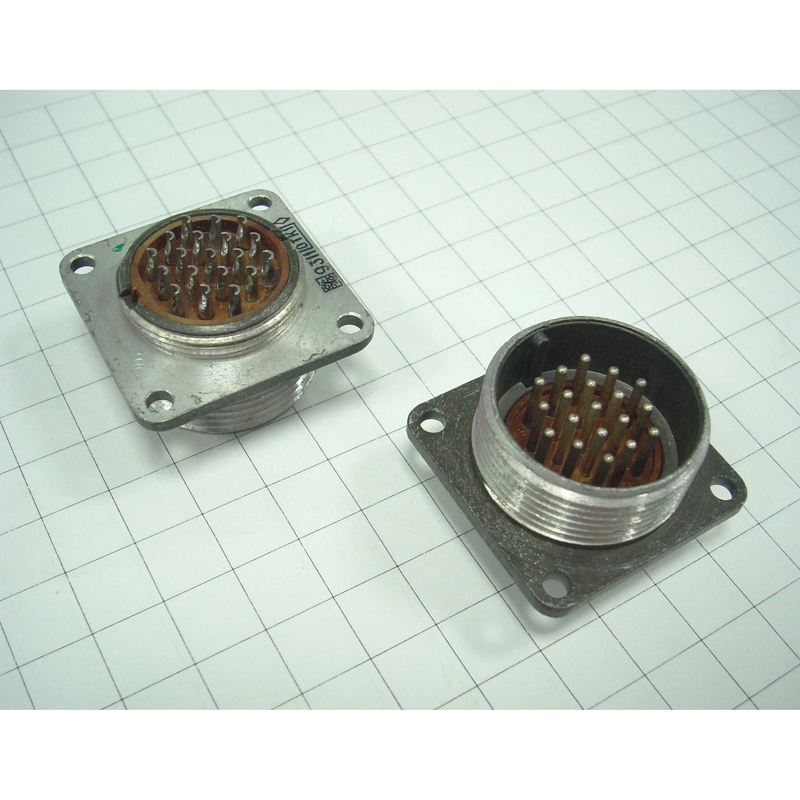

Корпус разъёма выполнен блочным, монтаж производится на панель с посадочным отверстием около 30 мм. Фиксация соединения резьбовая, что обеспечивает надёжный контакт и предотвращает самопроизвольное расчленение под воздействием вибрации. Штыревые контакты вилки с серебряным покрытием снижают переходное сопротивление и стабилизируют параметры соединения при длительной эксплуатации.

Разъём применяется в аппаратуре общего и специального назначения: в приборах, пультах, блоках и стойках, где требуется компактное многоконтактное соединение с повышенной механической стойкостью. Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 °C допускают использование изделия в составе оборудования, эксплуатируемого в жёстких климатических условиях.
