2РМ30Б32Г1В1: 32-контактная блочная розетка серии 2РМ для промышленной коммутации

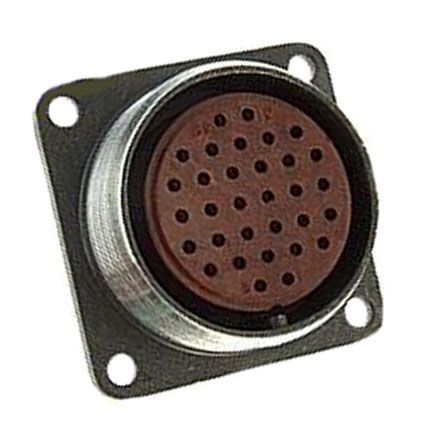

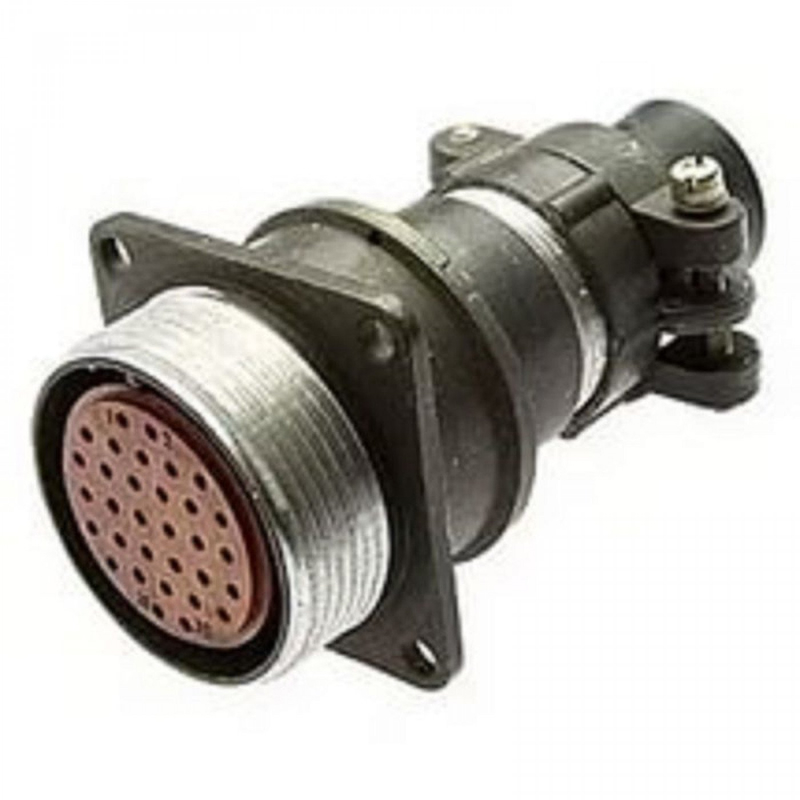

Разъём 2РМ30Б32Г1В1 — цилиндрическая негерметичная приборная розетка серии 2РМ, предназначенная для создания разъёмных электрических соединений в оборудовании с внутренним объёмным монтажом. Модель рассчитана на 32 контакта диаметром 1 мм и применяется в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц.

Назначение и конструкция

Исполнение 2РМ30Б32Г1В1 относится к блочным розеткам: разъём устанавливают на корпус, панель или приборный блок. Резьбовое сочленение помогает надёжно фиксировать соединение и снижает риск самопроизвольного рассоединения при вибрациях и механических воздействиях.

Маркировка изделия указывает на принадлежность к серии 2РМ, условный размер корпуса 30, блочное исполнение и контактную часть на 32 позиции. Конструкция не предусматривает патрубок, а посадочный диаметр составляет 30 мм.

Основные характеристики

Указанные параметры следует сверять с конструкторской и эксплуатационной документацией на конкретную партию изделия, поскольку отдельные характеристики могут зависеть от исполнения и применяемых контактов.

Где используется 2РМ30Б32Г1В1

32-контактная компоновка делает разъём удобным для оборудования, где требуется передавать несколько силовых, управляющих и сигнальных цепей через один разъёмный узел. Такие соединители могут использоваться в:

• промышленной автоматике и системах управления;

• измерительных установках и испытательных стендах;

• приборостроительном оборудовании;

• телемеханике, связи и аппаратуре контроля;

• электрооборудовании, работающем при вибрационных и ударных нагрузках;

• шкафах, блоках и панелях с необходимостью быстрого обслуживания или замены модулей.

Разъём рассчитан на воздействие вибрации в диапазоне частот 1–5000 Гц, а также на одиночные и многократные механические удары в пределах заявленных норм. Это позволяет применять его в аппаратуре, для которой важны устойчивость контакта и механическая надёжность соединения.

На что обратить внимание при монтаже

При проектировании соединения с 2РМ30Б32Г1В1 важно учитывать сечение подключаемого провода, допустимую нагрузку каждой контактной позиции и суммарную токовую нагрузку разъёма. Для контактов диаметром 1 мм указывается возможность подключения проводника сечением до 0,5 мм².

Также необходимо:

• соблюдать схему распайки и нумерацию контактов;

• не превышать 4 А на отдельный контакт;

• учитывать напряжение, температуру и климатические условия эксплуатации;

• контролировать качество пайки или обжима, если это предусмотрено технологией монтажа;

• исключать загрязнение и механическое повреждение контактной группы;

• подбирать ответную часть, совместимую с розеткой по серии, размеру корпуса и сочетанию контактов.

2РМ30Б32Г1В1 подходит для построения компактных многоконтактных соединений там, где требуются надёжная фиксация, удобство обслуживания и стабильная передача электрических сигналов и питания.
