2РМ27КУН24Г1В1

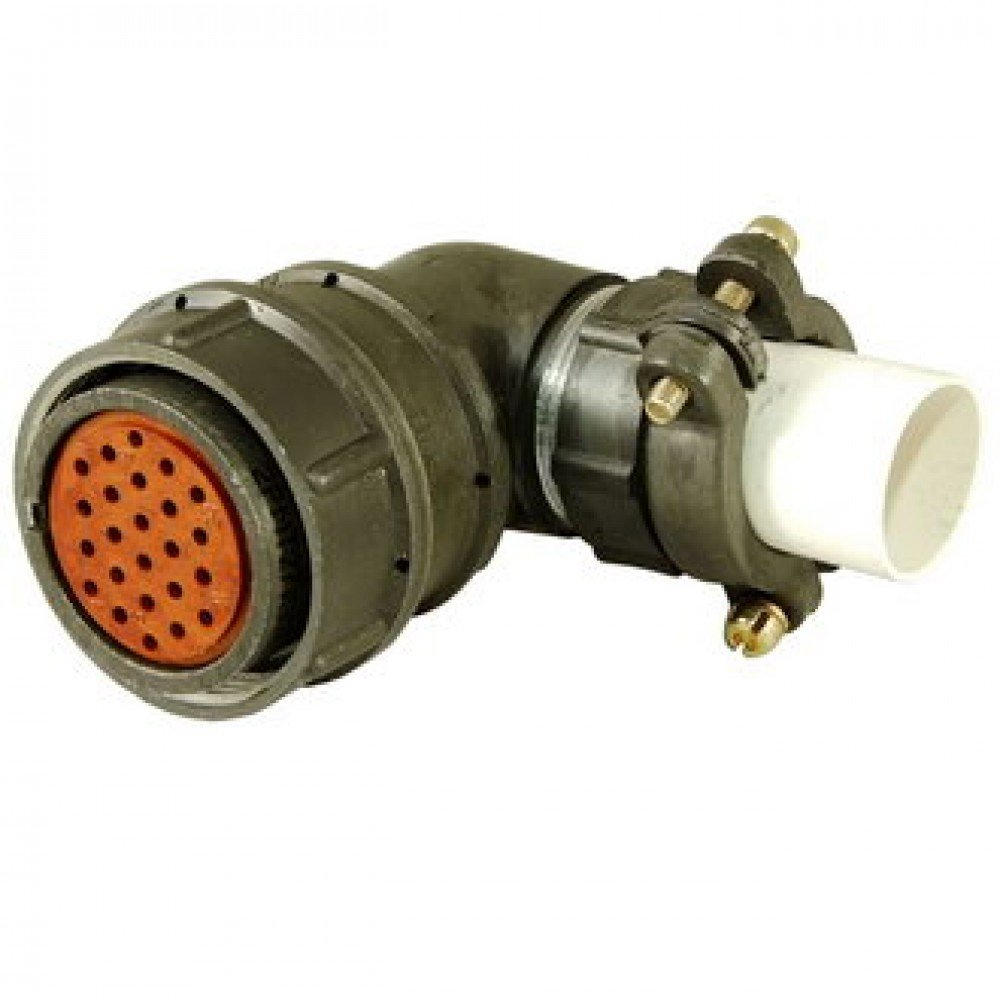

Коротко: 2РМ27КУН24Г1В1 — отечественный цилиндрический низкочастотный кабельный соединитель (розетка) серии 2РМ с 24 контактами, резьбовым сочленением и серебряным покрытием контактов.

Назначение и применение

• Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для низкочастотных цепей постоянного и переменного тока (частоты до нескольких мегагерц).

• Часто используется там, где требуется кабельный вывод (розетка с патрубком), в том числе для неэкранированных кабелей с угловым патрубком.

Конструкция и материалы

• Корпус — металлический, условный размер корпуса 27 мм; разъем относится к кабельным розеткам с угловым патрубком.

• Изолятор выполнен из пресс-материала (карболит/АГ-4 в разных описаниях).

• Контакты съемные, покрытие контактов — серебро (по маркировке последняя буква «В»).

Электрические характеристики

• Количество контактов — 24.

• Номинальное (максимальное амплитудное) рабочее напряжение — до примерно 560 В.

• Токовая нагрузка на одиночный контакт зависит от диаметра контакта; для ∅1,0 мм — порядка 5…8 А (в разных источниках указывают 5 А или до 8 А для ∅1,0).

• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.

Механические и климатические параметры

• Рабочая температура — примерно от −60 °C до +100 °C; допускаются смены температур и эксплуатация в широком диапазоне.

• Минимальная наработка — около 5000 часов при числе сочленений/расчленений порядка 500; срок сохраняемости — до 25 лет по данным производителей/поставщиков.

• Варианты испытаний показывают высокую стойкость к вибрации и ударам (параметры вибрации и ударов указаны в нормативных характеристиках).

Монтаж и исполнение контактов

• Часть соединителя — розетка кабельная; метод монтажа контактов — обжимка (в некоторых модификациях возможны иные варианты).

• Сочетание контактов: вариант «1» (типовая компоновка 24 гнезда). Ответной частью обычно служит соответствующая вилка серии 2РМ.

Варианты и примечания

• Выпускаются близкие модификации серии (например, с прямым или тропическим исполнением, с и без углового патрубка, с разным покрытием контактов — серебро или золото).

• Точные значения тока на контакт и сопротивления контактов зависят от диаметра выбранных контактов; при выборе конкретной сборки следует свериться с паспортом изделия.

Пример использования

• Подключение многожильного кабеля с 24 проводами к блочной части аппаратуры в условиях промышленной или военной электроники, где важны надежность сочленения и широкий температурный диапазон.
