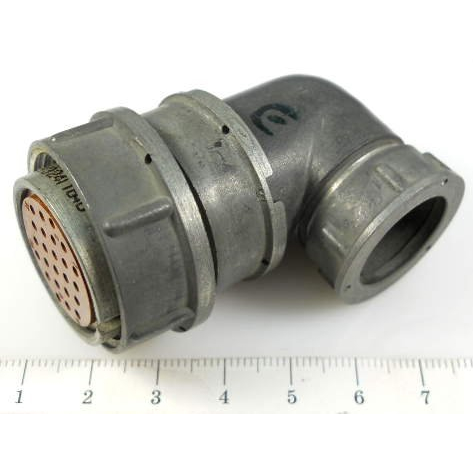

2РМ27КУЭ24Г1В1

2РМ27КУЭ24Г1В1 — это кабельная розетка из серии 2РМ, рассчитанная на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к цилиндрическим низкочастотным негерметичным соединителям с резьбовой фиксацией.

Что означает маркировка

• 2РМ — серия соединителей.

• 27 — условный размер корпуса.

• К — кабельный вариант.

• У — угловой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 24 — количество контактов.

• Г — розетка.

• 1 — контакты диаметром 1 мм.

• В — серебряное покрытие контактов.

Основные характеристики

• Количество контактов: 24.

• Диаметр контактов: 1 мм.

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка: до 5 А на один контакт, суммарно до 100 А на соединение.

• Сопротивление контактов: не более 5 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1850 В.

• Теплостойкость: до 100 °C.

Конструкция и применение

Это соединитель общего назначения для радиоэлектронной и радиотехнической аппаратуры. У него резьбовое сочленение, корпус кабельного типа и угловой патрубок, что удобно при подключении экранированного кабеля. Соединитель используют там, где важны компактность, надежный контакт и защита места подключения от внешних воздействий внутри помещений.

Габариты и ресурс

По одному из технических описаний, диаметр розетки составляет 35 мм, длина — 25 мм, а длина патрубка — 59,6 мм. Масса розетки не превышает 36 г, патрубка — 26 г. Заявленный ресурс — 500 циклов соединения-расчленения, минимальная наработка — 1000 часов, срок сохраняемости — до 15 лет.
