2РМ27КПН7Ш2В1

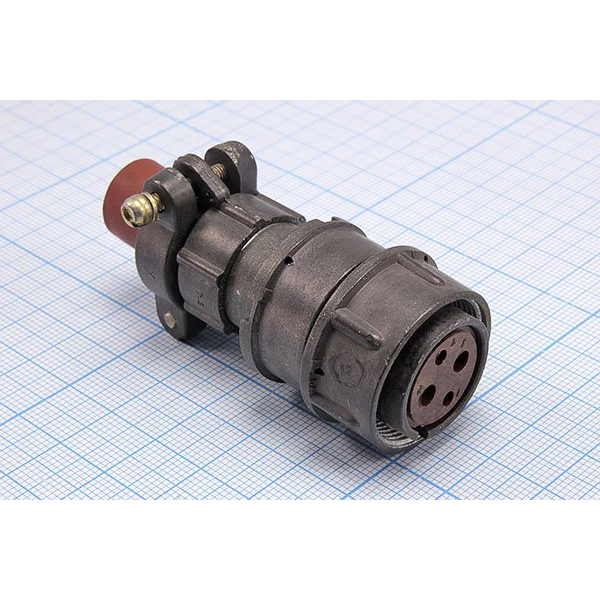

2РМ27КПН7Ш2В1 — это круглый низкочастотный соединитель серии 2РМ, обычно в исполнении кабельной вилки с прямым патрубком для неэкранированного кабеля и серебряным покрытием контактов.

Что означает маркировка

• 2РМ — тип соединителя.

• 27 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — для неэкранированного кабеля.

• 7 — количество контактов.

• Ш — вилка.

• 2 — сочетание контактов.

• В — серебряное покрытие контактов.

• 1 — цилиндрический контакт.

Основные параметры

• Рабочее напряжение: до 560 В.

• Токовая нагрузка на одиночный контакт: до 8 А для контакта 1 мм и до 16 А для контакта 1,5 мм.

• Сопротивление изоляции: не менее 1000 МОм, а в одном из источников указано 5000 МОм.

• Рабочая температура: от -60 до +100 °C.

• Ресурс: до 5000 часов, число сочленений/расчленений — 500.

Конструкция и применение

Это цилиндрический разъем с резьбовым сочленением, рассчитанный на 7 контактов. Корпус обычно выполнен из алюминиевого сплава АЛ-11, а изолятор — из материала АГ-4. Такой разъем применяют в приборной и промышленной аппаратуре, где нужен надежный разъемный электрический контакт.

Важная особенность

При подборе ответной части нужно учитывать тип корпуса: кабельная и блочная части должны сочетаться правильно, иначе соединение не получится.
