2РМ27КПН24Ш1В1

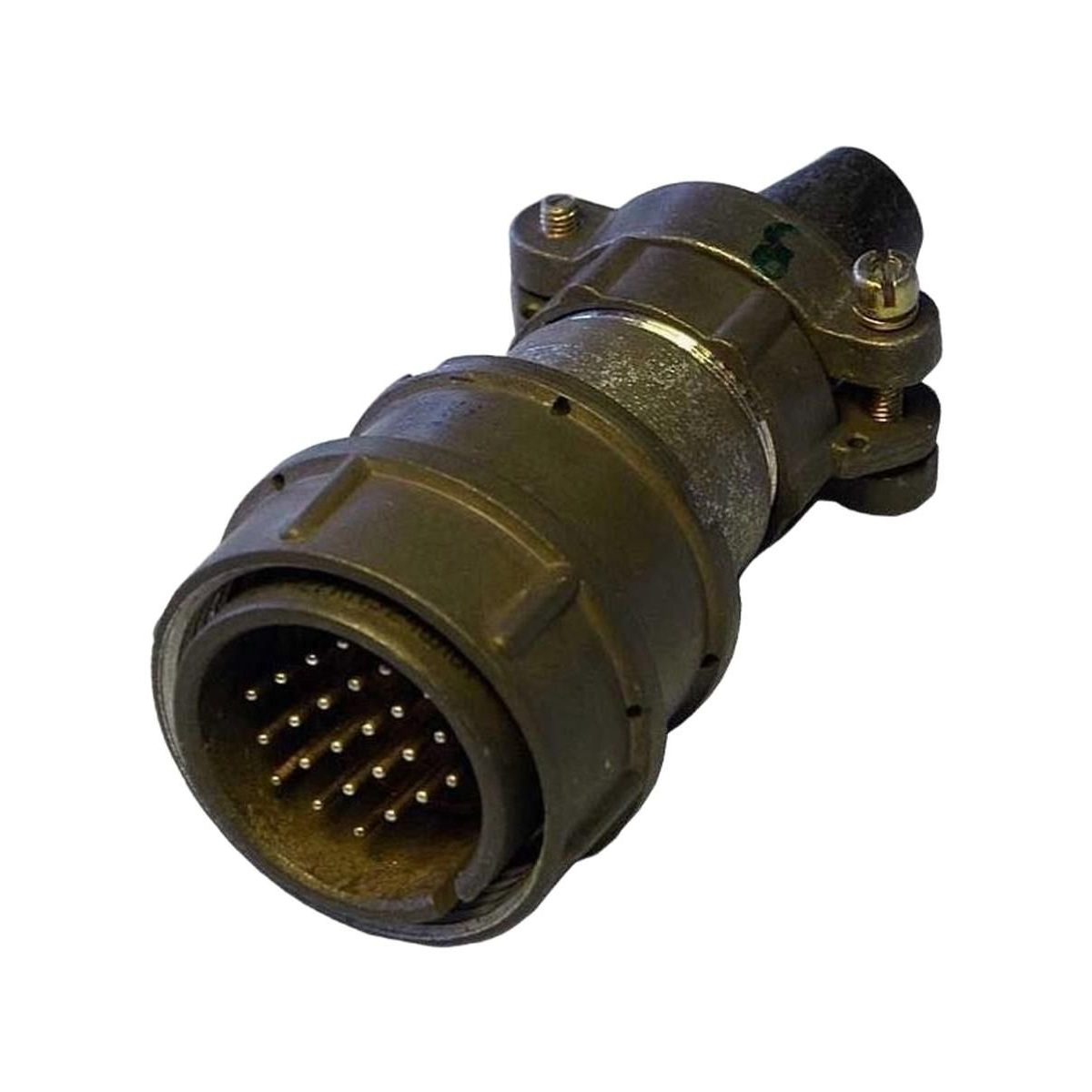

2РМ27КПН24Ш1В1 — это советский/российский низкочастотный цилиндрический кабельный разъём типа вилка, который применяют в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Что означает обозначение

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 27 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 24 — количество контактов.

• Ш — вилка.

• 1 — сочетание контактов с диаметром 1,0 мм.

• В1 — исполнение с покрытием контактов, в источниках указано серебрение для варианта В.

Основные особенности

Разъём имеет резьбовое сочленение и извлекаемые контакты, а монтаж контактов выполняется обжимкой. Он относится к негерметичным соединителям и рассчитан на работу в электрических цепях постоянного и переменного тока.

Характеристики

По найденным описаниям, для этой модели указывают рабочее напряжение до 560–700 В, токовую нагрузку на одиночный контакт для контактов 1,0 мм — до 5 А, сопротивление контакта не более 5 мОм, температуру эксплуатации примерно от -60 до +100 °C и ресурс до 500 сочленений-расчленений. Также встречаются данные о высокой стойкости к вибрации, ударам и пониженному атмосферному давлению, что делает такой разъём пригодным для промышленной и аппаратурной техники.

Где применяется

Такие разъёмы ставят в приборах, блоках аппаратуры, пультах, системах управления и другой технике, где нужен надёжный многоконтактный соединитель с резьбовой фиксацией. Обычно их выбирают там, где важны прочность, стабильный контакт и понятная стандартизованная маркировка.

Коротко

Если совсем просто, 2РМ27КПН24Ш1В1 — это 24-контактная кабельная вилка серии 2РМ, рассчитанная на надёжное соединение в аппаратуре и промышленной электронике.
