2РМ27КПН24Ш1В1

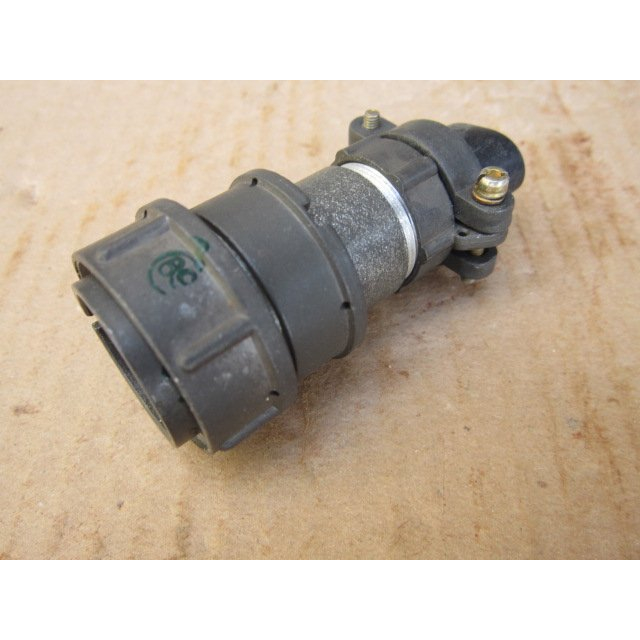

2РМ27КПН24Ш1В1 — это низкочастотный цилиндрический негерметичный кабельный разъем типа вилка с резьбовым сочленением. Он рассчитан на 24 контакта, имеет прямой патрубок и гайку для неэкранированного кабеля.

Что означает обозначение

• 2РМ — серия соединителей.

• 27 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 24 — количество контактов.

• Ш — вилка.

• 1 — сочетание контактов с диаметром 1,0 мм.

• В — исполнение с серебряным покрытием контактов.

Основные свойства

• Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

• Сочленение резьбовое, с одношпоночной поляризацией корпусов.

• Контакты извлекаемые, монтаж — обжимкой.

• Максимальное рабочее напряжение для этой группы разъемов — до 560–700 В, в зависимости от источника описания.

• Рабочий диапазон температур — примерно от -60 до +100 °C.

Где используют

Такие разъемы ставят в аппаратуре, где нужен надежный многоконтактный соединитель с механической фиксацией: в приборах, блоках управления, измерительной и промышленной электронике.
