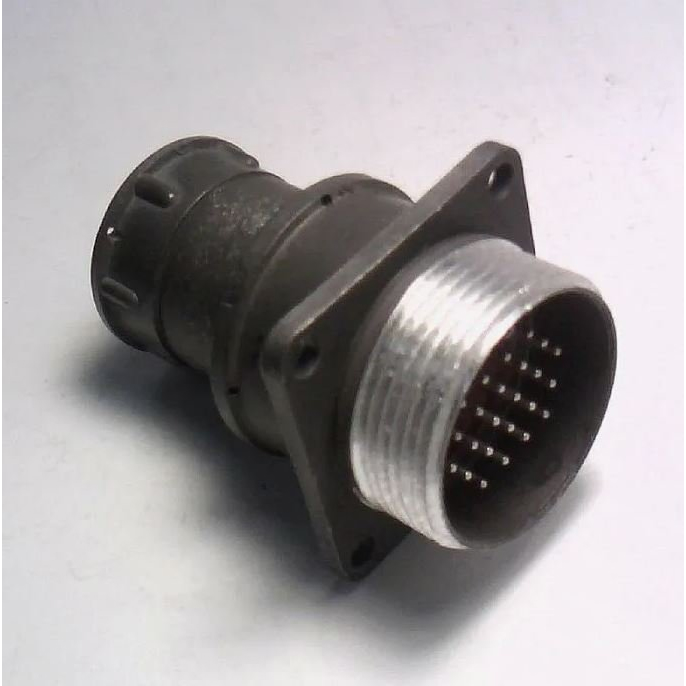

2РМ27БПЭ24Ш1В1

2РМ27БПЭ24Ш1В1 — это блочный (приборный) цилиндрический низкочастотный электрический разъём серии 2РМ с 24 контактами, предназначенный для внутреннего (негерметичного) монтажа и эксплуатации в электрических цепях постоянного и переменного тока (до ~3 МГц).

Назначение и применение

• Применяется для соединения кабелей и приборных панелей в радиоэлектронной и электронной аппаратуре, промышленном оборудовании и приборах; подходит для монтажа экранированных кабелей благодаря специальной гайке патрубка.

• Сочленение — резьбовое, поляризация корпуса — одношпоночная, что предотвращает неправильное соединение.

Ключевые конструктивные параметры

• Корпус: блочный (приборный), размер 27 (типоразмер серии).

• Число контактов: 24; сочетание контактов — вариант “1” в обозначении (фиксированная схема).

• Патрубок: прямой, с гайкой для экранированного кабеля.

• Покрытие контактов: серебро (в обозначении буквы Э указывает на серебряное покрытие).

Электрические и эксплуатационные характеристики

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Рабочее напряжение (приблизительно для разъемов серии с 24 контактами): до ~700 В (в отдельных описаниях указывают это значение как ориентир для аналогичных исполнений).

• Токовая нагрузка на одиночный контакт: типично до нескольких ампер (в разных источниках встречаются значения 2–5 А в зависимости от диаметра контакта и исполнения).

• Сопротивление изоляции и ёмкостные параметры рассчитаны на низкочастотные сигналы; ёмкость между контактами обычно мала (порядка единиц пФ).

Механика и климатическое исполнение

• Негерметичное исполнение, рассчитан на внутренний монтаж; климатическое исполнение обычно УХЛ (для умеренно холодного климата) с рабочей температурой примерно от −60 до +100 °C в зависимости от конкретного варианта.

• Материал корпуса часто — сплав алюминия (например, АЛ-11) с соответствующей обработкой поверхности; размеры и прочность рассчитаны на многократные сочленения (сотни циклов).

Обозначение расшифровка (коротко)

• 2РМ — серия цилиндрических низкочастотных разъёмов;

• 27 — размер корпуса/типоразмер;

• БПЭ — буквенные позиции указывают конструктивное исполнение (блочный приборный, патрубок для экранированного кабеля, покрытие контактов — серебро);

• 24 — число контактов;

• Ш1 — поляризация/шпоночное расположение;

• В1 — вариант исполнения (теплостойкость/материал/дополнительные параметры).

Пример использования

• Подключение многожильного экранированного кабеля к приборной панели, когда требуется надёжное резьбовое соединение и защита от перекручивания контактов; подходит для измерительной, коммутационной и вспомогательной аппаратуры.
