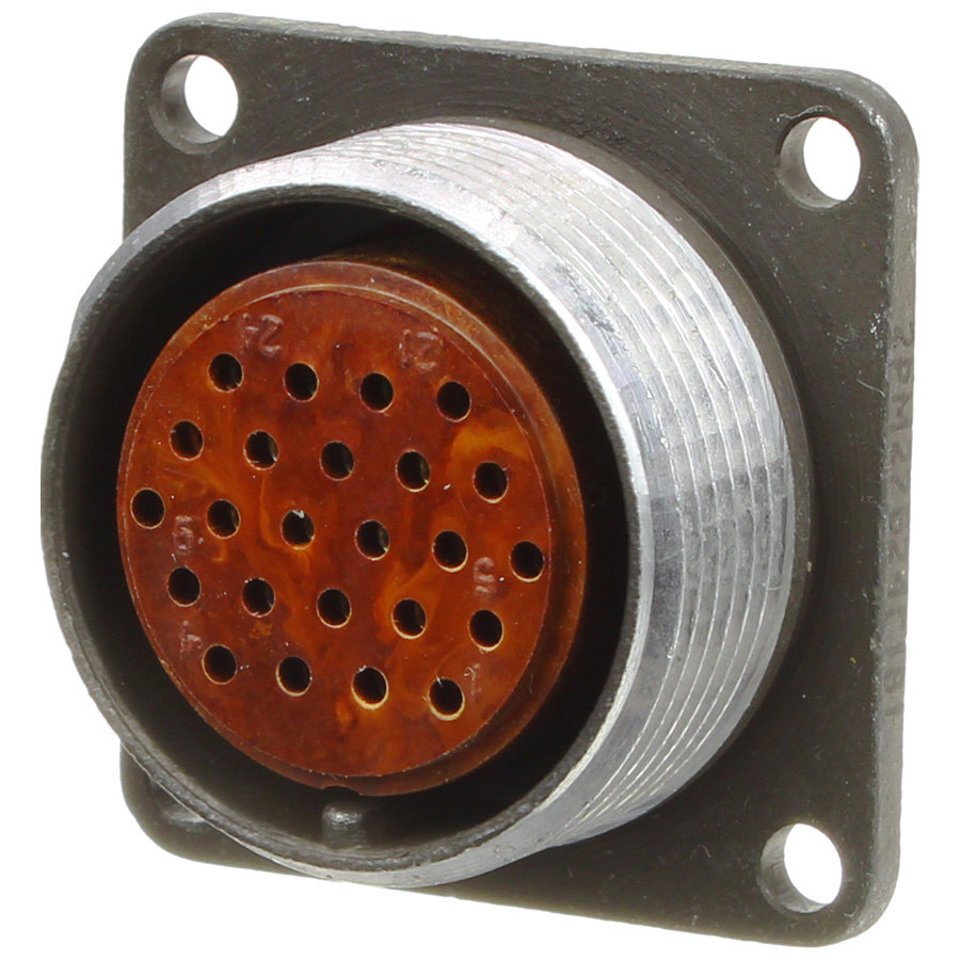

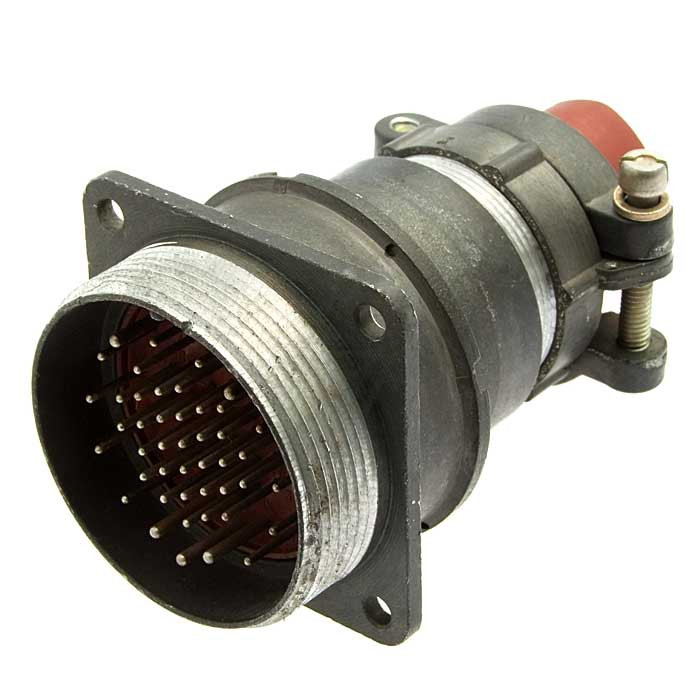

2РМ27Б24Г1В1

Коротко: 2РМ27Б24Г1В1 — это цилиндрический низкочастотный блочный приборный разъём серии 2РМ, розетка на 24 контакта, предназначенная для объёмного (панельного) монтажа и применения в радиоэлектронной аппаратуре при невысоких частотах.

Назначение и применение

• Применяется в электрических цепях постоянного и переменного тока (низкой частоты, до нескольких МГц) в узлах и блоках радио- и приборной аппаратуры общего и специального назначения.

• Используется как блочная розетка для стационарного монтажа на панель или в приборный блок.

Конструкция и механика

• Корпус — блочный, приборного типа (обозначение «Б»), негерметичный; фиксируется резьбовым соединением.

• Условный (типовой) размер корпуса — 27 (обозначено в маркировке).

• Количество контактов — 24; форма контактов — круглые гнёзда (гнёзда/штекерная пара для данной розетки).

Электрические параметры

• Диаметр контактов: 1,0 мм.

• Номинальный рабочий ток на один контакт — порядка 5 А; суммарный предел по соединителю указывают примерно 100 А (в зависимости от комбинации контактов).

• Рабочее напряжение — до примерно 560…700 В (в разных источниках указываются верхние пределы в этом диапазоне).

Материалы и покрытие

• Корпус обычно — алюминиевый сплав (у разных исполнений могут быть разные сплавы, например А-22 или аналоги).

• Изолятор — карболит или прессматериал типа АГ-4 в зависимости от исполнения.

• Контакты изготовлены из латуни и покрыты серебром (буква «В» в конце маркировки обычно означает серебряное покрытие).

Эксплуатационные характеристики

• Диапазон рабочих температур обычно большой, например около −60°С до +100°С.

• Число сочленений (количество соединений/разъединений) типично в сотнях циклов (около 500 циклов указывают в справочниках).

• Сопротивление контакта низкое — порядка миллиом (например около 5 мОм для контактов Ø1 мм).

Монтаж и совместимость

• Монтаж: объёмный (пайка контактов в плате или на жгуте) и механическая фиксация на панели резьбовой гайкой; установочные размеры и шаг резьбы указываются в паспортных данных конкретного исполнения.

• Поляризация корпуса — обычно одношпонковая (обеспечивает правильную ориентацию при сочленении).

Документация и аналоги

• Для точных размеров, схемы распайки контактов и паспортных характеристик смотрят техпаспорт (паспорт/паспортные данные и ТУ конкретного производителя).

• В рамках серии 2РМ есть родственные исполнения (например другие сочетания числа контактов, материалы корпуса, покрытия контактов), которые могут быть взаимозаменяемы с оговорками по механике и электрическим параметрам.

Пример иллюстрации

• Типичная габаритная форма — круглое блочное гнездо диаметром корпуса ≈27 мм, размеры корпуса примерно 36×36×25 мм, резьба гайки M30×1,5 указываются в некоторых описаниях.
