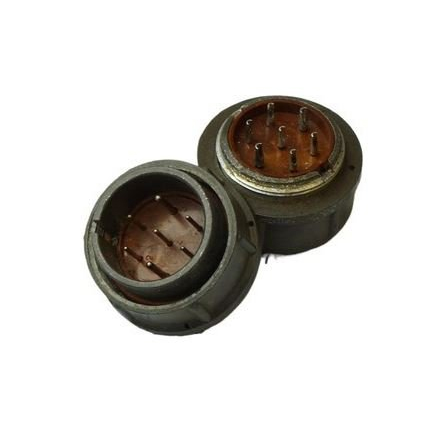

2РМ27КУН7Ш2В1 (Элекон) — это негерметичный низкочастотный цилиндрический электрический разъём серии 2РМ, предназначенный для соединения цепей постоянного и переменного тока (частотой до 3 МГц) при внутреннем объемном монтаже в радио‑ и электронной аппаратуре.

• 2РМ — низкочастотный цилиндрический разъём, резьбовое сочленение.

• 27 — диаметр корпуса (около 27 мм).

• КУН — кабельный, угловой патрубок, неэкранированный кабель.

• 7 — 7 электрических контактов.

• Ш — вилка (штекер).

• 2 — исполнение по току (соответствует ряду 8/16 А).

• В1 — покрытие контактов серебром, всеклиматическое исполнение.

• Напряжение: максимальное рабочее напряжение до 700 В.

• Ток:

  • на контакт Ø 1 мм — до 8 А,

  • на контакт Ø 1,5 мм — до 16 А,

  • суммарная нагрузка на разъём — до 60 А.

• Сопротивление контактов: не более 5 мОм (Ø 1 мм) и не более 2,5 мОм (Ø 1,5 мм).

• Электрическая прочность изоляции — около 2300 В, сопротивление изоляции — не менее 5000 МОм.

• Ёмкость между контактами — не более 6 пФ.

• Патрубок угловой, длина порядка 69 мм, масса патрубка не более 36,5 г.

• Соединение — резьбовое, поляризация корпусов — одношпоночная (для исключения неправильного сочленения).

• Хвостовики контактов рассчитаны на подключение проводов сечением от 0,5 мм² и выше, монтаж обычно пайкой или обжимом.

• Рабочая температура среды: от −60 °C до +100 °C.

• Выдерживает широкий диапазон влажности (до 98% при +25 °C), смену температур до +180 °C, пониженное и повышенное атмосферное давление.

• Устойчив к вибрации, механическим ударам (многократным и одиночным), акустическому шуму; разъём рассчитан на не менее 500 сочленений‑расчленений и имеет минимальный срок сохраняемости около 15 лет.
