Назначение разъёма

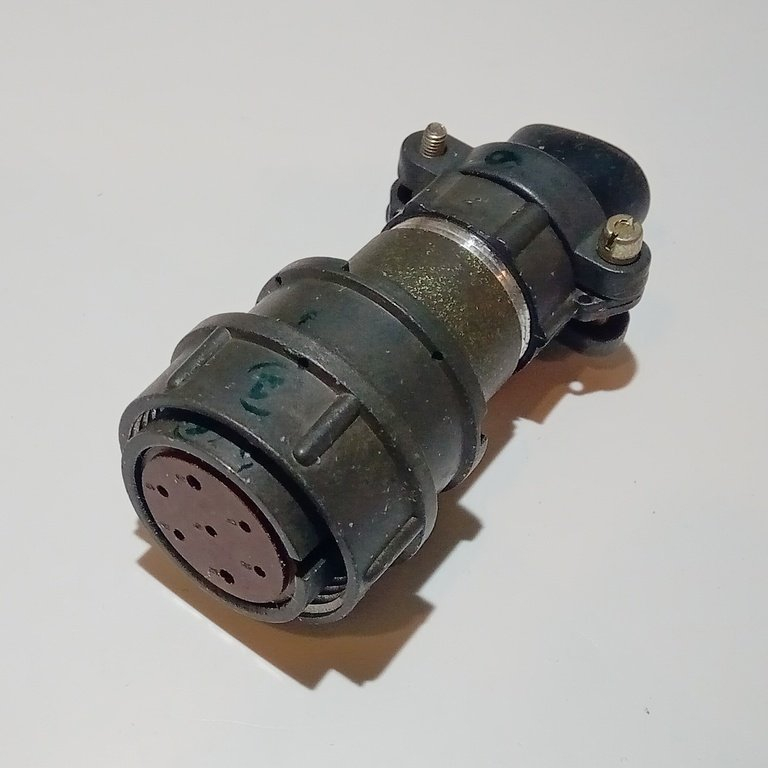

2РМ27КУН7ГВ1 «5» — это кабельная розетка из серии низкочастотных цилиндрических соединителей типа 2РМ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется там, где требуется надёжный разъёмный контакт при повышенных механических и климатических нагрузках, в том числе во внутренних электрических схемах всеклиматического исполнения.

Конструкция рассчитана на монтаж как с экранированными, так и с неэкранированными кабелями. Кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля позволяет удобно организовать ввод проводников в стеснённых условиях компоновки приборов и оборудования.

Расшифровка обозначения

Маркировка 2РМ27КУН7ГВ1 «5» построена по стандартной схеме обозначений серии 2РМ и читается по позициям:

• 2РМ — тип соединителя: негерметичный цилиндрический низкочастотный.
• 27 — условный размер корпуса, диаметр около 27 мм.
• К — кабельный корпус.
• У — угловой патрубок.
• Н — гайка для неэкранированного кабеля.
• 7 — количество контактов.
• Г — розетка.
• В — покрытие контактов серебром.
• 1 — теплостойкость до 100 °C.
• «5» — приёмка по категории «5».

Подтверждённые технические характеристики

Разъём рассчитан на рабочее напряжение до 700 В. Максимальная токовая нагрузка на контакт составляет от 8 до 16 А в зависимости от диаметра контакта — 1,0 мм или 1,5 мм. Суммарная нагрузка на разъём достигает 60 А.

Сопротивление контактов нормируется на уровне не более 5 мОм для контактов диаметром 1,0 мм и не более 2,5 мОм для контактов диаметром 1,5 мм. Наработка изделия — не менее 1000 часов, срок хранения — 15 лет. Ресурс соединений достигает 500 циклов.

По стойкости к внешним воздействиям разъём выдерживает вибрации с частотой до 5000 Гц и ускорением до 50 g, а также удары с ускорением до 500 g. Рабочий диапазон температур — от минус 60 до плюс 100 °C. Изделие сохраняет работоспособность при повышенной влажности 98 процентов при температуре 40 °C и при низком атмосферном давлении.

Особенности исполнения

Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Угловой патрубок корпуса упрощает прокладку кабеля при ограниченном пространстве для монтажа. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данной категории.

Применение

Розетка применяется во внутренних электрических схемах всеклиматического исполнения. Её используют в приборах и оборудовании, где необходимо надёжное соединение с большим числом циклов сочленения и расчленения, а также устойчивость к вибрации, ударам, влаге и перепадам температуры. Монтаж возможен как с экранированными, так и с неэкранированными кабелями.

Комплектация и соответствие

Сведения о комплектации, стране производства и гарантии в предоставленных данных отсутствуют. Артикул изделия — 648, категория — 2РМ27.
