Назначение соединителя 2РМ27КУН7Г2В1 «ОС»

Соединитель 2РМ27КУН7Г2В1 «ОС» относится к серии цилиндрических низкочастотных электрических соединителей типа 2РМ. Такие изделия предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного и долговечного электрического соединения при внутреннем и наружном монтаже в различных электрических системах.

Исполнение «ОС» обозначает приёмку по особым требованиям, что подтверждает повышенный уровень контроля качества при изготовлении и испытаниях данного соединителя. Изделие применяется там, где требуется стабильная передача сигнала и питания между отдельными блоками, узлами и кабельными линиями.

Конструктивные особенности и состав

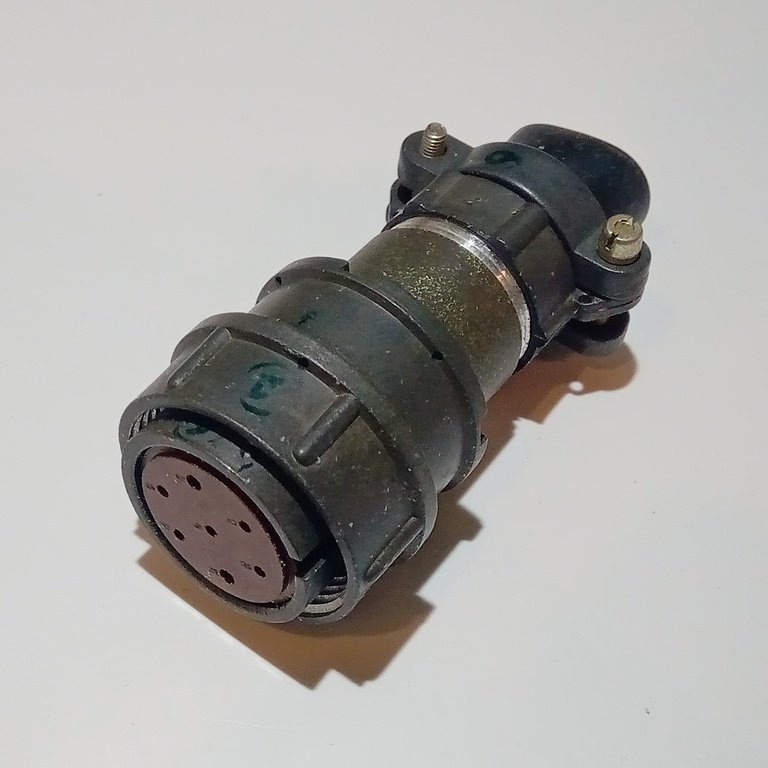

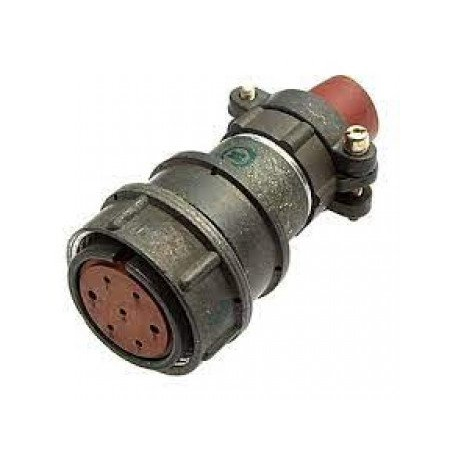

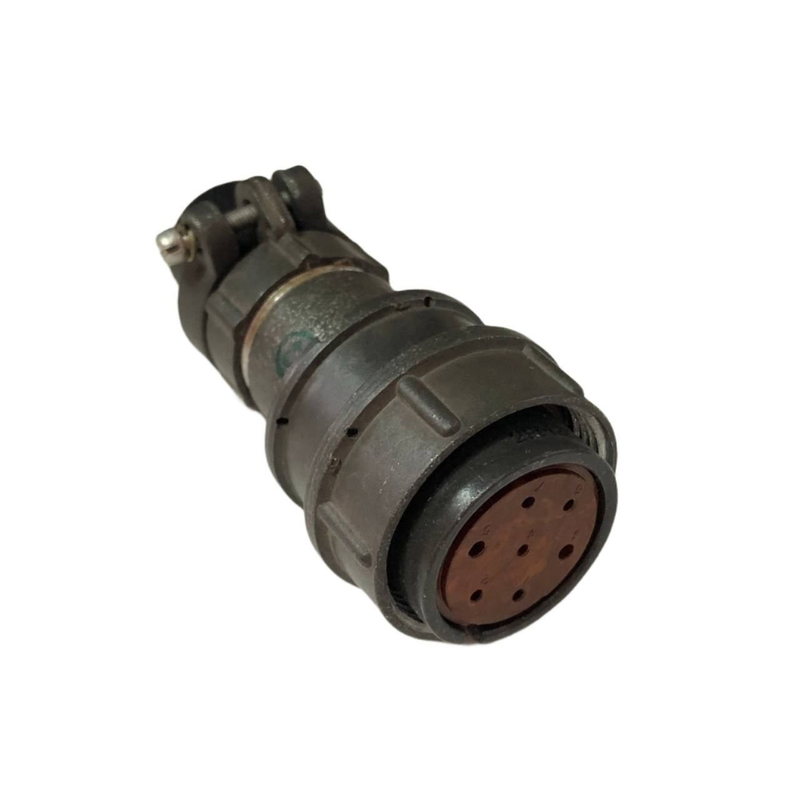

Соединитель имеет кабельный корпус с условным размером 27 миллиметров. Часть соединителя — розетка. Патрубок корпуса выполнен угловым, а гайка патрубка рассчитана на неэкранированный кабель. Контакты цилиндрические, их количество — 7. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность параметров в течение срока службы.

Угловая конструкция патрубка удобна при прокладке кабеля в стеснённых условиях, когда требуется изменить направление жгута без излишних радиусов изгиба. Кабельное исполнение корпуса рассчитано на оконцевание кабеля и его механическое закрепление в патрубке.

Технические характеристики

• Тип соединителя: 2РМ.
• Условный размер корпуса: 27 миллиметров.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Часть соединителя: розетка.
• Количество контактов: 7.
• Тип контактов: цилиндрические.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 700 вольт.
• Токовая нагрузка на одиночный контакт диаметром 1 миллиметр: 8 ампер.
• Токовая нагрузка на одиночный контакт диаметром 1,5 миллиметра: 16 ампер.
• Максимальная суммарная токовая нагрузка: 60 ампер.
• Сопротивление контактов диаметром 1 миллиметр: не более 5 миллиом.
• Сопротивление контактов диаметром 1,5 миллиметра: не более 2,5 миллиом.
• Усилие расчленения соединителей: 98,1 ньютона (10 килограмм-сил).
• Рабочая температура: от минус 60 градусов до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Приёмка: «ОС».

Область применения и условия эксплуатации

Соединитель применяется для внутреннего и наружного монтажа в различных электрических системах. Благодаря расширенному диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия он подходит для эксплуатации в тяжёлых климатических условиях, в том числе при значительных перепадах температуры.

Семь цилиндрических контактов с серебряным покрытием позволяют передавать как сигнальные цепи с частотой до 3 МГц, так и цепи питания при соблюдении указанных токовых нагрузок. Угловой кабельный патрубок с гайкой для неэкранированного кабеля упрощает монтаж в ограниченном пространстве и обеспечивает надёжное крепление кабеля.

Ресурс изделия составляет не менее 1000 часов минимальной наработки и до 500 циклов сочленения-расчленения, что позволяет использовать его в разъёмных соединениях, требующих периодического подключения и отключения. Усилие расчленения 98,1 ньютона обеспечивает плотный контакт и устойчивость к вибрационным воздействиям при сохранении возможности ручного разъединения.

Краткие итоги

2РМ27КУН7Г2В1 «ОС» — это кабельная розетка серии 2РМ с семью серебрёными цилиндрическими контактами, угловым патрубком под неэкранированный кабель и приёмкой «ОС». Изделие рассчитано на напряжение до 700 вольт, суммарный ток до 60 ампер и эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
