Назначение разъёма 2РМ27КУН7Г2В1

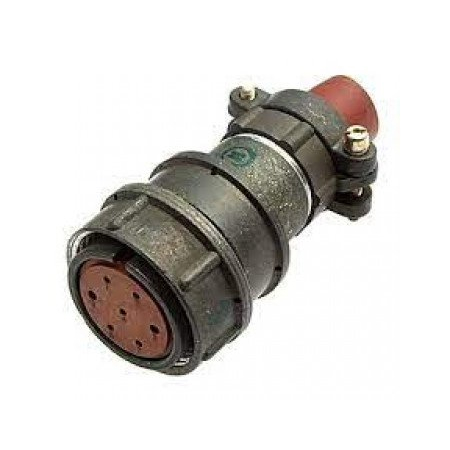

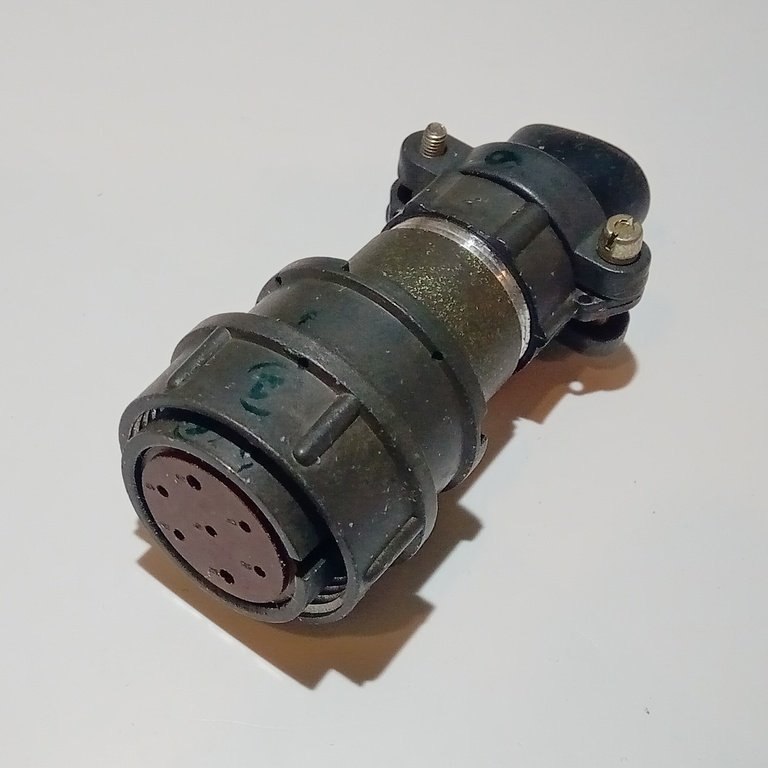

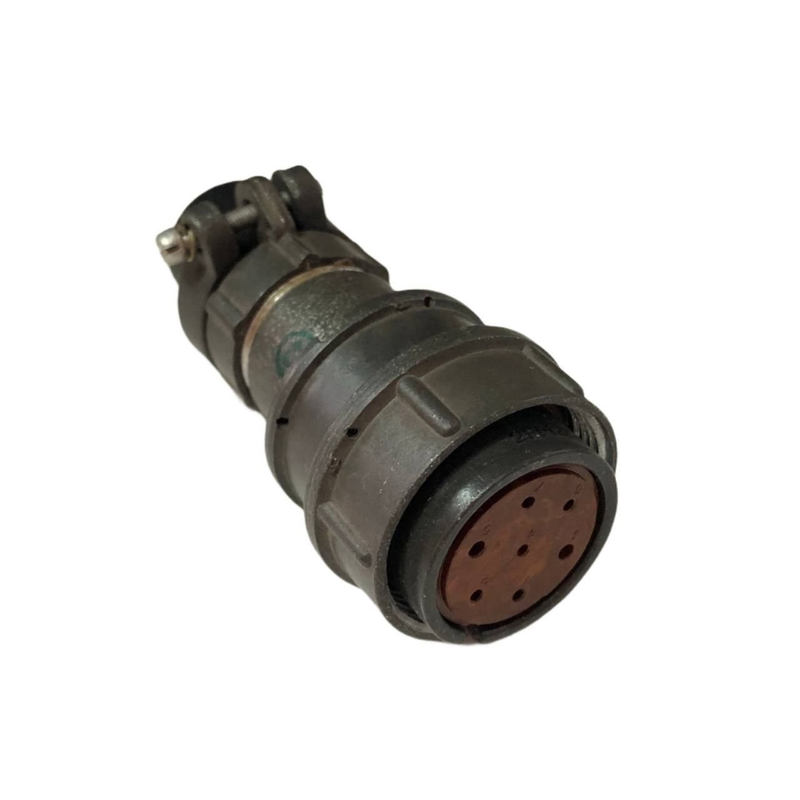

2РМ27КУН7Г2В1 производства компании Элекон — это цилиндрический электрический соединитель, предназначенный для надёжного соединения электрических цепей в промышленных и электромеханических системах. Разъём применяется для передачи сигналов или мощности между блоками приборов, кабельными сборками и оборудованием, где требуется устойчивость к внешним воздействиям и стабильность контакта при эксплуатации.

Изделие относится к серии 2РМ — одной из распространённых серий цилиндрических разъёмов, используемых в приборостроении и промышленной автоматике. Диаметр корпуса составляет 27 мм, что определяет габаритные и присоединительные параметры соединителя и его совместимость с ответными частями соответствующего типоразмера.

Подтверждённые особенности и технические параметры

Конструкция разъёма рассчитана на выполнение до 500 циклов сочленений, что подтверждает его пригодность для многократного подключения и отключения в процессе эксплуатации и обслуживания оборудования. Ниже перечислены основные характеристики изделия.

• Число контактов — 7.
• Тип поляризации корпусов — одношпоночная, что исключает неправильное сочленение частей разъёма.
• Тип соединения — резьбовое, обеспечивающее механическую фиксацию и устойчивость контакта.
• Рабочий ток на контакт — от 4 до 36 ампер.
• Максимальное напряжение — до 700 вольт.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Покрытие контактов — золото или серебро.
• Исполнение — экранированное или неэкранированное, негерметичное.
• Монтаж — объёмная пайка или обжимка.
• Варианты исполнения — кабельное или приборное, с прямым либо угловым патрубком.

Обозначение маркировки раскрывает конструктивные признаки: 2РМ указывает на серию разъёмов, число 27 — на диаметр корпуса в миллиметрах, сочетание КУН отражает кабельное, угловое и неэкранированное исполнение в различных вариациях, цифра 7 обозначает количество контактов, Г2 определяет шаг контактов и длину, а В1 соответствует всеклиматическому исполнению.

Применение и условия эксплуатации

Разъём применяется в промышленных и электромеханических системах, приборах и оборудовании, где необходимо передавать сигналы или питание по семи независимым цепям. Всеклиматическое исполнение В1 и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют использовать соединитель в составе оборудования, эксплуатируемого в различных климатических зонах.

Благодаря резьбовому соединению и одношпоночной поляризации корпусов разъём обеспечивает надёжную механическую фиксацию и правильную ориентацию при сочленении. Возможность монтажа объёмной пайкой или обжимкой, а также наличие кабельного и приборного исполнения с прямым или угловым патрубком делают изделие универсальным решением для монтажа в составе кабельных сборок и непосредственно на приборах.

Выбор покрытия контактов — золото или серебро — и исполнения корпуса, экранированного или неэкранированного, определяется конкретными требованиями к электрическим параметрам и условиям размещения. Негерметичное исполнение предполагает эксплуатацию в условиях, не требующих полной герметизации корпуса.
