2РМ27КУН7Г2В1

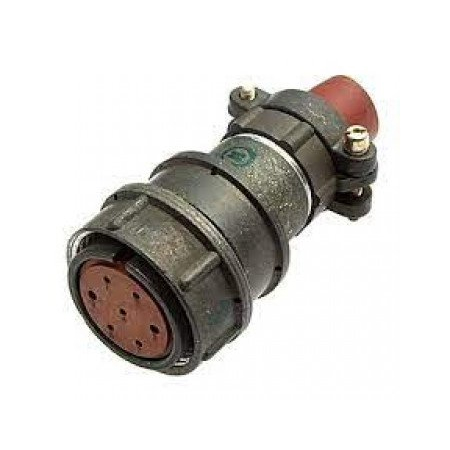

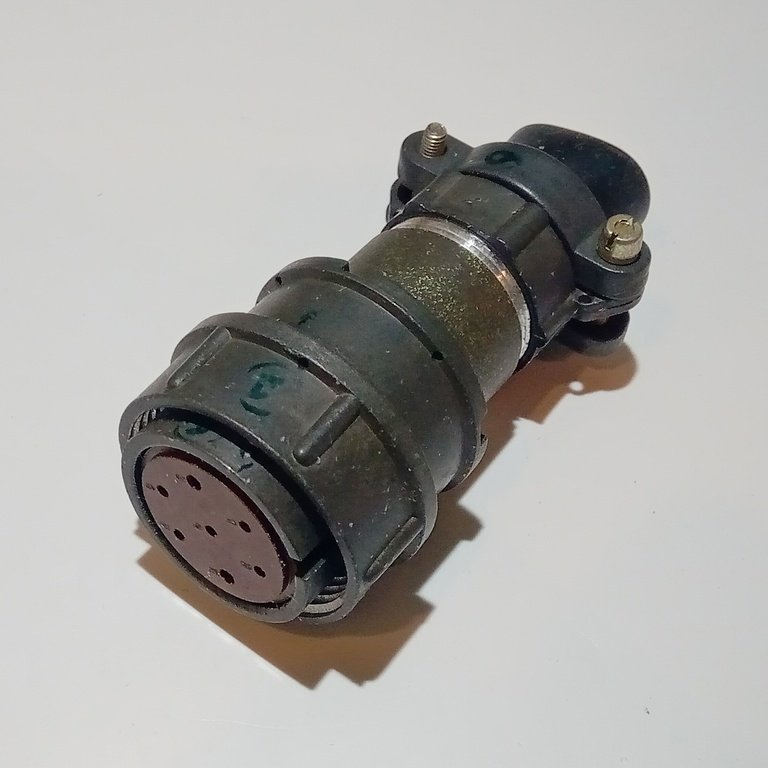

2РМ27КУН7Г2В1 — это круглый кабельный разъём типа розетка серии 2РМ, негерметичный, с угловым патрубком и гайкой для неэкранированного кабеля. Он применяется в электрических цепях постоянного и переменного тока, обычно для внутреннего монтажа.

Основные признаки

• Условный размер корпуса: 27.

• Количество контактов: 7.

• Диаметр контактов: 1 мм или 1,5 мм, в зависимости от исполнения.

• Сочленение: резьбовое.

• Поляризация корпусов: одношпоночная.

Электрические параметры

Для исполнения с 7 контактами указывают максимальное рабочее напряжение до 700 В, а также токовую нагрузку на одиночный контакт 8 А для контакта 1 мм и 16 А для контакта 1,5 мм. Максимальная суммарная токовая нагрузка на соединитель — до 60 А.
Встречается и справочное значение 560 В в некоторых источниках, поэтому при подборе лучше сверять именно паспорт конкретного исполнения.

Конструкция и исполнение

Маркировка КУН обычно указывает на кабельную угловую розетку с гайкой и патрубком для кабеля. Буква В в обозначении относится к серебряному покрытию, а 1 — к теплостойкости до +100 °C.
Разъём относится к климатическому исполнению УХЛ и рассчитан на работу в довольно жёстких условиях эксплуатации.

Условия эксплуатации

Рабочий диапазон температур обычно указывают от -60 °C до +100 °C. Также приводятся высокие значения стойкости к вибрации, ударным нагрузкам, влажности, инею, росе, соляному туману и солнечному излучению.
Сопротивление изоляции в нормальных условиях указывают не менее 5000 МОм, а электрическую прочность изоляции — 2300 В.
Число сочленений-расчленений обычно составляет 500, что делает разъём подходящим для многократного подключения и отключения.

Где обычно применяют

Такие разъёмы ставят в промышленной аппаратуре, приборах, блоках управления, измерительной и силовой технике, где нужен компактный круглый соединитель с резьбовой фиксацией. Для 2РМ27КУН7Г2В1 важны совместимость по размеру корпуса, числу контактов и диаметру контактов, потому что внешне похожие варианты серии 2РМ могут отличаться по электрическим параметрам и механике.
