Назначение и область применения

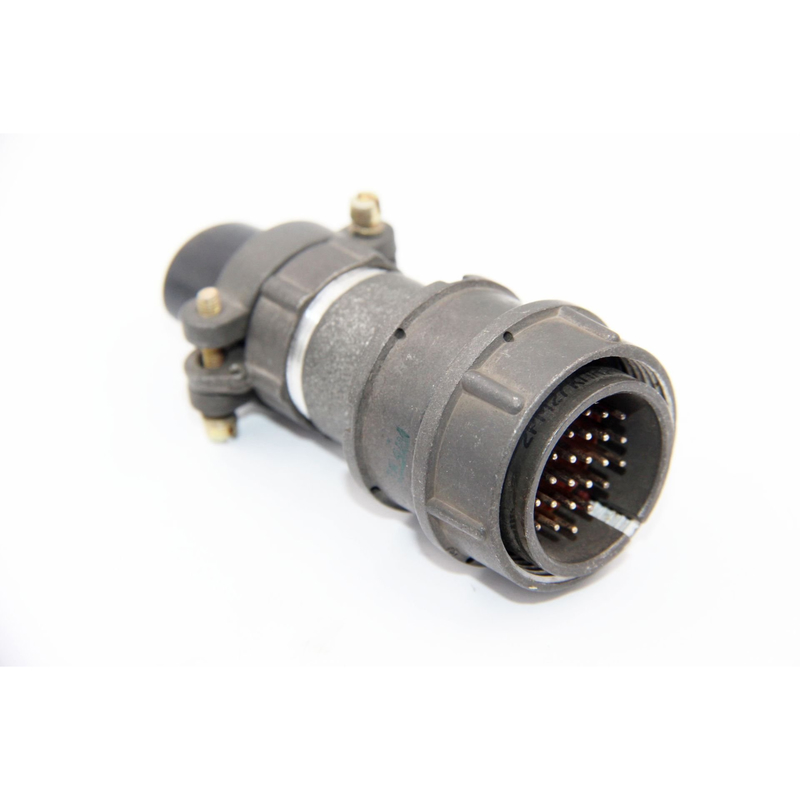

2РМ27КУН24Ш1В1 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — внутренний объемный монтаж радиоэлектронной аппаратуры, блоков промышленной автоматики, измерительных приборов и аналогичного оборудования, где требуется надежное разъемное соединение при ограниченном пространстве для прокладки кабеля.

Вилка относится к негерметичным соединителям и рассчитана на эксплуатацию внутри закрытых отсеков и корпусов устройств без повышенных требований к защите от влаги и пыли. Угловое исполнение кабельного патрубка позволяет удобно выводить кабель вбок от оси разъема, что особенно востребовано при плотной компоновке узлов и жгутов.

Конструктивные особенности

Корпус вилки выполнен из металла и имеет цилиндрическую форму, характерную для всей серии 2РМ. Кабельный патрубок расположен под углом к оси соединителя и оснащен резьбовой гайкой, обеспечивающей фиксацию неэкранированного кабеля. Такая конструкция упрощает монтаж в стесненных условиях и снижает нагрузку на место ввода кабеля при эксплуатационных изгибах.

Изделие содержит 24 штыревых контакта. Контактные поверхности обычно имеют серебряное покрытие, обеспечивающее стабильную проводимость и устойчивость к окислению в течение длительного срока службы. Количество контактов — 24 — делает вилку пригодной для многопроводных схем с передачей сигналов управления, питания и данных внутри одного соединителя.

Электрические параметры

• Номинальный ток на один контакт — около 5 А.
• Рабочий диапазон частот — до 3 МГц.
• Ток цепи — постоянный или переменный.
• Тип контактов — штыревые.

Конкретные предельные значения напряжения и тока для исполнения 2РМ27КУН24Ш1В1 следует дополнительно сверять с техническим описанием предприятия-изготовителя, поскольку они могут зависеть от количества задействованных контактов и условий эксплуатации.

Монтаж и совместимость

Вилка монтируется на неэкранированный кабель с помощью резьбовой гайки углового патрубка. Ответной частью служит соответствующая кабельная или приборная розетка серии 2РМ с 24 контактами, обеспечивающая механическую и электрическую совместимость по стандартам данной серии. Применение гайки позволяет выполнять многократные циклы соединения и разъединения без потери надежности контакта.

Конструкция предусматривает удобный доступ к контактам при пайке или обжиме проводников, что сокращает время монтажа. Изделие поставляется как отдельная единица и может использоваться при ремонте, доработке или производстве новых устройств, укомплектованных соединителями типа 2РМ.

Особенности эксплуатации

Соединитель ориентирован на закрытые объемы аппаратуры. Его негерметичное исполнение не предполагает работу в условиях прямого попадания влаги, конденсата или абразивной пыли. При соблюдении допустимых электрических режимов вилка обеспечивает стабильное соединение на протяжении всего срока службы оборудования.

Типовые значения рабочих параметров соответствуют изделиям серии 2РМ с контактным диаметром 1,0 мм. Благодаря серебряному покрытию контактов сохраняется низкое переходное сопротивление и защита от поверхностной коррозии в условиях нормальной влажности закрытых помещений.
