Назначение соединителя 2РМ27КУН24Ш1В1

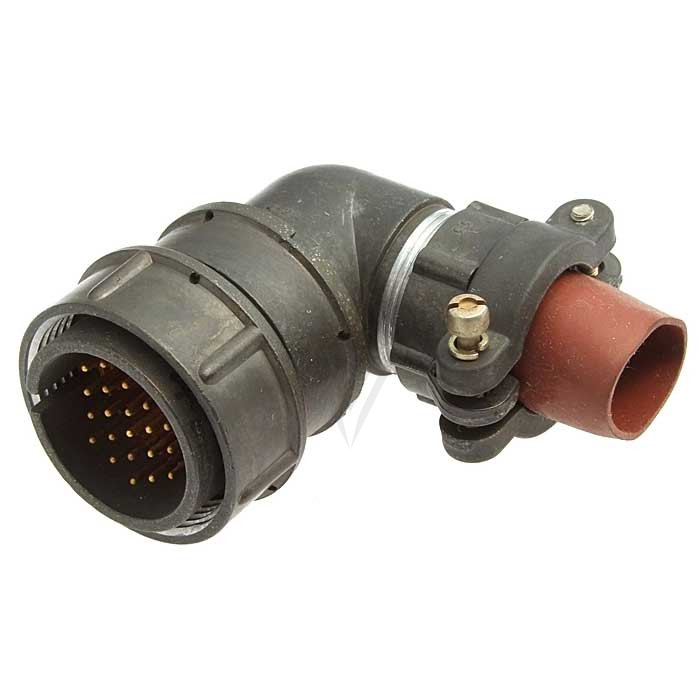

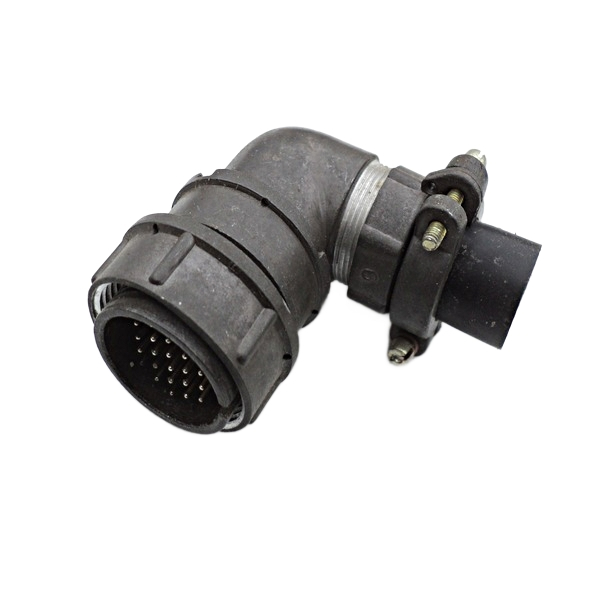

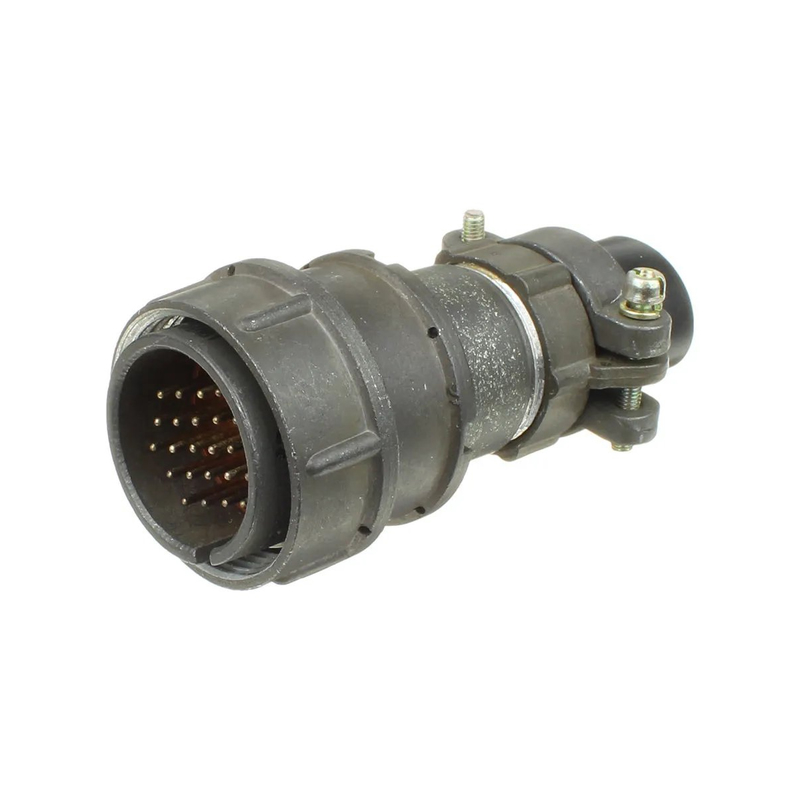

Соединитель 2РМ27КУН24Ш1В1 «Лтава» — это цилиндрический низкочастотный негерметичный кабельный разъём объёмного монтажа с резьбовой фиксацией, произведённый на предприятии «Лтава». Он предназначен для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц при рабочем напряжении до 560 В и допустимом пике до 700 В.

Такие разъёмы применяют в радиоэлектронной аппаратуре, промышленных устройствах и системах, где требуются надёжные быстроразъёмные соединения с резьбовой фиксацией. Резьбовое сочленение обеспечивает устойчивость к вибрациям и ударам, а быстрый монтаж и демонтаж упрощают обслуживание и замену блоков.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его исполнении и конструкции:

• 2РМ — тип цилиндрического низкочастотного разъёма.
• 27 — условный размер корпуса.
• К — кабельный корпус, то есть разъём устанавливается на кабеле.
• У — угловой патрубок, выход кабеля под углом.
• Н — негерметичное исполнение без защиты от проникновения влаги.
• 24 — количество контактов.
• Ш — вилка со штыревыми контактами.
• В — серебряное покрытие контактов.
• 1 — конструктивное исполнение в составе типоразмерного ряда.

Контакты имеют серебряное покрытие, что обеспечивает хорошую электропроводность и коррозионную стойкость. Разъём кабельный, предназначен для монтажа на неэкранированный кабель с фиксацией хвостовиков контактов под провода сечением до 0,5 мм².

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя:

• Максимальное рабочее напряжение — около 560 В, допустимый пик до 700 В.
• Ток нагрузки на один контакт — до примерно 5 А.
• Суммарный ток на весь разъём — до 100 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.
• Рабочая частота коммутируемых цепей — до примерно 3 МГц.

Климатическое исполнение — умеренный и холодный климат по ГОСТ 15150 (УХЛ2.1). Рабочий диапазон температур — примерно от минус 60 °C до плюс 100 °C. Разъём выдерживает пониженное и повышенное атмосферное давление, а также влажность до 98 процентов при температуре до плюс 40 °C.

Механическая стойкость и совместимость

Механическая прочность соединителя обеспечивает устойчивость к вибрациям и ударам. Допустимое линейное ускорение составляет порядка 2000 м/с², также заявлена устойчивость к ударным нагрузкам. Это позволяет применять разъём в подвижной и вибронагруженной аппаратуре.

Соединители взаимозаменяемы с другими типами 2РМ и 2РМТ с аналогичным размером корпуса и числом контактов, что позволяет использовать их в типовых конструкциях и при замене вышедших из строя элементов без переделки посадочных мест.

Области применения

Благодаря сочетанию резьбовой фиксации, стойкости к климатическим и механическим воздействиям и стабильным электрическим параметрам соединитель 2РМ27КУН24Ш1В1 востребован в следующих областях:

1. Радиоэлектронная аппаратура различного назначения.
2. Промышленные устройства и системы автоматики.
3. Кабельные сборки, требующие быстрого разъединения и надёжного контакта.
4. Оборудование, эксплуатируемое в умеренном и холодном климате.

При монтаже следует учитывать негерметичное исполнение корпуса: разъём не предназначен для работы в условиях прямого воздействия влаги и требует защиты в составе изделия. Угловой патрубок позволяет прокладывать кабель под углом, что удобно в стеснённых условиях монтажа.
