Назначение соединителя 2РМ27КУН24Ш1В1

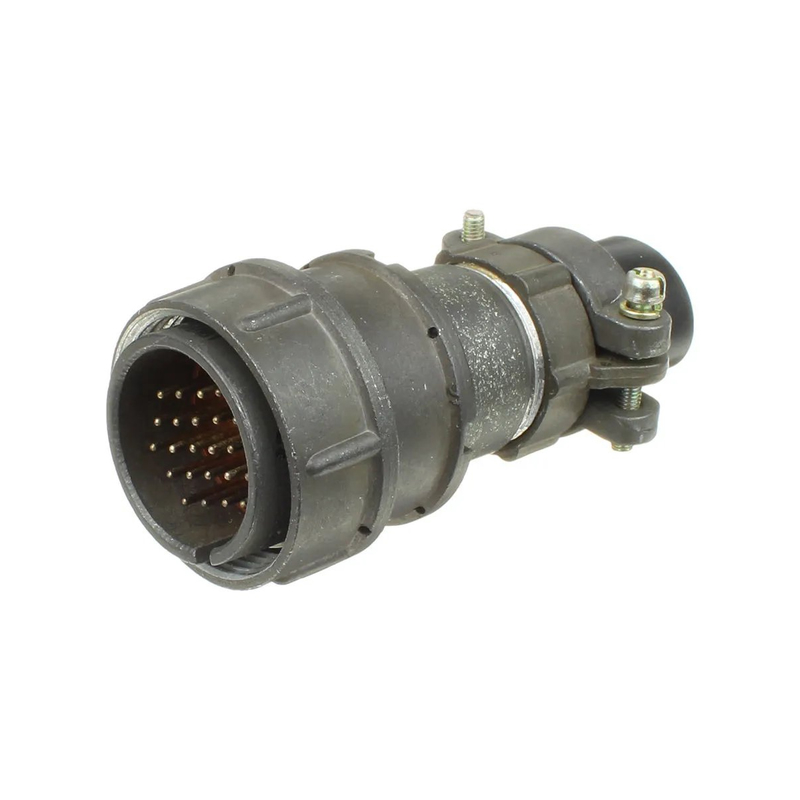

2РМ27КУН24Ш1В1 — это кабельная вилка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель применяется для внутреннего объёмного монтажа радиоэлектронной аппаратуры специального и общего назначения.

Изделие относится к категории 2РМ27, то есть имеет условный размер корпуса 27. Артикул товара — 644. Конструкция рассчитана на эксплуатацию в составе ответных частей соединителей серии 2РМ с резьбовым сочленением.

Подтверждённые особенности и характеристики

Вилка оснащена 24 штыревыми контактами диаметром 1 миллиметр. Покрытие контактов — серебро. Сопротивление контактов составляет не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, а ёмкость между контактами — не более 6 пФ.

• Тип соединителя: 2РМ, размер корпуса 27, кабельный тип корпуса.

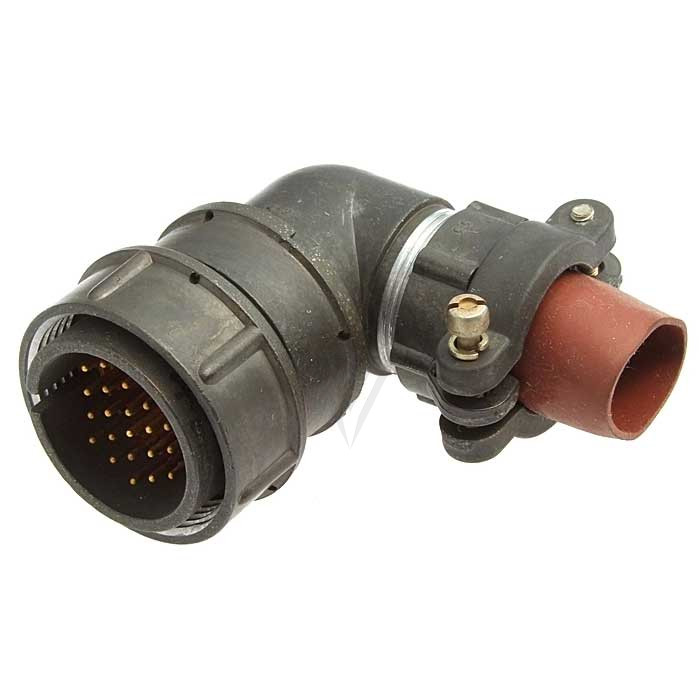

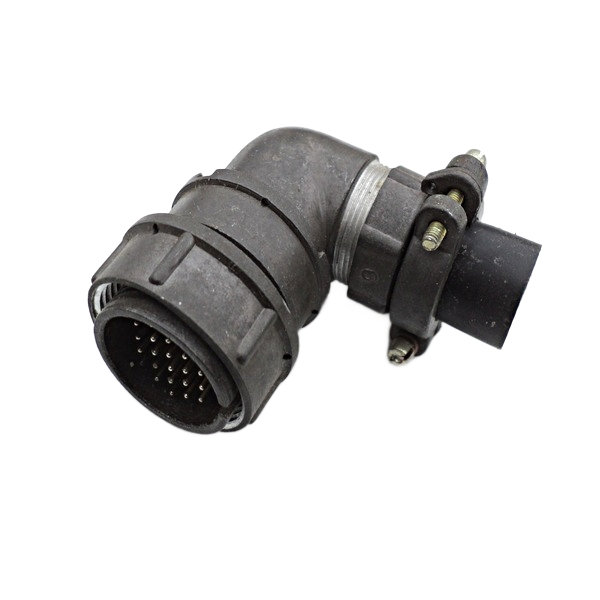

• Тип патрубка: угловой, с гайкой для неэкранированного кабеля.
• Количество контактов: 24, тип — штырь, диаметр 1 мм, покрытие — серебро.
• Максимальное рабочее напряжение: 560 В; испытательное напряжение в нормальных климатических условиях: 1850 В; испытательное напряжение при давлении 399,96 Па: 350 В.
• Токовая нагрузка на одиночный контакт: 5 А; суммарная токовая нагрузка на соединитель: 100 А.
• Минимальная наработка: 5000 часов; число сочленений-расчленений: 500; минимальный срок сохраняемости: 15 лет.
• Сочленение соединителей: резьбовое; поляризация корпусов: одношпоночная.
• Длина патрубка: 69 мм; масса: не более 36,5 г; габаритные размеры: 63 на 62 на 34 мм.
• Материал корпуса: алюминиевый сплав А-22; материал изолятора: карболит.

Расшифровка обозначения

Буквенно-цифровая маркировка неслучайна и отражает конструктивные признаки изделия. Последовательность читается так: 2РМ — тип соединителя; 27 — условный размер корпуса; К — кабельный тип корпуса; У — угловой тип патрубка; Н — гайка патрубка для неэкранированного кабеля; 24 — количество контактов; Ш — вилка; 1 — обозначение сочетания контактов, при котором все контакты имеют диаметр 1 мм; В — серебряное покрытие контактов; 1 — теплостойкость до плюс 100 градусов Цельсия.

Условия эксплуатации

Соединитель рассчитан на работу в умеренном и холодном климате, климатическое исполнение УХЛ2.1. Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия, смена температур — от минус 60 до плюс 180 градусов Цельсия. Повышенная относительная влажность при плюс 25 градусах Цельсия достигает 98 процентов.

По механическим и климатическим воздействиям изделие соответствует следующим подтверждённым параметрам:

1. Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате.
2. Акустический шум в диапазоне частот от 50 Гц до 10 кГц при уровне звукового давления 170 дБ.
3. Механический удар многократного действия: пиковое ударное ускорение 1000 метров на секунду в квадрате, длительность от 1 до 5 миллисекунд.
4. Механический удар одиночного действия: пиковое ударное ускорение 5000 метров на секунду в квадрате, длительность от 0,1 до 2 миллисекунд.
5. Линейное ускорение 2000 метров на секунду в квадрате.
6. Атмосферное пониженное рабочее давление 133,32 умноженное на 10 в минус двенадцатой степени Па; атмосферное повышенное рабочее давление 506 кПа.

Применение

Соединитель 2РМ27КУН24Ш1В1 устанавливается на кабель и служит для объёмного внутреннего монтажа в составе электрических цепей радиоэлектронной аппаратуры. Угловой патрубок с гайкой под неэкранированный кабель упрощает прокладку жгута в стеснённых условиях корпуса, а одношпоночная поляризация исключает неправильное сочленение ответных частей.

Резьбовое сочленение обеспечивает надёжный механический контакт и сохраняет работоспособность при повышенных вибрационных и ударных нагрузках. Серебряное покрытие контактов и низкое переходное сопротивление делают вилку пригодной для цепей с рабочим напряжением до 560 В и током до 5 А на одиночный контакт при суммарной нагрузке на соединитель до 100 А.
