Назначение разъёма 2РМ27КУН24Ш1В1

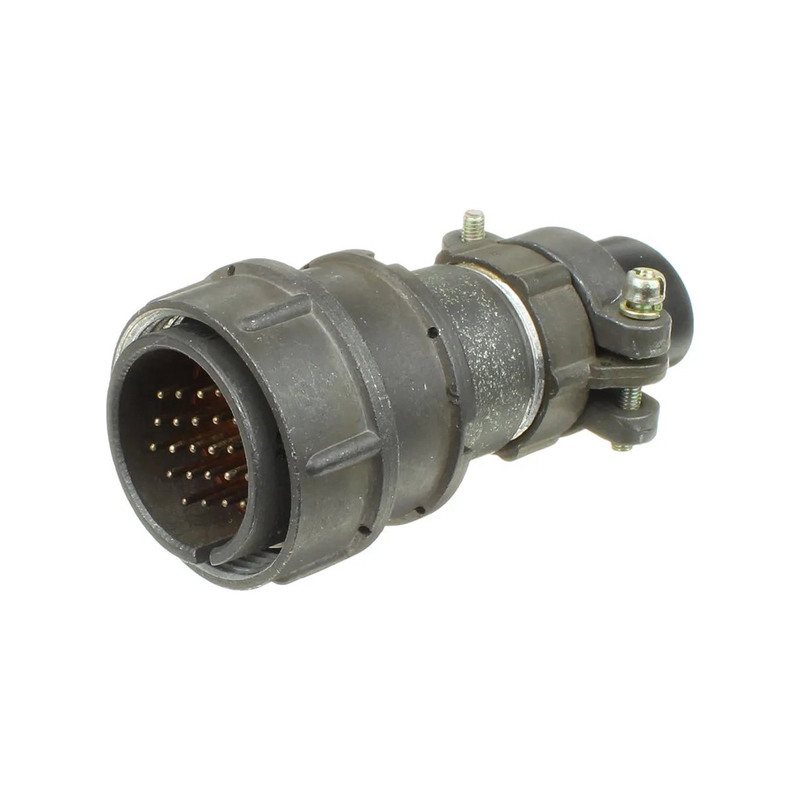

Разъём 2РМ27КУН24Ш1В1 представляет собой кабельную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к типу соединителей 2РМ и применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструкция вилки позволяет использовать её как в составе кабельных сборок, так и в составе блочных соединений, что делает разъём универсальным решением для различных условий эксплуатации. Основная задача изделия — обеспечение надёжного электрического контакта между соединяемыми цепями при сохранении стабильных параметров передачи сигнала.

Технические характеристики

Ниже приведены подтверждённые параметры разъёма, определяющие его применение в электрических системах:

• Тип соединителя: 2РМ.
• Размер корпуса: 27 миллиметров.
• Количество контактов: 24.
• Диаметр контактов: 1 миллиметр.
• Максимальное рабочее напряжение: до 560 вольт.
• Максимальная токовая нагрузка на одиночный контакт: 5 ампер.
• Суммарная токовая нагрузка на соединитель: 100 ампер.
• Сопротивление изоляции: не менее 5000 мегаом.
• Сопротивление контактов: не более 5 миллиом.
• Ёмкость между контактами: не более 6 пикофарад.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений и расчленений: до 500 раз.

Конструкция и материалы

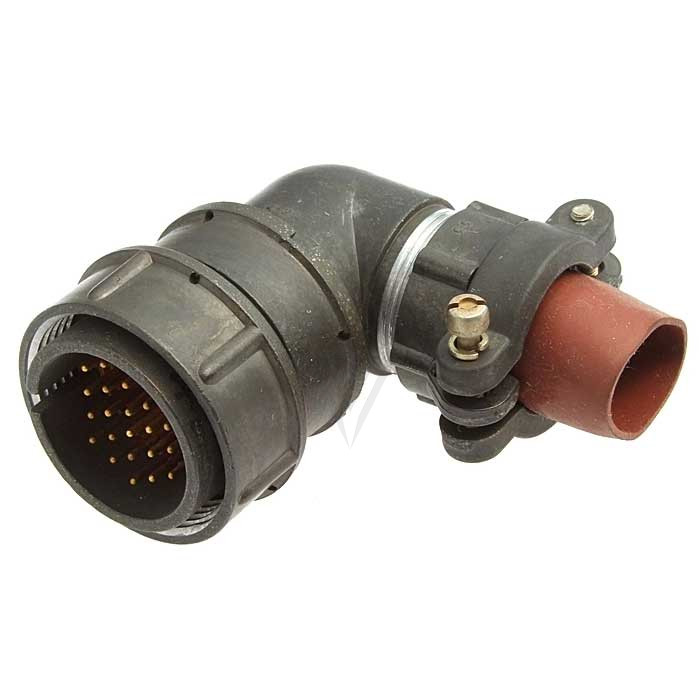

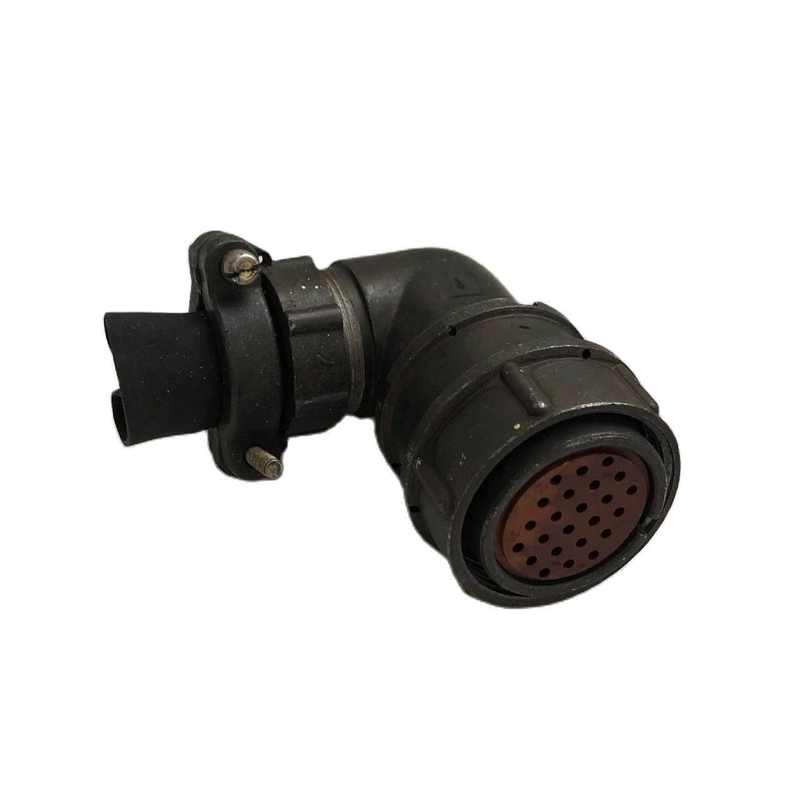

Вилка имеет угловой тип патрубка и оснащена гайкой, предназначенной для неэкранированного кабеля. Такое исполнение упрощает монтаж в стеснённых условиях и обеспечивает удобную фиксацию кабеля в нужном положении.

Контакты покрыты серебром, что обеспечивает хорошую проводимость и защиту от коррозии. Корпус изготовлен из алюминиевого сплава, а изолятор выполнен из прессованного материала. Совокупность этих решений обеспечивает механическую прочность изделия и стабильность его электрических параметров в течение всего срока службы.

Малая ёмкость между контактами и низкое переходное сопротивление позволяют использовать разъём в цепях с частотой до 3 МГц без заметного искажения сигнала.

Применение

Разъёмы типа 2РМ, включая модель 2РМ27КУН24Ш1В1, широко применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Возможность исполнения в кабельном и блочном варианте позволяет гибко подходить к компоновке оборудования и выбирать наиболее удобный способ подключения.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия разъём подходит для эксплуатации в сложных условиях, включая воздействие низких и повышенных температур. Ресурс до 500 сочленений и расчленений и минимальная наработка не менее 1000 часов делают изделие пригодным для ответственных электрических систем, где требуется предсказуемое поведение соединителя на протяжении длительного времени.

Таким образом, 2РМ27КУН24Ш1В1 является надёжным выбором для применения в сложных электрических системах, где важны стабильность контакта, стойкость к внешним воздействиям и длительный срок службы.
