Назначение соединителя 2РМ27КУН24Г1В1В

2РМ27КУН24Г1В1В представляет собой кабельную розетку типа 2РМ, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения, обеспечивая электрическое соединение и механическое сочленение кабельных линий с ответными частями.

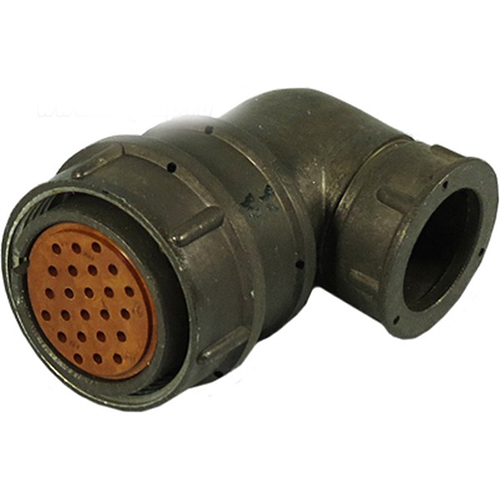

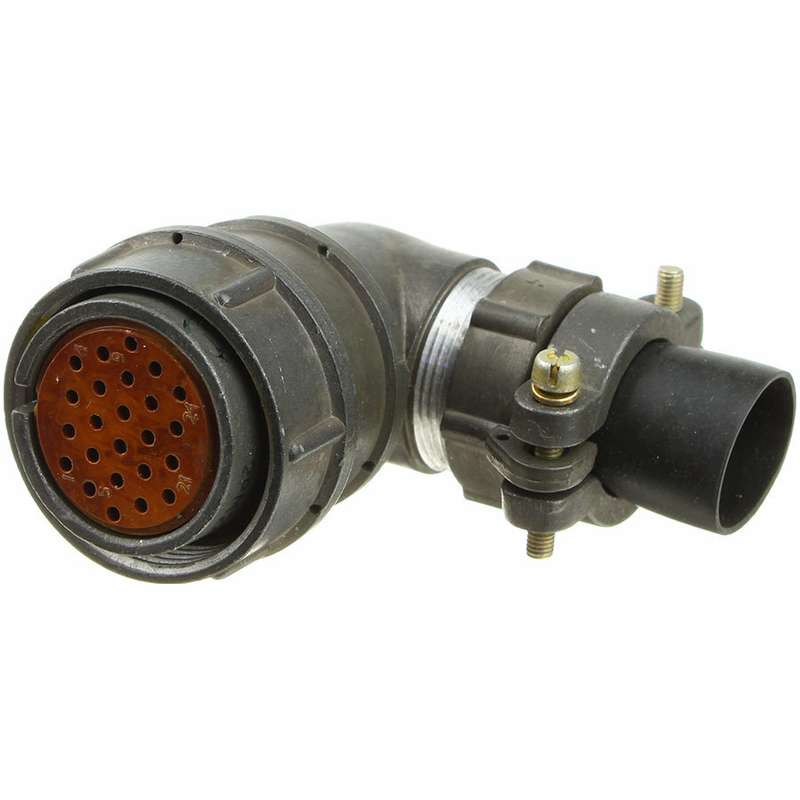

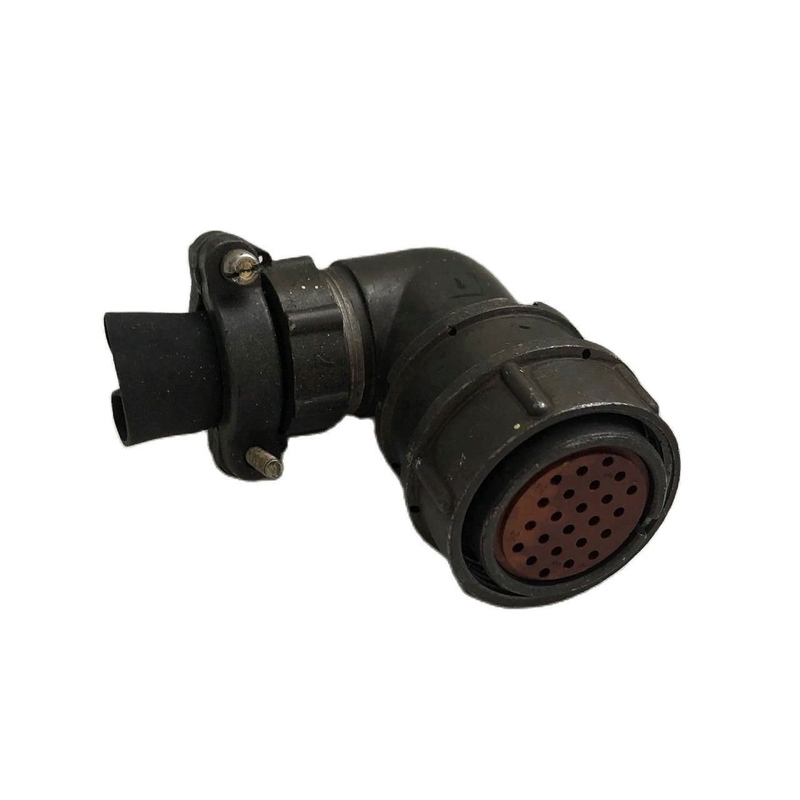

Конструктивно розетка выполнена в кабельном корпусе с угловым патрубком, рассчитанным на неэкранированный кабель. Такое исполнение позволяет организовать подводку кабеля под углом к оси сочленения, что удобно при внутреннем объёмном монтаже, когда пространство для прямого ввода ограничено.

Подтверждённые технические характеристики

Основные параметры

• Тип соединителя: 2РМ.
• Размер корпуса: 27.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 24.
• Часть соединителя: розетка.
• Сочетание контактов: все контакты диаметром 1 мм.
• Вид покрытия контактов: серебро.
• Теплостойкость: до плюс 100 градусов Цельсия.

Электрические характеристики

• Токовая нагрузка на одиночный контакт: 5 А.
• Максимальная суммарная токовая нагрузка: 100 А.
• Максимальное рабочее напряжение: 560 В.
• Максимальное испытательное напряжение: 1850 В в нормальных условиях.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.

Механические характеристики

• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Усилие расчленения: не более 196,2 Н (20 кгс).
• Усилие расчленения гнёзд с контрольным штырём-калибром: от 0,5 Н до 2,95 Н.
• Минимальная наработка: 1000 ч.
• Число сочленений-расчленений: 500.

Условия эксплуатации

Розетка рассчитана на работу в жёстких климатических и механических условиях, что подтверждается следующими параметрами:

• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: от минус 60 до плюс 180 градусов Цельсия.
• Повышенная относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.
• Механический удар одиночный: пиковое ускорение 5000 метров на секунду в квадрате.
• Механический удар многократный: пиковое ускорение 1000 метров на секунду в квадрате.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Атмосферное давление: от 133,32 на 10 в минус шестой степени Па до 50,6 на 10 в четвёртой степени Па.

Габаритные размеры и масса

• Диаметр розетки: 35 мм.
• Длина розетки: 25 мм.
• Длина патрубка: 69 мм.
• Масса розетки: не более 36 г.
• Масса патрубка: не более 36,5 г.

Применение и особенности

Соединитель обеспечивает пылезащищённость контактов и мест подсоединения проводов в сочленённом состоянии. Это делает его пригодным для внутреннего объёмного монтажа, где важна защита токоведущих элементов от пыли и загрязнений. Одношпоночная поляризация корпусов исключает неправильное сочленение и гарантирует верное взаимное положение ответных частей, а резьбовое соединение обеспечивает надёжную механическую фиксацию.

Розетка может использоваться в различных вариантах исполнения, включая особо стойкие и военные приёмы. Серебряное покрытие контактов способствует стабильному переходному сопротивлению, а низкая ёмкость между контактами и высокое сопротивление изоляции важны при передаче сигналов в радиотехнических цепях.

Благодаря сочетанию 24 контактов диаметром 1 мм, токовой нагрузке до 5 А на контакт и рабочему напряжению до 560 В изделие подходит для монтажа многожильных кабельных сборок в аппаратуре, работающей при широком диапазоне температур и повышенных вибрационных и ударных нагрузках.
