Назначение соединителя 2РМ27КУН24Г1В1

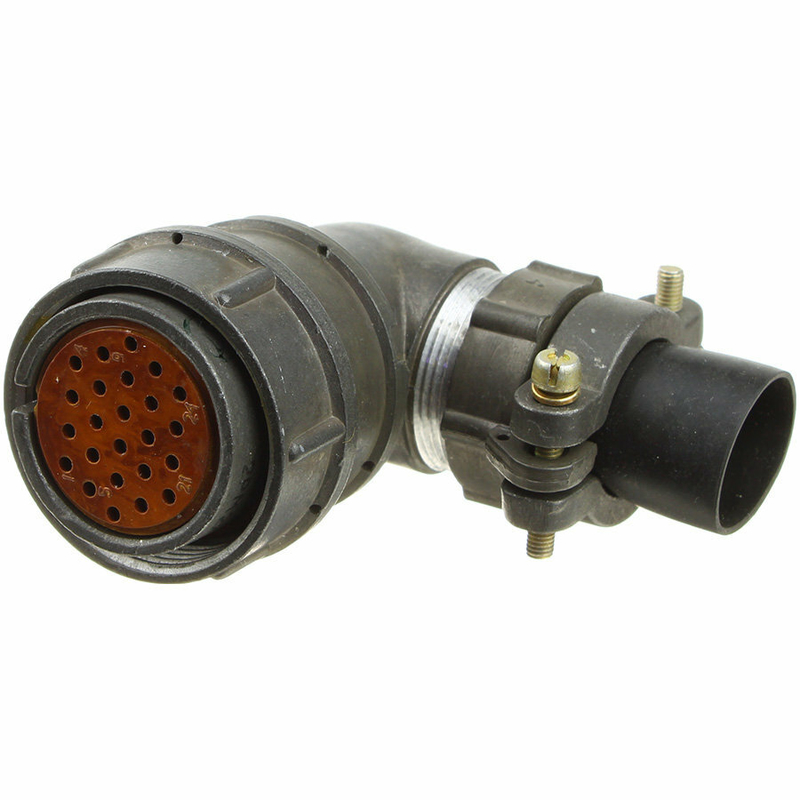

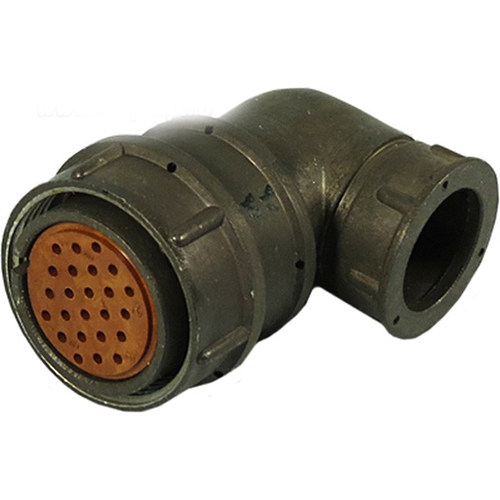

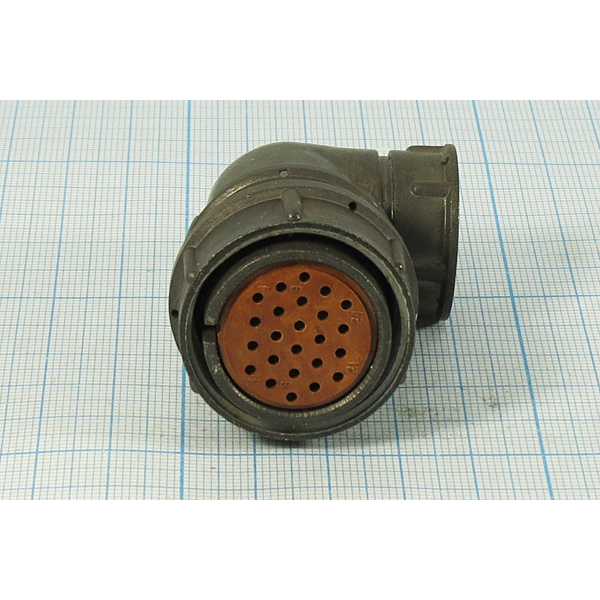

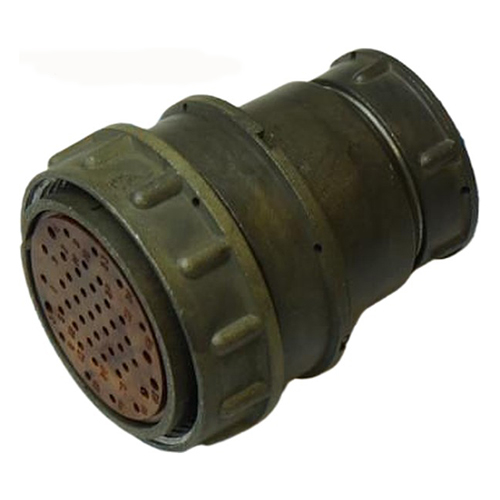

Соединитель 2РМ27КУН24Г1В1 представляет собой кабельную розетку с угловым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при внутреннем объемном монтаже.

Это низкочастотный цилиндрический негерметичный соединитель общего назначения. Его применяют в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное механическое и электрическое соединение кабельных линий.

Электрические параметры

Токовая нагрузка на одиночный контакт составляет 5 А, а максимальная суммарная нагрузка на соединитель — 100 А. Рабочее напряжение достигает 560 В.

• Сопротивление контактов — не более 5 мОм;
• Емкость между контактами — 6 пФ;
• Сопротивление изоляции — не менее 5000 МОм;
• Электрическая прочность — 1850 В в нормальных условиях;
• Хвостовики контактов рассчитаны на провода сечением 0,5 мм²;
• Усилие расчленения — до 196,2 Н.

Условия эксплуатации

Изделие сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью смены температур до плюс 180 градусов Цельсия. Допустимая относительная влажность — до 98 процентов при плюс 25 градусах Цельсия, пониженное давление — до 133 Па.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, акустический шум до 170 дБ, механические удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Климатическое исполнение — УХЛ2.1, что соответствует умеренному и холодному климату.

Конструктивные особенности и надежность

Сочленение резьбовое, поляризация одношпоночная. Длина патрубка составляет 69 мм, масса изделия — не более 36,5 г. Покрытие контактов — серебро, теплостойкость — плюс 100 градусов Цельсия.

1. Наработка — минимум 5000 часов;
2. Число циклов сочленения и расчленения — 500;
3. Срок сохраняемости — 15 лет.

Перечисленные параметры подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной радиоэлектронной аппаратуры.
