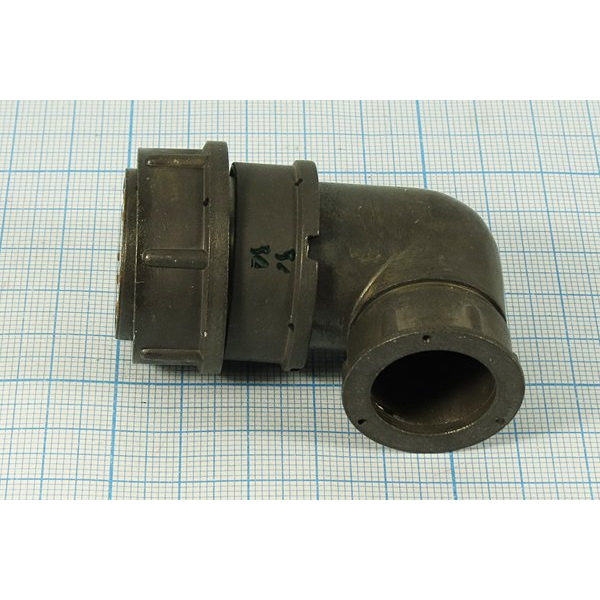

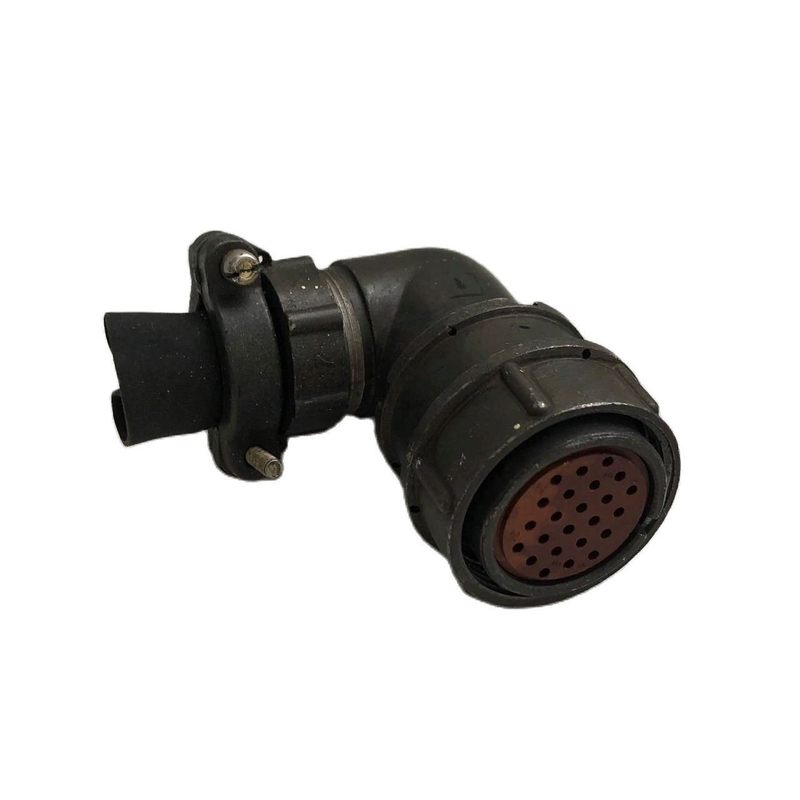

2РМ27КУН24Г1В1 Розетка кабельная

2РМ27КУН24Г1В1 — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМ с условным размером корпуса 27 мм и 24 контактами диаметром 1,0 мм. Она предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц, с максимальным рабочим напряжением до 700 В (амплитудное значение — до 560 В) и максимальной токовой нагрузкой до 2–5 А на контакт (общая для соединителя — до 100 А).

Основные технические характеристики:

• Количество контактов : 24 шт. (все Ø 1,0 мм).

• Сопротивление контактов : не более 5,0 мОм.

• Сопротивление изоляции : не менее 5000 МОм (или 1000 МОм в некоторых исполнениях).

• Электрическая прочность изоляции : 1850 В.

• Усилие расчленения : не более 196,2 Н (20 кгс).

• Метод сочленения : резьбовой.

• Тип патрубка : прямой для неэкранированного кабеля, с гайкой.

• Материал корпуса : алюминиевый сплав или карболит (в зависимости от исполнения).

• Герметичность : негерметичный, климатическое исполнение УХЛ.

• Рабочие условия :

  • Температура: от -60 до +100 °C.

  • Вибрация: 1–1000 Гц, ускорение до 490 м/с² (50 g).

  • Удары: до 2000 м/с² (200 g) для одиночных, до 1000–5000 м/с² для многократных.

  • Ресурс: 500 циклов сочленения/расчленения, наработка не менее 175 000 ч при 80 °C.

• Габаритные размеры : примерно 35×69×53 мм или 73×35 мм (L×D, варьируется по моделям).

• Посадочный диаметр : 27 мм.

Эта розетка применяется в промышленных и специальных электрических системах для надежного соединения кабелей, устойчива к вибрациям и экстремальным температурам, соответствует ГОСТам и ТУ (например, ГЕ0.364.126ТУ). Производители — заводы вроде «Сектор» (Украина).
