Назначение соединителя

2РМ27КУН24Г1В1 производства завода «Лтава» — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он предназначен для работы в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное электрическое соединение цепей при кабельном монтаже.

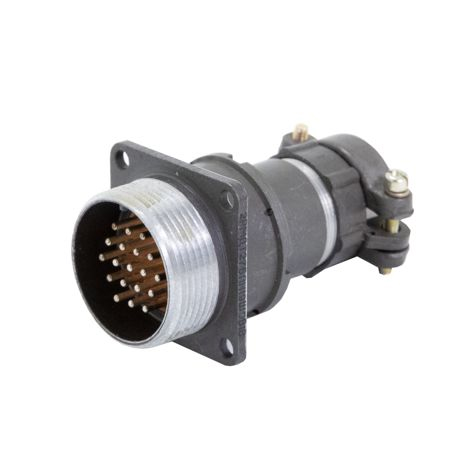

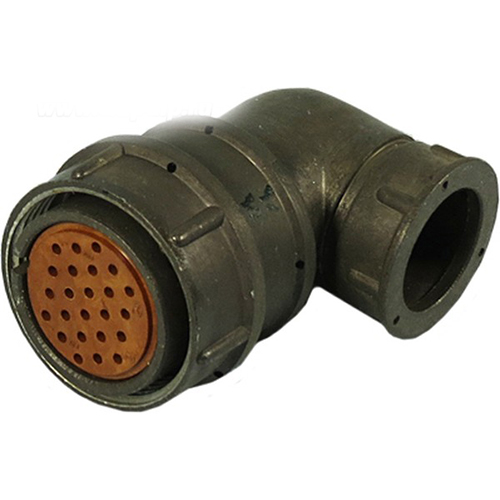

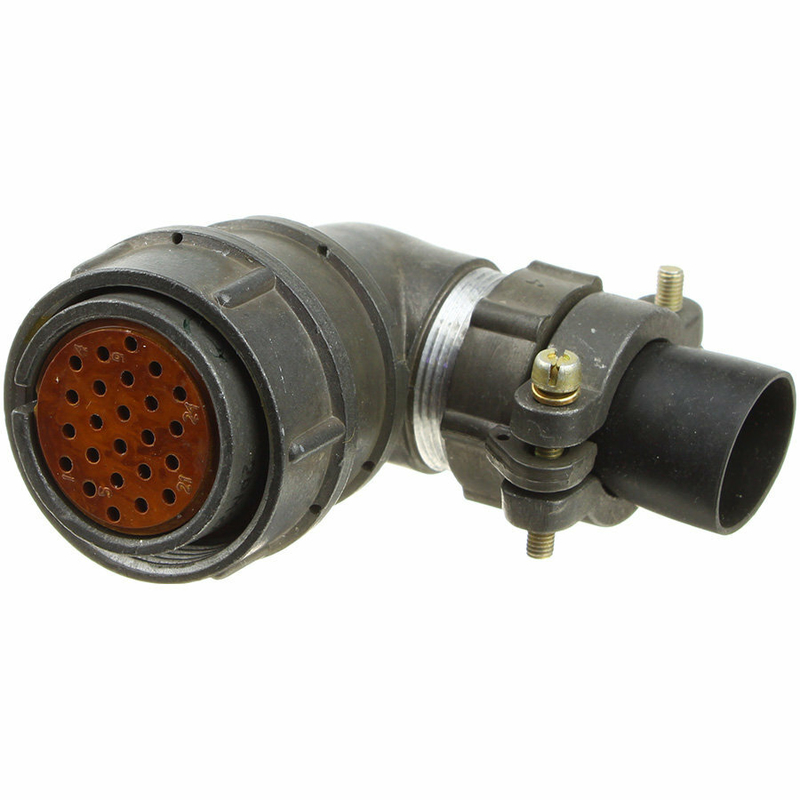

Изделие выполнено в виде розетки, то есть части соединителя, монтируемой на кабеле. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии нагрузок.

Подтверждённые конструктивные особенности

Соединитель рассчитан на 24 контакта цилиндрической формы, обозначение которых соответствует исполнению Г1. Контакты выполнены извлекаемыми, а их монтаж производится методом обжимки, что упрощает сборку кабельных сборок и позволяет заменять отдельные контакты без замены всего изделия.

Покрытие контактов — серебро, обозначенное в маркировке литерой В. Корпус изготовлен из карболита серого цвета и имеет оксидирование. Климатическое исполнение — УХЛ или В, то есть изделие рассчитано на умеренный и холодный климат.

• Тип: низкочастотный цилиндрический негерметичный соединитель общего назначения.
• Форма исполнения: розетка для кабельного монтажа.
• Тип сочленения: резьбовое.
• Число контактов: 24.
• Форма контактов: цилиндрическая, исполнение Г1.
• Монтаж контактов: обжимка, контакты извлекаемые.
• Покрытие контактов: серебро.
• Материал корпуса: карболит серого цвета с оксидированием.
• Климатическое исполнение: УХЛ или В.

Электрические параметры

Максимальное рабочее напряжение соединителя составляет 560 В амплитудного значения. Токовая нагрузка на один контакт лежит в диапазоне от 5 до 32 А и зависит от диаметра контакта, который может составлять от 1,0 до 3,0 мм. Суммарная токовая нагрузка на соединитель достигает 100 А.

Сопротивление изоляции — не менее 1000 МОм. Электрическая прочность в нормальных условиях достигает 1850 В. Усилие расчленения сочленённой пары — не более 196,2 Н, что соответствует примерно 20 кгс.

Условия эксплуатации и стойкость к воздействиям

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременная смена температуры до плюс 150 градусов Цельсия.

Соединитель работает при пониженном давлении 133,37·10 в минус двенадцатой степени Па и при повышенном давлении до 506 кПа. Он устойчив к воздействию влажного тепла, инея, росы и озона.

По механическим нагрузкам изделие выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с², что соответствует 50 g. Одиночные удары достигают 5000 м/с² (500 g), многократные удары — до 1000 м/с² (100 g), линейные нагрузки — до 2000 м/с² (200 g).

Габаритные размеры и применение

Диаметр корпуса соединителя составляет 35 мм, длина — 69 мм, высота — 53,1 мм. Такие размеры позволяют применять изделие в компактных блоках аппаратуры, где требуется многоcontactное соединение при ограниченном монтажном объёме.

Основная область применения — радиоэлектронная и радиотехническая аппаратура. Благодаря серебряному покрытию контактов, обжимному монтажу и стойкости к широкому набору климатических и механических воздействий соединитель подходит для ответственных кабельных сборок, работающих в условиях вибрации, ударных нагрузок и перепадов температуры.
