Назначение соединителя 2РМ27КУН24Г1В1

Соединитель 2РМ27КУН24Г1В1 — это цилиндрический низкочастотный негерметичный электрический разъём серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение кабельных линий.

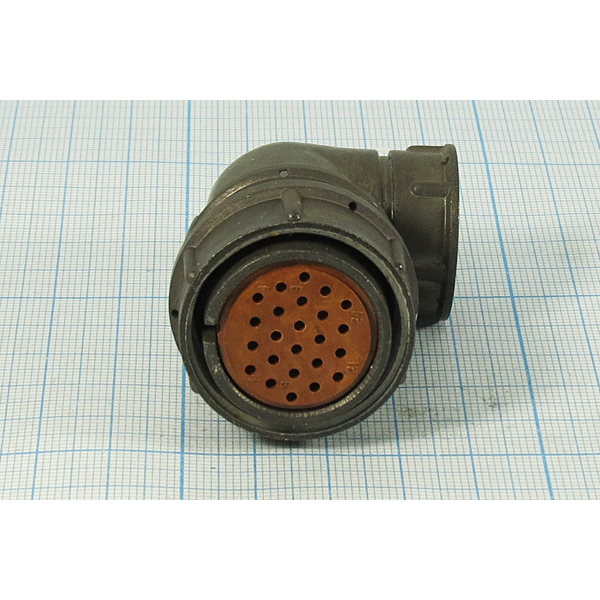

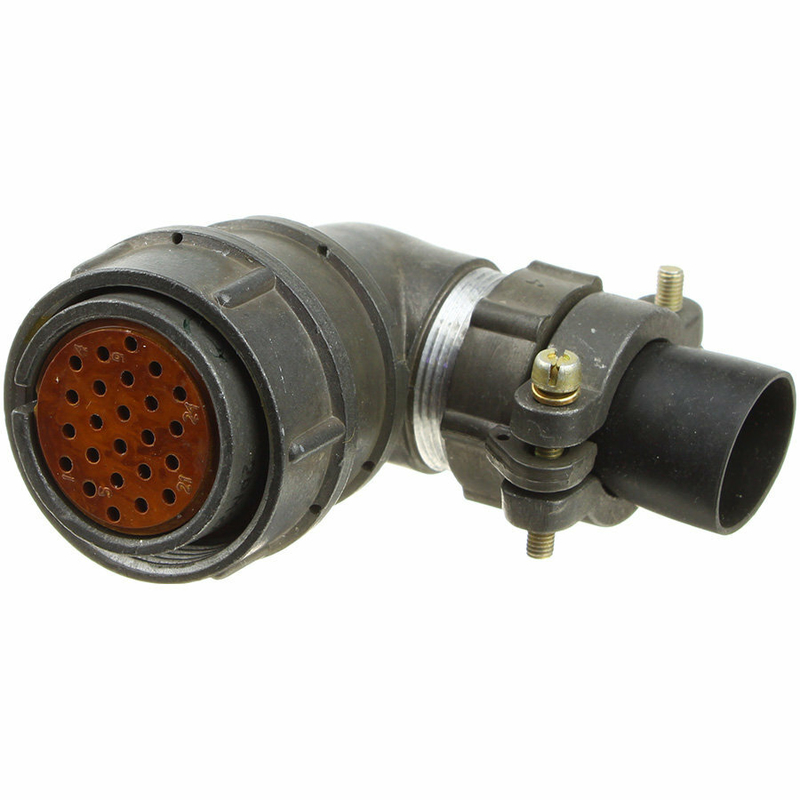

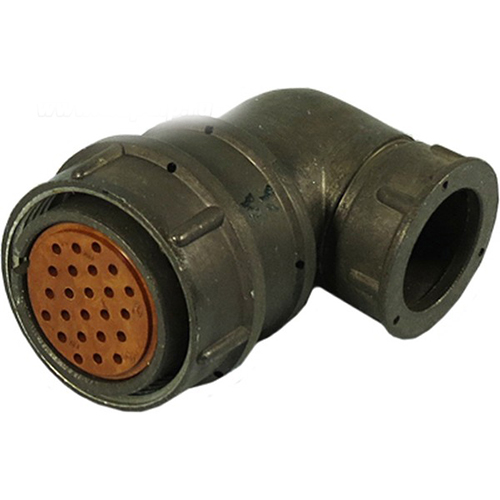

По исполнению это кабельная розетка с угловым патрубком, рассчитанная на неэкранированный кабель. Угловая конструкция патрубка позволяет прокладывать кабель под углом к оси соединителя, что удобно в стеснённых условиях монтажа внутри корпусов приборов и блоков.

Подтверждённые особенности конструкции

Маркировка модели однозначно описывает её исполнение, и каждый элемент обозначения соответствует определённой конструктивной особенности:

• Тип соединителя — 2РМ, серия цилиндрических низкочастотных разъёмов.
• Условный размер корпуса — 27.
• Вид корпуса — кабельный (К).
• Вид патрубка — угловой (У).
• Гайка патрубка — для неэкранированного кабеля (Н).
• Количество контактов — 24.
• Обозначение сочетания контактов — 1, то есть все контакты диаметром 1 мм.
• Покрытие контактов — серебряное.
• Часть соединителя — розетка.
• Способ монтажа — обжимка.
• Соединение частей разъёма — резьбовое.
• Длина патрубка — 69 мм.
• Масса соединителя — не более 36,5 г.

Электрические параметры

Соединитель рассчитан на следующие электрические характеристики. Токовая нагрузка на одиночный контакт составляет 5 А, максимальная суммарная токовая нагрузка на соединитель — 100 А. Рабочее напряжение достигает 560 В.

Сопротивление контактов — не более 5 мОм, что обеспечивает стабильный электрический контакт и малые потери. Сопротивление изоляции составляет не менее 5000 МОм; в отдельных источниках для нормальных условий указывается значение не менее 1000 МОм, поэтому при проектировании следует ориентироваться на более осторожную оценку. Для контактов диаметром 1 мм в ряде описаний приводится токовая нагрузка от 5 до 8 А.

Механические и климатические условия эксплуатации

Изделие предназначено для работы в условиях умеренного и холодного климата. Диапазон рабочих температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Отдельно оговаривается устойчивость к смене температур в диапазоне от минус 60 до плюс 150 градусов Цельсия.

Соединитель устойчив к воздействию высокой влажности — до 98 процентов при плюс 25 градусах Цельсия. По вибрационным нагрузкам в описаниях приводятся диапазоны частот от 1 до 1000 Гц и от 1 до 5000 Гц, поэтому конкретный диапазон следует уточнять по актуальной документации на изделие. Также в описании указано ускорение до 490 метров на секунду в квадрате, что соответствует примерно 50 единицам ускорения свободного падения.

Применение и особенности эксплуатации

Соединитель 2РМ27КУН24Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря 24 контактам диаметром 1 мм с серебряным покрытием он подходит для многожильных кабельных сборок, где требуется передача сигналов и питания по нескольким линиям одновременно.

Резьбовое соединение частей разъёма обеспечивает механическую прочность и надёжность стыка, а обжимной способ монтажа контактов упрощает сборку кабельных окончаний. Угловой патрубок под неэкранированный кабель облегчает компоновку жгутов внутри приборов. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия влаги или избыточного давления, поэтому его следует использовать внутри защищённых корпусов аппаратуры.

Краткая сводка ключевых параметров

1. Серия — 2РМ, размер корпуса 27, кабельная розетка с угловым патрубком для неэкранированного кабеля.
2. Число контактов — 24, все диаметром 1 мм, покрытие серебряное.
3. Рабочее напряжение — до 560 В, ток на контакт — 5 А, суммарный ток — до 100 А.
4. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм.
5. Рабочие температуры — от минус 60 до плюс 100 градусов Цельсия, влажность до 98 процентов при плюс 25 градусах Цельсия.
6. Монтаж — обжимка, соединение частей — резьбовое, масса — не более 36,5 г, длина патрубка — 69 мм.
